LUCI DIURNE

Valutazione attuale: 5 / 5

Dettagli: Creato: Giovedì, 07 Febbraio 2013 17:43; Scritto da Macap; Visite: 16914

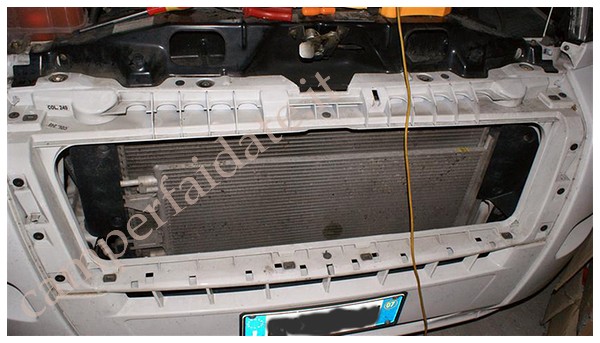

Pubblico questo lavoro per chi vorrà trarre spunto per riprodurlo o anche migliorarlo.Per prima cosa bisogna procurarsi dei led a bottone che ho trovato sulla baya. Inoltre un relays a cinque contatti (quelli a quattro non funzionano) da 40A.Per iniziare occorre liberare la griglia anteriore dal resto del cofano per lavorare in maniera ottimale (foto 1 e 2).

Prendere le distanze per fare i fori, ten
endo presente le misure interne poiché i led hanno una prolunga filettata per poterli fissare alla mascherina e che potrebbero interferire in fase di rimontaggio (foto 3 e 4).

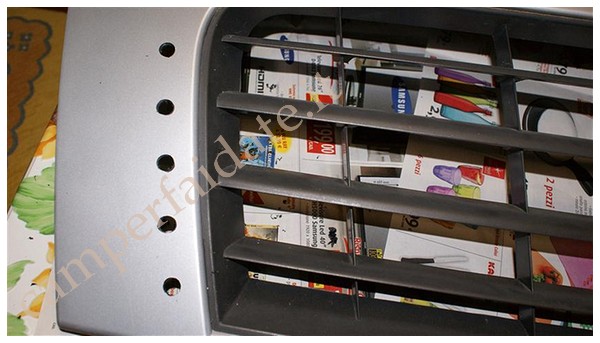

led-fiat3-camperfaidate.it

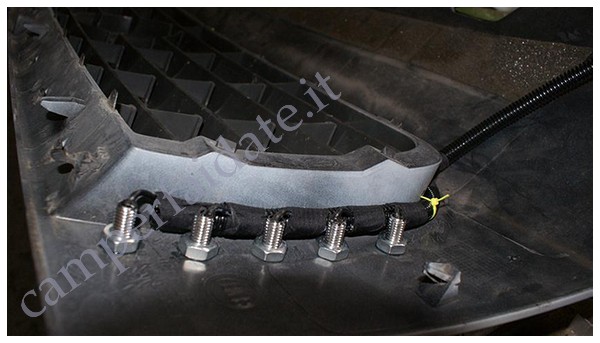

led-fiat4-camperfaidate.it

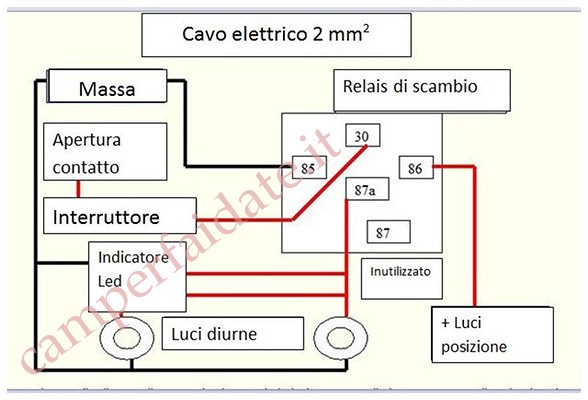

Quindi occorre collegare i positivi ed i negativi dei led in maniera da ottenere un solo cavo che andrà allacciato al relais con dei faston. Prelevare un positivo sotto chiave nella scatola fusibili del vano motore e collegarlo al faston 30 (per chi volesse potrebbe interporre anche sotto interruttore). Il positivo dei led va al morsetto 87a, la massa al morsetto 85 ed infine le luci di posizione al morsetto 86. (foto 5)

Le successive foto 6 e 7 mostrano il lavoro finito.

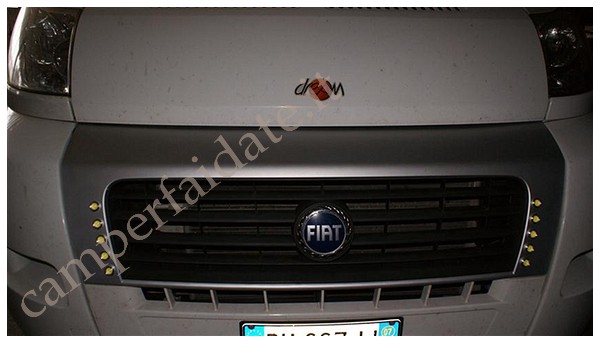

led-fiat6-camperfaidate.it

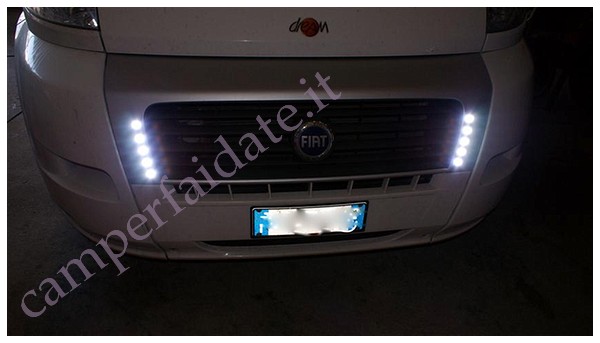

led-fiat7-camperfaidate.it

By:Maurizio
