SENSORE DI LIVELLO AQUE GRIGIE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 5850

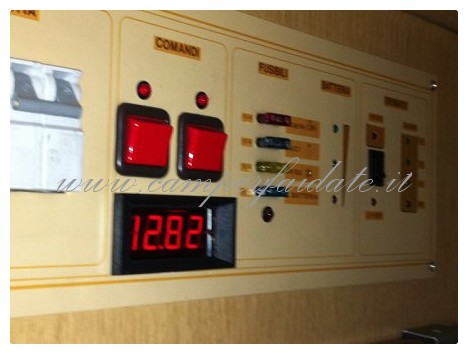

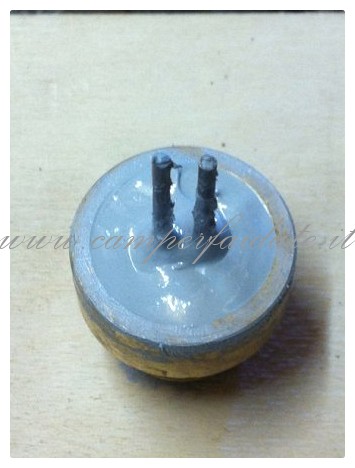

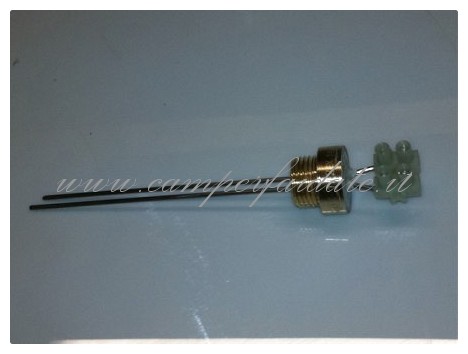

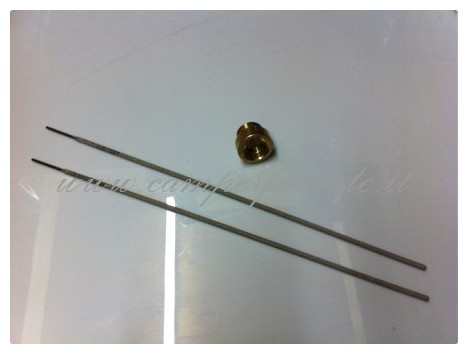

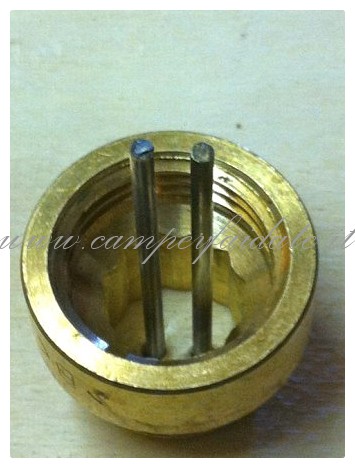

Da tempo avevo il sensore delle acque grigie fuori uso e mi sono deciso a ricostruirlo.Per realizzarlo ho utilizzato due elettrodi per saldatura in inox una prolunga in ottone da mezzo pollice e un pò di resina epossidica bicomponente da carrozzieri. La realizzazione è banale come si vede in foto basta togliere il rivestimento degli elettrodi, fare due forellini su una tavoletta, infilare gli elettrodi e  riempire di resina il raccordo di ottone.Quando la resina sarà indurita basta sfilare il sensore dalla tavoletta e montarlo.Aggiungo anche una foto del pannello comandi del mio CI in cui ho inserito un voltmetro digitale che ritengo un strumento fondamentale da istallare nei vecchi camper come il mio.

sen1-Camperfaidate

sen2-Camperfaidate

sen3-Camperfaidate

sen4-Camperfaidate



sen5-Camperfaidate

BY: Trminetor

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #8 jxzuyceamq 2012-10-06 17:10
Cavoli ragazzi,adesso che vedo le foto,scopro che è uguale al mio,il vecchio proprietario allora ci aveva già pensato.E funzionano anche benissimo. Saluti a tutti
+1 #7 abdelkebir 2011-09-25 19:52
ottimo lavoro
0 #6 Franco 2011-09-25 00:33
BRAVO , BRAVO , BRAVO !!!
0 #5 IVAN 2011-09-07 20:10
:oops: # morryss
Scusa ma non si puo' vedere come viene collegato il sensore? magari con uno schemino... e' un ottimo lavoro.. complimenti !!
0 #4 Simone 2011-09-07 11:39
Ottimo lavoro. 8)
0 #3 Michele 2011-09-04 23:52
Adesso mi è chiaro!!
Qundi diciamo che si può utilizzare a "quasi" livello massimo così sappiamo che siamo quasi al limite di capienza e dobbiamo iniziare a pensare allo svuotamento.
Il funzionamento di "interruttore idraulico" in serie ad una luce è semplice, ma efficace e funzionante!
Ancora compimenti.
+2 #2 umberto 2011-09-04 23:41
Citazione Asso:
Bel lavoro, ma il principio di funzionamento qual'è??? In base a quanto sono "bagnati" gli elettrodi cambia la resistenza e quindi la tensione letta? Bisogna inviare una tensione "nota" e leggere la differenza?? (Si capisce che non l'ho installato sul camper?? E mi interesserebbe installarlo!!!)
Grazie

Tutti i sensori che ho nel mio camper funzionano in modo molto semplice, quando l'acqua li raggiunge chiude un circuito elettrico che fa accendere un led. Il sensore che ho pubblicato è solo di massimo livello ma aggiungendo altre aste a lunghezze diverse si può creare un vero e proprio indicatore di livello!
0 #1 Michele 2011-09-04 23:29
Bel lavoro, ma il principio di funzionamento qual'è??? In base a quanto sono "bagnati" gli elettrodi cambia la resistenza e quindi la tensione letta? Bisogna inviare una tensione "nota" e leggere la differenza?? (Si capisce che non l'ho installato sul camper?? E mi interesserebbe installarlo!!!)
Grazie
