Premetto non sono un esperto di elettronica ho solo delle piccole nozioni da autodidatta che ho acquisito leggendo  qua e  la nel web. Notavo tra   i vari lavori eseguiti, su questo sito ed altri,  con mio stupore che molti amici camperisti nelle loro realizzazione in cui occorreva inserire dei fine corsa per bloccare la rotazione di un motore in cc,   per poi farlo ripartire solo in senso inverso utilizzare tanti relè , cosa che si puo ottenere semplicemente utilizzando  due comunissimi diodi. Il diodo è un componente elettronico semiconduttore allo stato solido capaci  di lasciar passare la corrente continua solo in un unico senso e mai in quello opposto.Lo possiamo paragonare  a una  valvola di non ritorno che si apre  solo in un senso. Il diodo è composto da un anodo ed un catodo dove la corrente scorre sempre tra anodo e catodo e mai viceversa.Un  diodo al silicio come l'1N4007 ha una struttura molto semplice come un piccolo cilindro provvisto di due fili; l'anodo ed il catodo. Nell'immagine è visibile anche il disegno elettrico che è formato da una freccia seguita da una linea verticale. La corrente scorrerà solo nel senso della freccia e non potrà fare un percorso inverso.

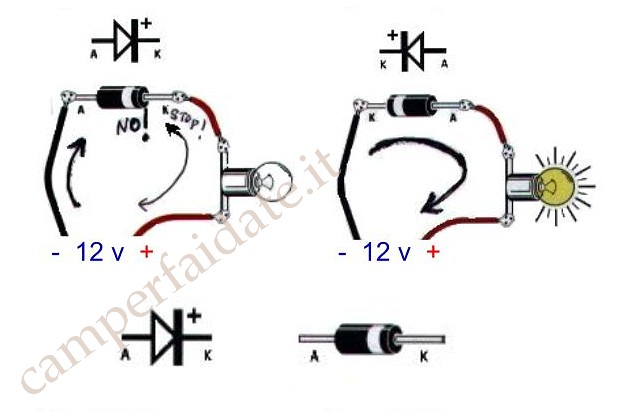

I diodi, in generale , si rappresentano graficamente e tecnicamente in questo modo : L'anello di colore BIANCO indica il CATODO mentre la parte  più grande di colore NERO, indica l ' ANODO.

 Lo schema pratico di montaggio vi mostra come  collegare i due  diodi  agli swicht

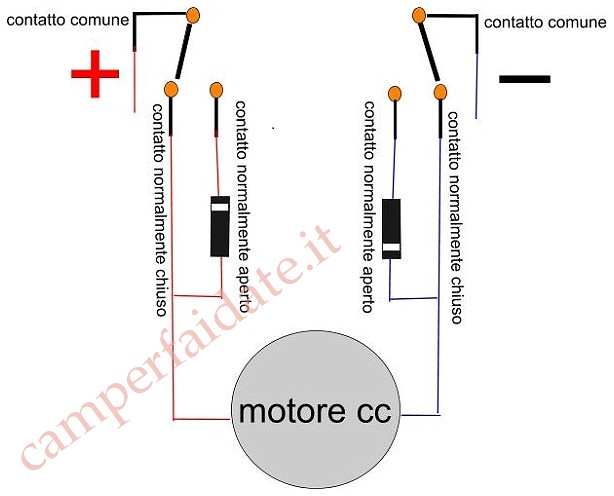

Schema elttrico con swicht a riposo con contatti normalmente chiusi  in uso

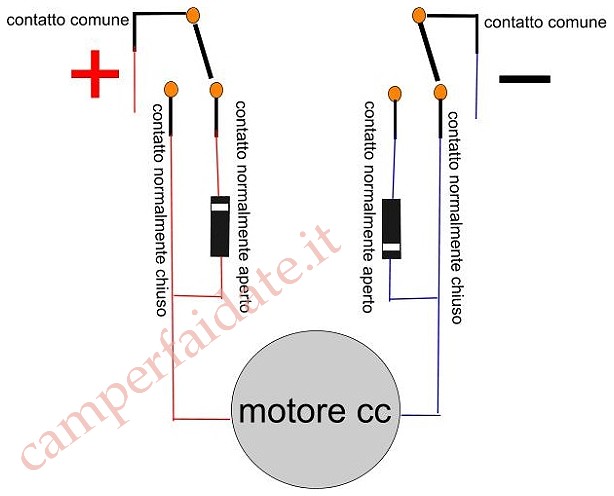

Schema elettrico con uno swicht aperto

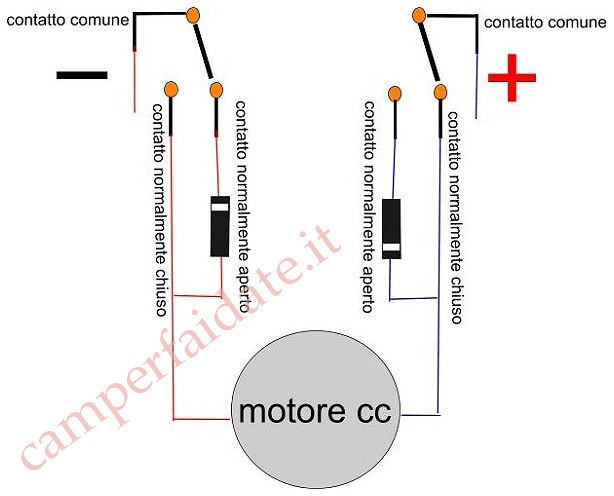

In queste condizioni solo l'inversione di polarita' dara' la possibilita' al motore di ripartire in senso opposto

By Ciruzzo
