MONITOR E TELECAMERA A SCOMPARSA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Categoria: Tv/Video/Cb
Visite: 8005

leggi-faidate

Volevo avere una visione posteriore sul mio Ford Rimor Superbrig 678 del 2000 ma non ero convinto della telecamera sul terzo stop in quanto, dopo alcuni test, il portabici mi occludeva la visuale in virtù del fatto che il Rimor SB678 ha la vaschetta WC posteriore e, per evitare di dover togliere sempre le bici per svuotarla, le bici sono posizionate molto in alto. Ho realizzato il mio sistema di retrovisione passando i cavo sotto al camper e collegato due retrocamere, una al portatarga ed una sotto al paraurti

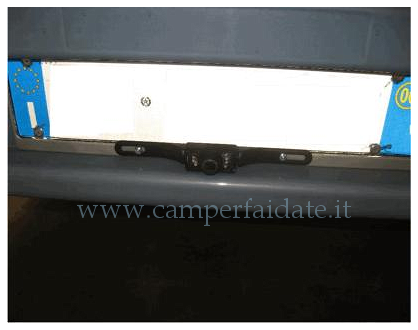

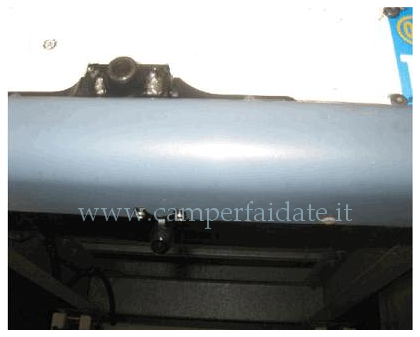

monitor-e-retrocamera-1-camperfaidate.itmonitor-e-retrocamera-2-camperfaidate.it

in modo da avere una visione posteriore ed una di precisione per il limite massimo di retromarcia.

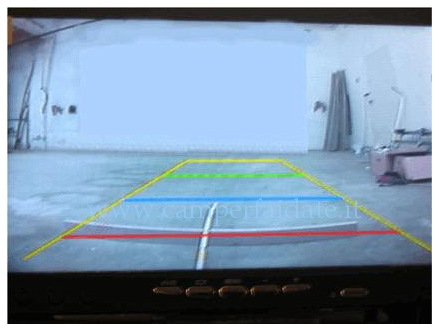

Visione posteriore da porta targa                                                        Visione da sotto paraurti

monitor-e-retrocamera-3-camperfaidate.itmonitor-e-retrocamera-4 - Copia

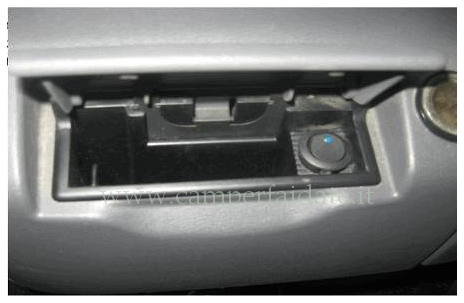

Ho collegato l'alimentazione del monitor e delle retrocamere ad un interruttore a led comandato in cabina e posizionato/nascosto su un portaoggetti in quanto volevo poterlo accendere indipendentemente ed evitare assorbimenti inutili di corrente.

monitor-e-retrocamera-5-camperfaidate.it

monitor-e-retrocamera-6-camperfaidate.it

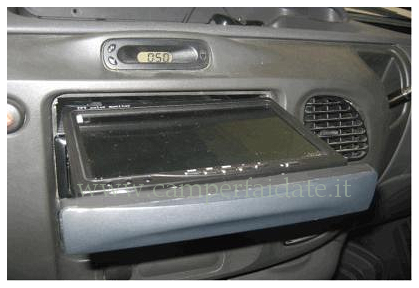

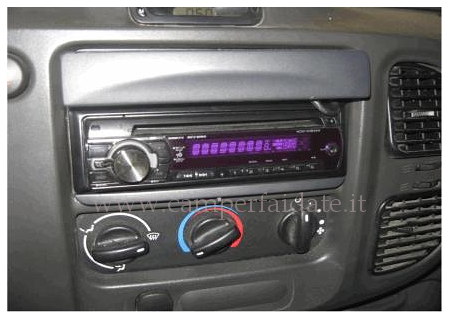

Il monitor volevo posizionarlo in modo da poterlo vedere anche in marcia senza che mi disturbasse la visuale del cruscotto e che ci fosse la possibilità di nasconderlo quando sono parcheggiato, ho sfruttato una parte in plastica in prossimità dell'autoradio sulla plancia del Ford ed ho relizzato un supporto estraibile su cui ho fissato il monitor.

monitor-e-retrocamera-7-camperfaidate.itmonitor-e-retrocamera-8-camperfaidate.itmonitor-e-retrocamera-9-camperfaidate.it

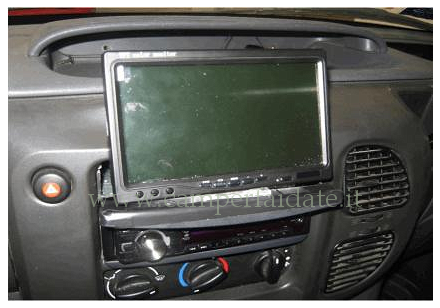

Risultato: Visione del monitor acceso, non disturba ne l'uso delll'autoradio ne la visuale.monitor-e-retrocamera-10-camperfaidate.it

Sono già al lavoro per rendere motorizzata l'uscita del monitor dall'alloggiamento.

JJ68

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #16 GIORGIO 2017-10-11 10:13
ciao JJ bellissimo lavoro quello del monitor a scomparsa, sarei interessato se possibile a vedere la realizzazzione, grazie
0 #15 ricci!! 2014-10-03 00:04
ciao anche io ho un camper montato su ford, mi e' piaciuta molto;
potresti essere piu' preciso su come hai realizzato il cassetto dove e' montato il monitor grazie
0 #14 Luigi 2014-09-08 14:14
Ho acquistato tutto si Amazon, grazie ancora per tutti i commenti positivi.
0 #13 Max Righetti 2014-09-08 00:34
bel lavoro
più di un anno fa ho pubblicato lo stesso lavoro con le telecamere wireless e inizialmente un video estraibile come questo con due canali.
recentemente ho acquistato un monitor applicato sullo specchietto retrovisore e la comodità e maggiore... forse per l'abitudine di guardare in alto lo specchieto....
bravo
MR
0 #12 RICCARDO 2014-07-10 14:51
Bel lavoro complimenti. dove hai acquistato il materiale?
0 #11 Vinzi 2014-07-06 23:44
Ciao JJ68, bel lavoro. Anche io ho posizionato la telecamera forando il paraurti esattamente sul logo della marca del camper, si mimetizza benissimo, collegando il tutto con le luce di posizione. Per quanto riguarda il monitor, avendo un ducato, il leggio sul cruscotto che in origine quando si apre si alza dalla parte del vetro anteriore del mezzo, ho invertito in senso di apertura e posizionato il monitor nel vano sottostante del leggio stesso. Quando il leggio è chiuso, il monitor diventa a scomparsa. Stesso discorso del tuo, ma sul cruscotto. :-) :lol:
0 #10 massimo 2014-07-04 21:02
Anche io ho forato il paraurti con telecamera bassa e autoradio "CINESE" da 80 €...unico problema di notte i fari delle auto che seguono abbagliano e non di poco lo schermo,nessun problema di giorno o nel parcheggiare...
0 #9 Guido 2014-07-01 20:42
bella idea e bel sistema, da 1 a 10 è sicuramente un bel 10+, saluti mauro
0 #8 Luca 2014-07-01 02:39
Grazie jj68 ho un 678 anche io e la tua idea mi piace molto. Ora ho il monitor davanti al porta oggetti , ma cosi è meglio. Aspetto delucidazioni
0 #7 Luigi 2014-06-30 22:04
Grazie CL74, se non hai fretta non appena rientro dalle ferie, appena iniziate, pubblico il dettaglio dell'estraibile.
+1 #6 Luca 2014-06-30 19:27
bel lavoro!!
Si possono avere indicazion in piu di come hai realizzato il monitor estraibile?
Grazie
+1 #5 Luigi 2014-06-30 16:16
Ciao mars00 e grazie, la qualità dell'immagine per me è buona, sia di giorno che di notte. Ho fatto passare un unico cavo a 8 fili, di quelli per reti internet e dati, il monitor l'ho acquistato quiwww.amazon.it/MONITOR-POLLICI-TELECOMANDO-MACCHINA-CAMPER/dp/B00BLOM46C/ref=sr_1_1?ie=UTF8&qid=1404130347&sr=8-1&keywords=monitor+7+pollici cosi come le telecamera al costo di 55 euro totali.
0 #4 mario 2014-06-30 16:03
Ciao jj68 complimenti per il lavoro mi farebbe piacere sapere alcune cose:la qualità delle immaggini com'è, con la telecamera posta sotto quanta visuale del terreno hai espressa in cm, hai dovuto passare due cavi video? le telecamere e il monitor sono della stessa marca e se possibile sapere il prezzo e il sito. A riscriverci un saluto
0 #3 Luigi 2014-06-30 13:33
:-)
0 #2 Luigi 2014-06-30 13:31
Grazie del bel commento, in alternativa al cassetto estraibile dalla plancia avevo pensato e iniziato a realizzare un carrello estraibile incassato nel portaoggetti situato proprio sopra il cruscotto, ci sto ancora lavorando perchè avrei spazio anche per il navigatore, come prossimo lavoro, magari...
0 #1 Aldo NICOLETTI 2014-06-30 11:31
Bel lavoro, anch'io ho posizionato la telecamera nella parte bassa per le stesse ragioni, ma ne ho messa solo una forando il paraurti; ho anche optato, come hai fatto tu, per l'accensione autonoma del sistema in modo da poter usare il tutto proprio come uno specchietto retrovisore anche in marcia.
Mi piace molto la soluzione del monitor estraibile che, purtroppo, sul mio camper non ti posso copiare.
Probabilmente, per togliere di mezzo il monitor dal cruscotto, acquisterò una di quelle autoradio cinesi con tv e monitor a scomparsa in vendita su vari siti on line.
