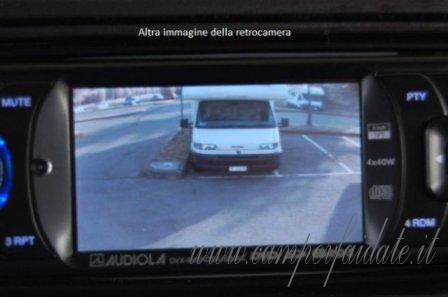

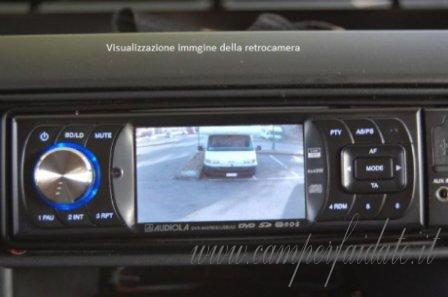

Attraverso una alimentazione +12 volt su un determinato cavo dell’autoradio, viene attivata direttamente l’entrata VIDEO retrocamera.Quindi portando su questo cavo l’alimentazione della luce di retromarcia, l’autoradio commuta in modo automatico sulla entrata VIDEO/retrocamera, mantenendo comunque l’audio selezionato.
In un pomeriggio ho:

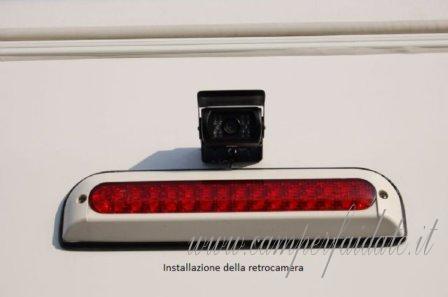

1. Predisposto il cablaggio dei cavi necessari per i segnali video ed elettrico alla telecamera mediante la stesura di una guaina fra il vano motore e la paratia posteriore del camper.Utilizzando poi una canalina già predisposta per la luce del 3° stop ho infilato i miei cavi in modo da far uscire gli stessi nello stesso foro del fanale di stop.2. Ho piazzato la telecamera appena sopra al 3° stop tramite un velo di colla ed una vite autofilettante opportunamente impregnata di silicone.
3. Ho saldato i connettori RCA ai cavi ed ho nascosto il tutto sotto al 3° stop che ho provveduto a sigillare con un velo di silicone.
4. Dal vano motore attraverso un foro ho fatto passare i cavi verso il cruscotto.
5. Ho individuato sulla morsettiera il cavo della luce di retromarcia che ho utilizzato per alimentare l’autoradio per la componente retrocamera.
6. Ho individuato sempre sulla morsettiera un cavo di alimentazione +12 volt che ho utilizzato per alimentare l’autoradio e per alimentare sempre l’ingresso della retrocamera, tramite un interruttore e un diodo.Questo interruttore mi permette di accendere la telecamera anche quando non è inserita la retromarcia.Il diodo è servito per fare in modo che non si accendesse la luce di retromarcia durante l’accensione dell’interruttore.

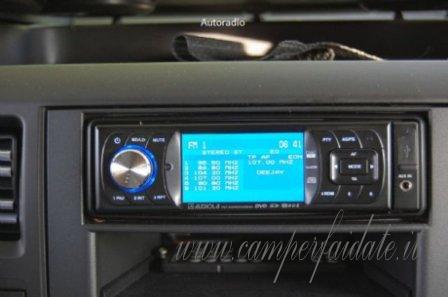

7. Ho effettuato tutti i necessari collegamenti all’autoradio, alimentazioni, audio, video e poi ho fissato la stessa nel apposito vano.

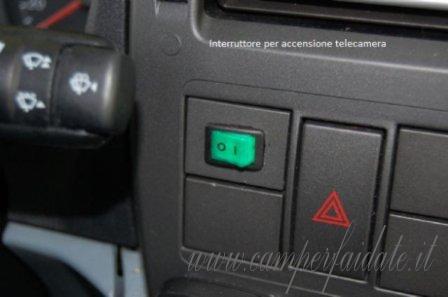

8. Ho ritagliato un copri interruttore presente sul cruscotto per alloggiare l’interruttore di accensione della retrocamera.
Di seguito le spese che ho sostenuto
Telecamera 69,00
Autoradio 119,00
Interruttore 2,00
Cavi 20,00
Totale EURO 219,00
Quindi con una spesa di 219,00 € ho installato la retrocamera e inoltre tramite questa autoradio ho la possibilità di vedere film in DVD o DVIX e sentire musica in formato MP3 caricata sulla SD o su una pendrive USB.
Commenti
saresti anche così gentile di dirmi quale modello di retrocamera hai usato e dove l'hai acquistata?
Ciao Renato
l'autoradio è una AUDIOLA DVX-848 RDS USB AX c'è anche col marchio MAJESTIC, uguale precisa.
Costa proprio poco e fa tante cose. € 120 circa.
La trovi anche da MediaWorld.
Un saluto
Mario
la risposta che ha dato Dekracap è corretta.
In effetti la luce del terzo stop è alimentata tramite una canalina che passa su di un angolo del camper.
Nel mio caso poi è stato abbastanza semplice, perchè questa canalina si trova all'interno del garage e quindi è accessibilissima.
L'autoradio ha un'entrata video che viene abilitata nel momento che dai un +12V su di un certo cavo dell'autoradio stessa.
L'autoradio non fa funzione di mirror (specchio), questo è sicuro, perchè prima avevo installato una retrocamera che non aveva questa funzione e dallo schermo non si riusciva mai a capire cosa capitava dietro.
Spero di essere stato chiaro.
Un saluto
Mario
ottimo lavoro, complimenti!
Mi puoi dare il modello esatto di autoradio e retrocamera?
Grazie 1000!
Ciao Renato
No non uso la retrocamera come specchietto, inizialmente avevo puntato lontano, poi ho aggiustato il tiro ora vedo a circa 50 cm dal paraurti.
Comunque ho installato anche dei sensori di parcheggio che reputo molto comodi.
Grazie e un saluto
Mario
Gli "angoli morti" del camper come li copri ?
Io ho montato la telecamera di retromarcia con angolo da 120°, l'ho orientata in modo da coprire i due lati (dx e sx)e il paraurti del camper ,ti posso assicurare che nelle manovre di parcheggio è molto utile.
Ciao
Fabio
