RIPARAZIONE NEON PLAFONIERA CENTRALE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 5689

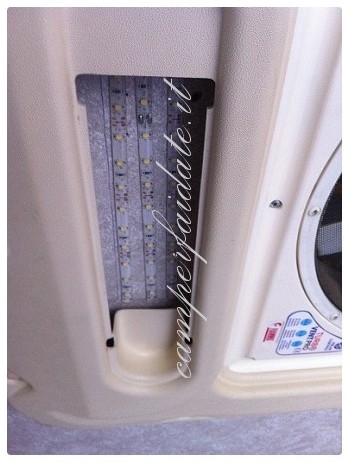

Come detto nella pubblicazione del primo lavoretto, il neon della plafoniera centrale era completamente andato compreso lo starter e la scheda.Cercare un blocco completo nuovo o della misura giusta impensabile e quindi su ebay ho preso il solito rotolo di led che ben si presta per i lavoretti che necessitano di misure personalizzabili.Purtroppo non ho fatto una foto prima di chiudere la copertura della plafoniera ma in ogni caso ho collegato tutti i positivi e negativi tramite un morsetto ai fili originali tagliati dalla vecchia lampada ( il negativo al pulsante di accensione)La foto 1 mostra le 3 strisce led che ho incollato al soffitto con il biadesivo della striscia (anche al plafoniera era avvitata al soffitto in precedenza

1-Camperfaidate

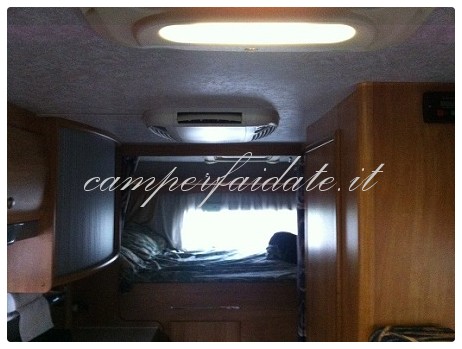

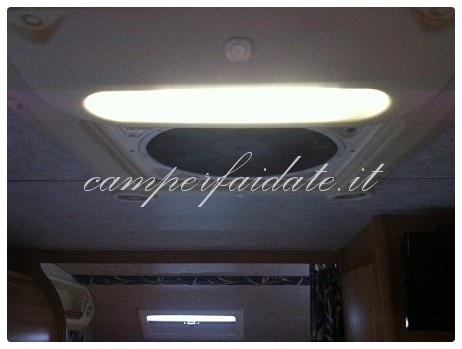

Le foto 2 e 3 mostrano il risultato. Naturalmente la copertura della plafoniera fa perdere l'effetto classico dei led ma in questo caso mi interessava la luce e non il resto

2-Camperfaidate

3-Camperfaidate

Devo dire che se da un lato ho risolto velocemente il guasto, dall'altro non sono soddisfatto del risultato: i led si scollano e non fa abbastanza luce.Dovrei provare creando un supporto con incollato un foglio di alluminio per far da rifrangente , portare da 3 a 5 le strisce di led (sono da 20 sm) e incollare le strisce di led con la colla.Qualcuno ha provato una soluzione più ottimale?

A presto con i prossimi lavoretti



BY : MAX MRIGHETTI

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #19 Max Righetti 2012-05-14 04:05
... E che e' la caccia n' culo??? Ahahahah
0 #18 giorgio 2012-05-14 02:34
a belli, date 'nocchiata qua https://www.camperfaidate.it/index.php?option=com_content&view=article&id=1404:giocare-con-i-led&catid=52:faidate-impianto-elettrico&Itemid=150 ciaoooooooooooo :D :lol: ;-) :P
0 #17 bruno 2012-05-13 23:01
è bello ciò che tu stai facendo mi hai riportato indietro di 4anni ma io adesso che mi ricordo bene avevo optato per mettere i led all interno de lla plafoniera poi mi sono accorto che la plafoniera che era opaca non emmetteva quella luce luce e visto che il camper era mio e visto che i led come citavo sono luce direzzionale ho attaccato le strisce allesterno della plfoniera e avevo la uce per tutto il camper visto che la plfoniera è in alto e la luce del led a distanza si allarga ma confido nelle tue prove e nel tuo lavoro
0 #16 Max Righetti 2012-05-11 23:12
Citazione brunof:
scusa se non ho capito ma credo che tu vuoi mettere un diciamo foglio fi alluminio ho di qualsiasi cosa che funge da riflettente allora la domanda nia nasce spontanea a che pro visto che il lied fa luce direzzionale cioè in basso e non r globale come la lanpadina ? provare per credere non vorrei che fai un lavoro inutile ma facci sapere buon lavoro

ciao. acuta osservazione....
ti indico i motivi:

1) faccio un supporto e le strisce di led le incollo sul supporto e non piu al tetto del camper
2) il supporto NON lo fisso al soffitto ma alla plafoniera cosi se smonto la plafoniera mi segue tutto mentre prima (con la sua lampada) e amche adesso, rimane mezz aroba attaccata al soffitto e si tirano i fili o si strappano se ti scappa qualcosa
3) l'alluminio lo metto forse per niente ma posso provare a pensare ceh poiche sotto ci va una plastica ceh non è trasparente ma opaca e che comunque trattiene luce, forse l'alluminio in ogni caso recupera la luce riflessa e amplifica l'effetto

tutto da provare ma il punto 1 e 2 sono i piu importanti

grazie per l'osservazione
0 #15 bruno 2012-05-11 23:07
scusa se non ho capito ma credo che tu vuoi mettere un diciamo foglio fi alluminio ho di qualsiasi cosa che funge da riflettente allora la domanda nia nasce spontanea a che pro visto che il lied fa luce direzzionale cioè in basso e non r globale come la lanpadina ? provare per credere non vorrei che fai un lavoro inutile ma facci sapere buon lavoro
0 #14 Max Righetti 2012-05-11 14:08
Citazione johnPV1:
Ciao.
Il piano cucina era proprio buio.
Ho comprato una striscia led e volevo fissarla li sotto, ma poi ho optato per fissarla sopra, vicino all'aria condizionata.
In questo modo mi illumina il corridoio, il piano cucina e i pensili quando apri lo scorrevole.
Collegata con l'accensione dei faretti del piano cottura, sostituiti anche quelli con led G4. ;-)

ma da dove sei passato per il filo dell alimentazione ( tasto luce cappa - aria condizionata) ?? c è una intercapedine nel soffitto (no di certo) ?, c è già un tubo passafili affogato nel soffitto (forse) ? o hai messo una canalina piccola per passare dal pensile all'aria condizionata)??
quindi è vero che il BUIO è il lato OSCURO (bel gioco di parole) del 677....
0 #13 Simone 2012-05-11 14:01
Ciao.
Il piano cucina era proprio buio.
Ho comprato una striscia led e volevo fissarla li sotto, ma poi ho optato per fissarla sopra, vicino all'aria condizionata.
In questo modo mi illumina il corridoio, il piano cucina e i pensili quando apri lo scorrevole.
Collegata con l'accensione dei faretti del piano cottura, sostituiti anche quelli con led G4. ;-)
0 #12 Max Righetti 2012-05-10 18:26
Citazione johnPV1:
Vedo che hai il mio stesso modello di camper.
Io ho sostituito i due faretti davanti a quell'alogena con due a led G4 e fanno veramente il loro dovere.
L'alogena x il momento funzia e la lascio li.
Come già suggerito, penso che con 5 strisce dovresti risolvere il problema.
Calcola che la plastica della plafoniera è opaca e riduce sicuramente la luce di un bel 30-40%.
Ciao. ;-)

è arrivata la striscia e sabato preparo la lmodifica " a banco" e poi la installo: supporto con alluminio rinfrangente con 5 strisce attaccate con il 3M... evvai....
per i due faretti davanti ceh hanno la lampadina alogena avevo pernsato di infilarci due cerchietti di led che si trovano gia con gli innesti e dovrebbero andare piu che bene .... devo smontarne uno e vedere cosa mi rimane in mano...
del resto questo mezzo a mio avviso ha nel BUIO uno dei pochi difetti riscontrabili nella vivibilità della cellula..
domanda John... hai messo i led anche sotto alle cappelliere che ci sono sopra al piano di lavoro della cucina ??
il fornello e lavandino sono sufficientemente illuminati dalla luce della cappa ma il piano cottura è buio forte....
0 #11 Simone 2012-05-10 18:12
Vedo che hai il mio stesso modello di camper.
Io ho sostituito i due faretti davanti a quell'alogena con due a led G4 e fanno veramente il loro dovere.
L'alogena x il momento funzia e la lascio li.
Come già suggerito, penso che con 5 strisce dovresti risolvere il problema.
Calcola che la plastica della plafoniera è opaca e riduce sicuramente la luce di un bel 30-40%.
Ciao. ;-)
0 #10 giorgio 2012-05-10 00:30
Citazione mrighetti:
allora.. ho usato una striscia che mi hanno prestato in attesa che arivasse quelal presa su ebay e ceh sabato cambio.
Enrico per cortesia dimmi se ho comprato bene:

Tipologia di led 3528
IP 65
Alta luminosità 300 led a lunga durata
Input volts: DC 12V
Current: 1.50A
Impermeabile, utilizzabile sia all'interno che all'esterno
Fondo della bobina bianco
Colorazione bianca 6000K
Idonea per: auto, moto,furgoni, camion, vetrine dei negozi, espositori, illuminazioni creative ecc
Lunghezza 5 Metri
Larghezza 8 mm, spessore 1,2 mm
Consumo 4,8W per metro
Luminosità 1560 lumens
Prodotto certificato CE-ROHS


i led se sono coperti dalla plastica bianca opaca perdono il risultato (l effetto brillantini) ma a me non serve: mi serve la luce....

oh yes vai e metticene 5 file, ciaooooooooo
0 #9 Max Righetti 2012-05-09 22:28
Citazione brunof:
come lavoro riparatore va più che bene ma ma ma se non mi sbaglio il led non fa luce direzzionale? cioè mi senbrano piccoli faretti che fanno luce in un punto preciso posso anche sbagliarmi ma non credo non posso farti vedere come ho fatto io ma se vuoi posso sbiegartelo

per farmelo vedere o mi mandi uan mail con le foto, o pubblichi il lavoro (meglio forse cosi lo vedono tutti) o metti le foto su un sito e metti qua il link...
mi farebbe paicere perche sabato da incazzato come una belva metto mano a tutto (nel frattempo oggi è arrivata la striscia di led nuova)
0 #8 Max Righetti 2012-05-09 22:22
allora.. ho usato una striscia che mi hanno prestato in attesa che arivasse quelal presa su ebay e ceh sabato cambio.
Enrico per cortesia dimmi se ho comprato bene:

Tipologia di led 3528
IP 65
Alta luminosità 300 led a lunga durata
Input volts: DC 12V
Current: 1.50A
Impermeabile, utilizzabile sia all'interno che all'esterno
Fondo della bobina bianco
Colorazione bianca 6000K
Idonea per: auto, moto,furgoni, camion, vetrine dei negozi, espositori, illuminazioni creative ecc
Lunghezza 5 Metri
Larghezza 8 mm, spessore 1,2 mm
Consumo 4,8W per metro
Luminosità 1560 lumens
Prodotto certificato CE-ROHS


i led se sono coperti dalla plastica bianca opaca perdono il risultato (l effetto brillantini) ma a me non serve: mi serve la luce....
0 #7 bruno 2012-05-09 22:17
come lavoro riparatore va più che bene ma ma ma se non mi sbaglio il led non fa luce direzzionale? cioè mi senbrano piccoli faretti che fanno luce in un punto preciso posso anche sbagliarmi ma non credo non posso farti vedere come ho fatto io ma se vuoi posso sbiegartelo
0 #6 Max Righetti 2012-05-09 20:49
Citazione enricogel:
se si scollano non sono di qualità! le strisce serie usano il biadesivo della 3M; in rete c'è di tutto e di più, occhio! comunque puoi aggiungere ,come dici tu, o sostituire con strisce di led smd5050, che triplicano la densità luminosa; ogni pasticchina gialla contiene al suo interno 3 led, ciaooooooo ;-)

ti giuro che mi è rimasto il magone per questo lavoretto e sabato quando finisco di sistemare i cavi della tv lo rifaccio completamente montando i led su un supporto rifrangente......per carità fa il suo lavoro di illuminare e prima il blocco neon era rotto ma non ne sono soddisfatto....
0 #5 giorgio 2012-05-09 15:00
se si scollano non sono di qualità! le strisce serie usano il biadesivo della 3M; in rete c'è di tutto e di più, occhio! comunque puoi aggiungere ,come dici tu, o sostituire con strisce di led smd5050, che triplicano la densità luminosa; ogni pasticchina gialla contiene al suo interno 3 led, ciaooooooo ;-)
0 #4 Mauro Pazzi 2012-05-09 12:07
Vedrai che sistemerai tutto presto non ti preoccupare
0 #3 Max Righetti 2012-05-09 10:49
grazie
1) supporto BUTTATO !!!!! lo devo rifare
2) oggi vado a guadagnarmi "la pagnotta" ahahaahh
0 #2 furio 2012-05-09 10:36
se non ai buttato il vecchio supporto del neon potresti usarlo per tenere i led più vicini alla plastica,così farebbero più luce e non si staccherebbero.
+1 #1 franco 2012-05-09 10:26
sulla mia pagina di facebook dedicata al mio camper"la pagnotta"ho un lavoretto sulle plafoniere che potrebbe interessarti
www.facebook.com/pages/la-pagnotta/426631704017307
