MODIFICA SUPPORTO NOTES SU DUCATO

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 27246

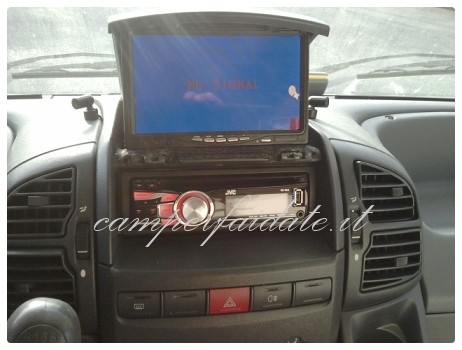

Ho smontato il supporto la cui funzione sul camper con questo senso di apertura è secondo me inutile ( foto 1 )

foto 1-Camperfaidate

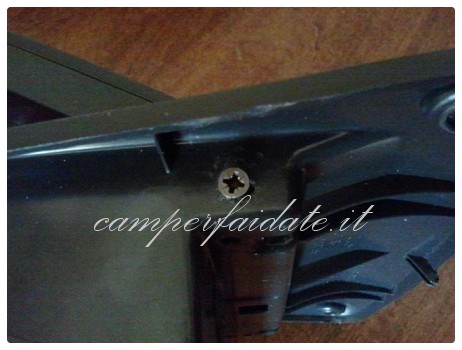

ed eliminato la cerniera ,per poter invertire il senso di apertura dello stesso,poi con del panno fonoassorbente ho ricoperto il fondo del vano per proteggere il monitor dai graffi ,ed il coperchio dove erano rimasti i buchi delle cerniere,ed ho praticato due fori,per inserire due viti con funzione di cerniera ( foto 2).

foto 2-Camperfaidate

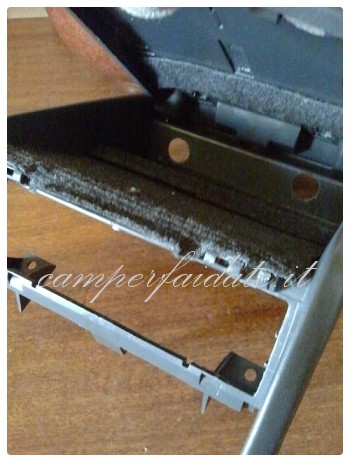

Successivamente ho praticato due fori sul fondo del vano,per il passaggio dei cavi ( foto 3 ),

foto 3-Camperfaidate

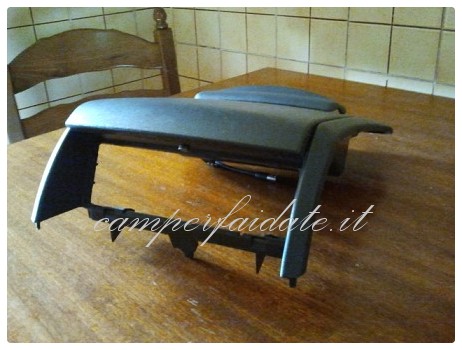

Non avendo creato dei leveraggi per lo scorrimento del monitor da 7 " e il suo posizionamento,ho mantenuto le cerniere del coperchio,per utilizzarle da blocco per il monitor,e in basso,un grano d'orzo da 2 cm,come perno di blocco della base del monitor(il foro utilizzato è quello per avvitare il supporto alla staffa ) ( foto 3 ) poi ho assemblato il tutto per eseguire le rifiniture ( foto 4 ) .

foto 4-Camperfaidate

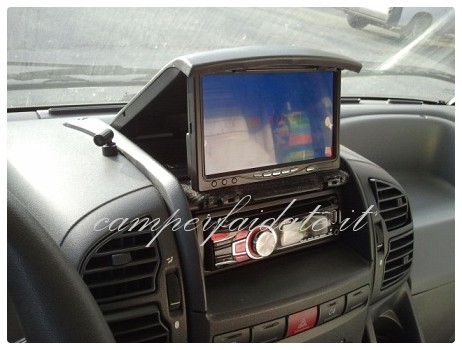

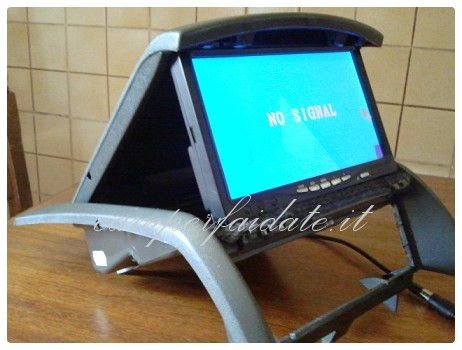

Infine il tutto è stato montato in cabina e verificato,ovviamente se non utilizzo il monitor questo rimane nascosto,come in( foto 1 ) questo è il risultato di un lavoretto eseguito con una sola mano,in quanto l'altra è ingessata ( foto 5 e 6 )

foto 5-Camperfaidate

foto 6-Camperfaidate

Saluti Girovago
