RIVOUZIONO LA DINETTE

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 15443
Da tempo vedevo che la classica dinette iniziava a non essere più comoda come un tempo, quando i figli erano piccoli. Io e mia moglie ultimamente ci sedevamo sull'angolo della panca per poter mangiar comodi.

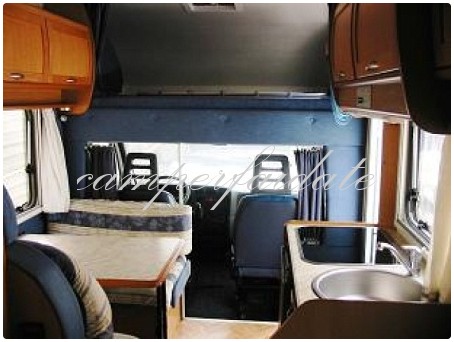

Camperfaidate-din01


Avevo notato anche che l'ingresso non era comodo, specialmente nel periodo invernale e nei giorni di pioggia.Così un giorno ho deciso di cambiare la sistemazione della dinette da quella classica a quella a "L". Ho utilizzato gli stessi pannelli di compensato, e ho acquistato; - due piastre girevoli per i sedili anteriori; - un tubo flessibile per il carico dell'acqua; - due tubi di ferro di diametro differente (il primo di diametro int. 41 mm e  lungo 710 mm, il secondo - che va innestato nel primo - di diametro int. 40 mm per una lungezza di 720 mm); - una piastra di ferro di 250x400x3; - due guide a sfera per cassetti; - una barra da 100x10x10 in alluminio (divisa in due pezzi da 400 mm); - una barra da 100 mm di alluminio con questa forma  _|¯|_ (servirà per inserire la barra di alluminio 400x10x10 per la prolunga del tavolo); - il tavolo, che ha le seguenti misure: 400x700x25, ribalta misura 200x700x25, prolunga 500x60x25 apertura max è di 1200x600x25 (Lung x Larg x H); - due ganci per tenere unita la prolunga con il tavolo; - tubo in allumino da 30x730 (piede di sostegno per la prolunga);  - due cerniere;  - vernice spray di color nero opaco.

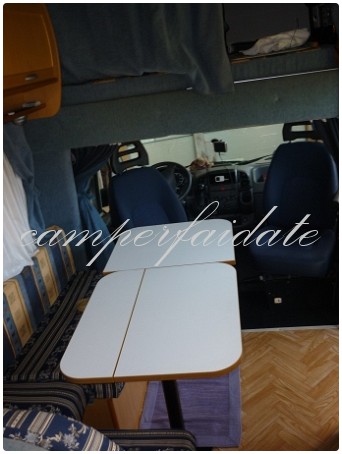

Camperfaidate-din02

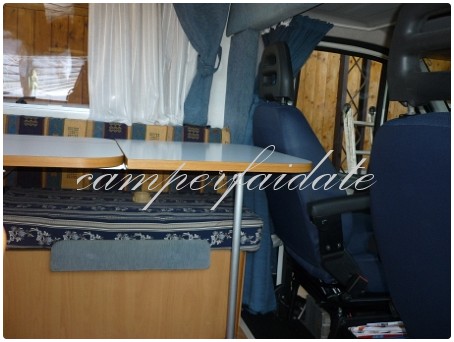

Camperfaidate-din03

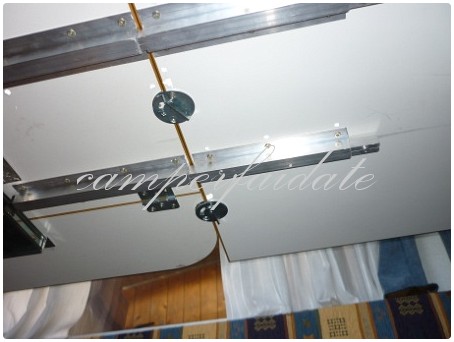

Camperfaidate-din04

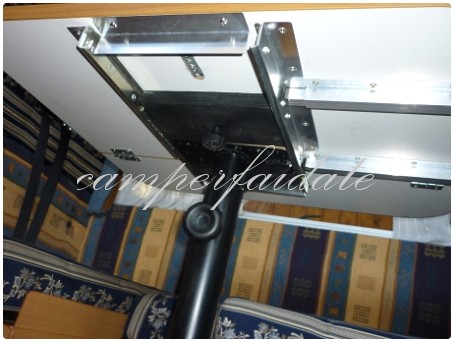

Camperfaidate-din05

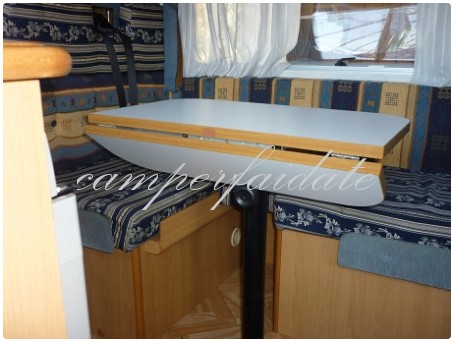

Camperfaidate-din06

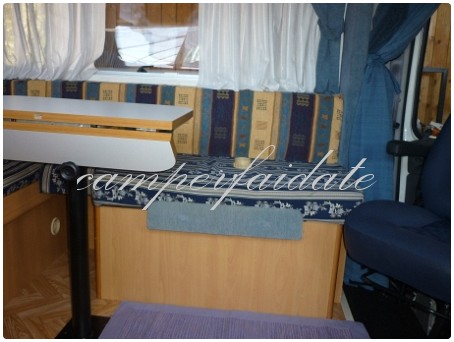

Camperfaidate-din07

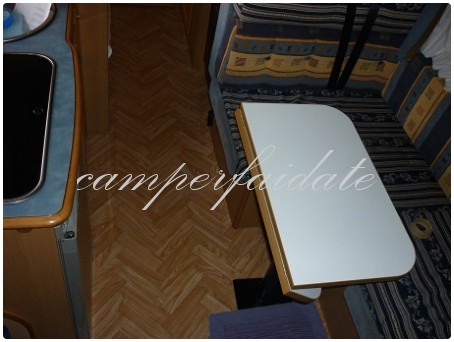

Camperfaidate-din08

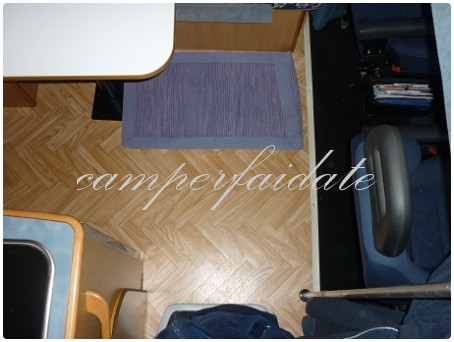

Camperfaidate-din10

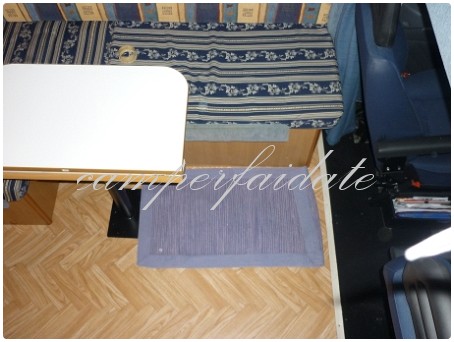

Camperfaidate-din09

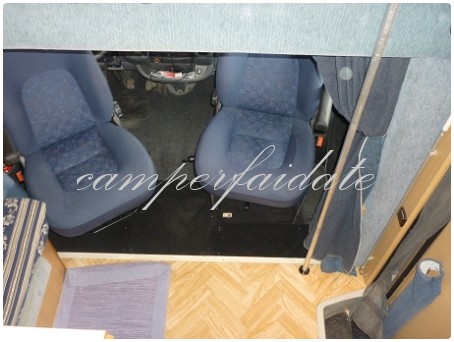

Camperfaidate-din11

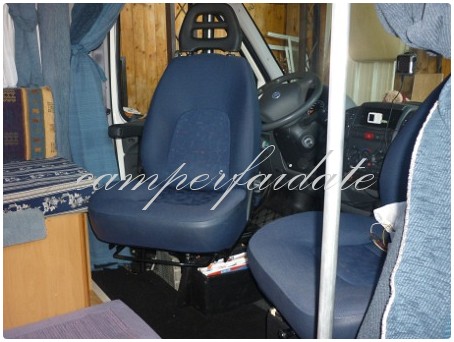

Camperfaidate-din12

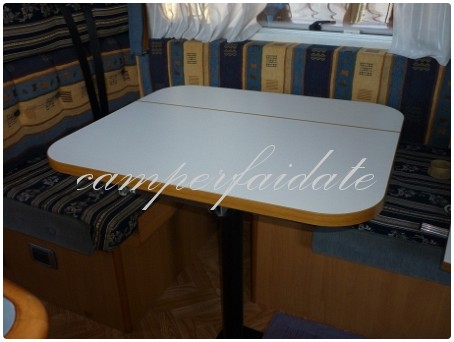

Camperfaidate-din13

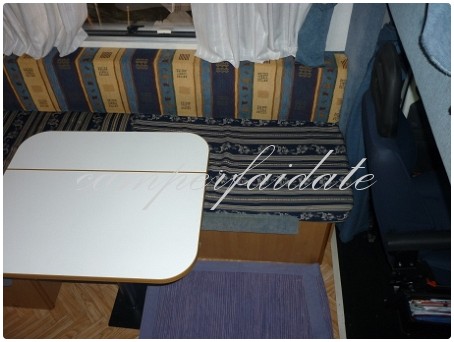

Camperfaidate-din14

By : Raffaele




alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #19 gianni 2014-09-15 01:41
Ciao Raffaele, complimenti per il tuo lavoro, e, vedendo le tue foto mi sono convinto e stò quindi iniziando ad effettuare la stessa modifica sul mio Stell 535 della Mcluis.
Possiedo buona manualità per cui non dovrei trovare grossi ostacoli anche se voglio ridurre la larghezza della nuova seduta lon
gitudinale e portarla dagli attuali 55 cen. a non più di 38/40 anche se mi costerà l'acquisto di un nuovo serbatoio.La domanda che ti voglio porre ,oltre alla gentilezza di inviarmi qualche altra immagine del tuo lavoro, sempre che tu le abbia ancora, è questa: non è che togliendo le cinture dei due posti contromarcia si è poi obbligati ad effettuare una modifica sul libretto con relativo nuovo collaudo?.Se hai notizie o suggerimenti mi farebbe piacere averle.
Ti invio la mio indirizzo e-male:
Un cordiale saluto.
Gianni.
Firenze.
Un cordiale
0 #18 francesco 2014-05-23 13:16
Ciao e complimenti. Anche se sono passati un po' di annetti, volevo chiederti se hai avuto problemi nel forare il pavimento per fissare il serbatoio e soprattutto se il pavimento era pieno e il serbatoio risulta ben fissato. Dove hai trovato il piede del tavolo e a quanto?
Grazie, sto decidendo di affrontare la tua impresa su un marlin 58.
0 #17 Max Righetti 2012-06-08 01:05
Bravo bel lavoro.
Ricordati pero che in viaggio non di può stare seduti di lato
0 #16 Jeninebot 2012-05-03 23:37
ciao tiziano, prima di tutto hai fatto un lavoro che mi ha rimasto estereofatto..complimenti! ho il tuo stesso camper e mi chiedevo, ma in questo modo non hai perso due posti letto? sii cortese, mi fai sapere? grazie e saluti, gennaro.
+1 #15 raffaele 2011-11-10 01:17
Ciao... se vuoi ho delle foto senza tappeto.... se t'interessa mi mandi il tuo ind. email... Ciao raffaele!
0 #14 raffaele 2011-11-10 01:15
[img:error]
0 #13 raffaele 2011-11-10 01:12
Citazione billipatakka:
Scusa ma quel tappetino azzurro che appare in tutte le foto non è che serve a coprire le magagne che ci sono sul pavimento tipo buchi o scolorimenti vari? :-*

[img:error]
0 #12 Franco 2011-11-09 22:59
Se devo dare una valutazione da 1 a 10 del tuo lavoro beh allora io voto 20 ! Sei stato un grande a fare questa trasformazione (hai altre foto?me le puoi mandare?)ECCEZIONALE Ciao Franco64
0 #11 raffaele 2011-11-09 01:19
Citazione billipatakka:
Scusa ma quel tappetino azzurro che appare in tutte le foto non è che serve a coprire le magagne che ci sono sul pavimento tipo buchi o scolorimenti vari? :-*

Citazione billipatakka:
Scusa ma quel tappetino azzurro che appare in tutte le foto non è che serve a coprire le magagne che ci sono sul pavimento tipo buchi o scolorimenti vari? :-*

Ciao!! Non nego... nasconde la sagoma del telaio in ferro, il pavimento è in inoleum e quindi una deformazione vi è 3cm x 37cm.. e poi i fori per il fissaggio.. cmq se ti può interessare ti invio una foto così vedrai che alla fin dei conti nn lo si nota più di tanto...Io ho messo il tappeto xchè per redere quasi presentabile... il pavimento nn è affatto scolorito.. Ciao :lol: ;-)
0 #10 billi 2011-11-07 11:47
Scusa ma quel tappetino azzurro che appare in tutte le foto non è che serve a coprire le magagne che ci sono sul pavimento tipo buchi o scolorimenti vari? :-*
+1 #9 raffaele 2011-11-07 03:20
Citazione nicobox:
ma no Raffaele! mi sono espressa male...volevo dire che il mio tavolo è troppo lungo e ingombrante e se lo facessi come il tuo occuperebbe meno posto, e la mia panca dietro il sedile guidatore è troppo ingombrante quando devo passare da cabina a cellula e viceversa... come hai fatto tu risolverei i miei problemi, visto che la panca è "vuota" (si fa x dire...!), il serbatoio è nell'altra. E x il letto "basterebbe" solo fare un appoggio dietro al sedile x il pianale (tavolo), ma, ripeto...io manualità zero in queste cose. Camper furgonato, quindi piccolino. Il tuo lavoro sarebbe giusto giusto ottimo x me. Bravissimo!

Ti confermo... una volta spostata la panca ho visto che il passaggio cabina cellula è molto più comodo... guarda.. per fare un lavoro del genere nn è poi così difficile e poi nn sei vincolata dal serbatoio... il lavoro è ancor più semplice.. cmq grazie ancora!!
0 #8 nicoletta 2011-11-07 00:15
ma no Raffaele! mi sono espressa male...volevo dire che il mio tavolo è troppo lungo e ingombrante e se lo facessi come il tuo occuperebbe meno posto, e la mia panca dietro il sedile guidatore è troppo ingombrante quando devo passare da cabina a cellula e viceversa... come hai fatto tu risolverei i miei problemi, visto che la panca è "vuota" (si fa x dire...!), il serbatoio è nell'altra. E x il letto "basterebbe" solo fare un appoggio dietro al sedile x il pianale (tavolo), ma, ripeto...io manualità zero in queste cose. Camper furgonato, quindi piccolino. Il tuo lavoro sarebbe giusto giusto ottimo x me. Bravissimo!
0 #7 raffaele 2011-11-06 22:55
Citazione Imac690:
Bello, bello, bello e bello.
Complimenti.

Grazie, grazie,grazie e ...... grazie!!!
0 #6 raffaele 2011-11-06 12:01
Citazione nicobox:
troppo bello! funzionalissimo e ben fatto, mi servirebbe proprio essere in grado di fare una cosa così (tavolo troppo lungo e panca troppo ingombrante) ma come femmina sò solo mettere sù tende...Ciao. Nicoletta

Il tavolo è lungo ma per star comodi d'inverno a guardare la tv a colazione/pranzo/cena.. direi che ci sta... e poi una volta chiuso ti posso garantire che sembra di stare in un salotto.. per "la panca troppo ingombrante" confermo a vista lo è, ma per nn buttar via il serbatoio ancora in ottimo stato e per nn rifare la seduta, dato che qualche anno fa avevo fatto fare le federe, nn mi andava di spendere altro denaro, dato che questa realizzazione m'è costata circa 130,00 euro.. (preventivo stimato circa 750,00euro da un allestitore, utilizzando comunque lo stesso serbatoio)...Grazie, Ciao!
+1 #5 raffaele 2011-11-06 11:45
Il mio camper è un 5 posti letto+1(il6° letto è è adatto per un bambino ma nn per un ragazzo sopra 1,70m ed è posto sul retro e si ricava abbassando gli stipetti.Tale modifica è stata realizzata dal concessionario).Ho voluto modificare la dinette perché la vecchia disposizione era diventata un po stretta(I figli crescono),ora con questa disposizione ho 2 posti comodi lato finestra(e altri 2posti di fronte, utilizzando 2 sgabelli)e 2 posti altrettanto comodi all'estremità del tavolo(1 il sedile guida girevole e 1 posto fronte marcia).La trasformazione ha creato una perdita di 1 posto letto... perché prima la dinette si trasformava in un matrimoniale(mai utilizzato per la scomodità di realizzazione)mentre ora,spostando solo lo schienale e chiudendo il tavolo(foto7)e girandolo, ho un posto letto comodo; devo dire anche che ho perso due posti viaggio in quanto ho tolto le cinture di sicurezza(panca opposta al fronte marcia) ma nn è un problema dato che la famiglia è composta da in 4 persone.Io, quando ho spostato la panca, ho spostato tutto, sia il telaio in ferro che sorregge i pannelli e l'attacco cinture, sia il serbatoio acqua.
Spero di esser stato esaustivo..... alla fine mi ritrovo ad aver 3 posti letto pronti,2 posti letto da preparare, un'ingresso abbastanza ampio, una zona giorno che può ospitare 6 persone al tavolo comode che dire... sono soddisfatto!!!!
0 #4 lidia 2011-11-05 17:53
non capisco, come fai con il letto?
ci hai rinunciato? Nella panca che hai spostato non c'era niente?
0 #3 nicoletta 2011-11-05 15:54
troppo bello! funzionalissimo e ben fatto, mi servirebbe proprio essere in grado di fare una cosa così (tavolo troppo lungo e panca troppo ingombrante) ma come femmina sò solo mettere sù tende...Ciao. Nicoletta
0 #2 michele 2011-11-05 10:02
Bello, bello, bello e bello.
Complimenti.
+1 #1 savino 2011-11-05 01:45
bravo bel lavoro, ottimo
