LUCE ESTERNA DA NEON A LED

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 20874

Premetto che non credo di aver scoperto "l'acqa calda".. ma visto che si era bruciato il neon della plafoniera esterna .. abbiamo pensato di modificarla passando ai led.Il lavoro non è stato particolarmente difficile ed il costo ritengo contenuto di seguito il materiale utilizzato.Il consumo passa da 11 Watt del neon originale ai 4 Watt totali delle strisce led. 1-Camperfaidate

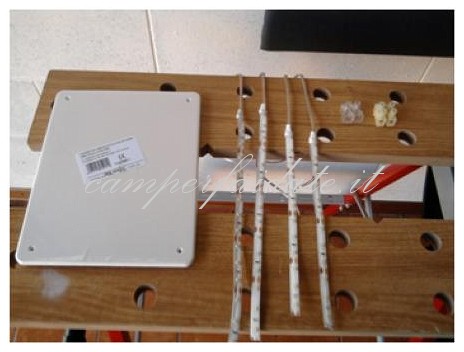

Questo il materiale :

-2 strisce led 12V resinate (per esterno) con biadesivo da 20 cm (12 led ognuna) luce bianca fredda (5700-6300K)

- 2 strisce led 12V resinate (per esterno) con biadesivo da 25 cm (15 led ognuna) luce bianca fredda (5700-6300K)

- 1 placchetta di plastica

- 1 morsetto

- 2 capicorda Totale spesa : 18,00€

2-Camperfaidate

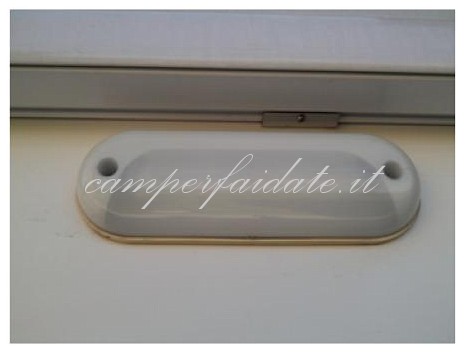

La plafoniera prima dell'intervento di modifica

3-Camperfaidate

4-Camperfaidate

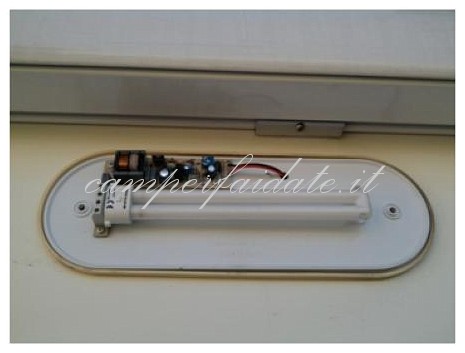

Sono stati rimossi tutti i componenti della plafoniera, neon e circuito elettronico facendo attenzione a non accorciare troppo i fili che erano già di per sè cortissimi, al termine dei due fili sono stati applicati due capicorda 5-Camperfaidate

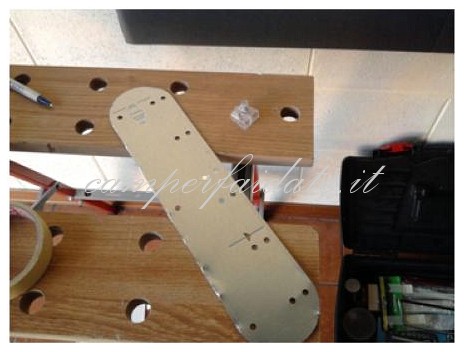

Durante il lavoro si è deciso di cambiare il supporto per i led, utilizzando invece che la placca di plastica una placca di lamiera riciclata da una vecchia lampada .

6-Camperfaidate

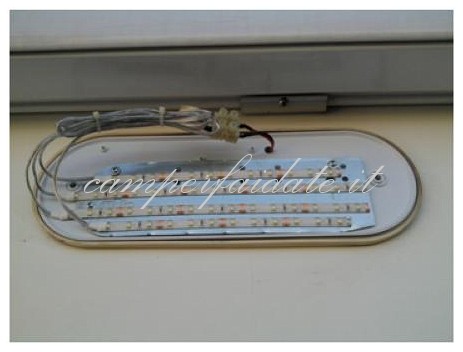

Per fissare la placca metallica sulla quale erano state in precedenza incolalte le strisce led, sono stati riutilizzati i fori delle viti che reggevano il circuito elettronico , non abbiamo voluto accorciare i fili delle strisce visto che si riusciva a contenerli nella plafoniera.

7-Camperfaidate

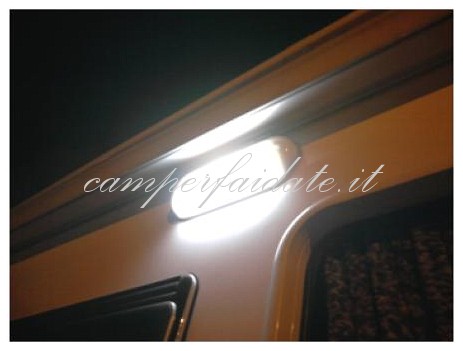

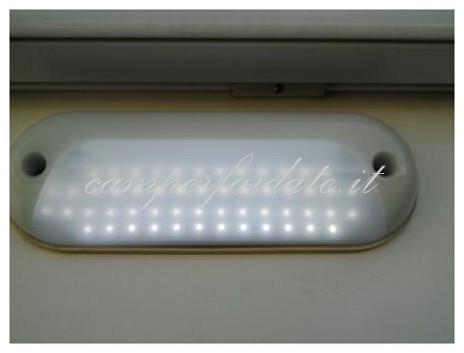

Questo il risultato finale

8-Camperfaidate

By : GioNa
