SCALINI ILLUMINATI

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 7997

Dopo tanto trempo che leggevo i vostri progetti ho deciso di decidermi ed inviare anche qualche mio lavoretto-modifica al mio amato camper.Nei mesi di aprile,maggio e giugno ho ristrutturato tutto il mio camper, presto scrivero' un'articolo, e da qui sono partiti vari lavoretti per migliorare o abbellire l'interno del camper. Nel week-end passato ho voluto installare dei led sugli scalini del camper per rendere piu' luminosa la cabina durante il viaggio e per avere un po di luce di notte quando apro le porte.I led li ho comprati su ebay,da un ottimo venditore serio e disponibile ,che se mi e' permesso vorrei citare il suo nick "carddanny" , dal quale ho preso anche i led bianchi che ho sostituito alle luci ad incandescenza originali.Il lavoro comincia con la costruzione di una cornice in alluminio in cui alloggera' la strip adesiva di led,fissarla semplicemente sulla plastica non mi piaceva.

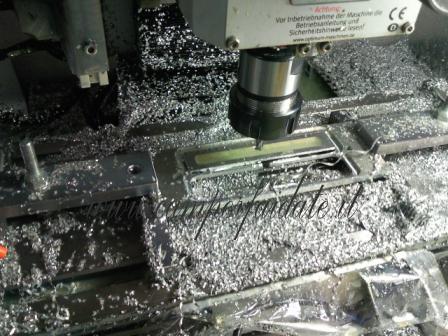

Foto 1

Ho preso un pezzo d'alluminio spesso 5mm e vi ho fresato all'interno la sede per i led.

luc1

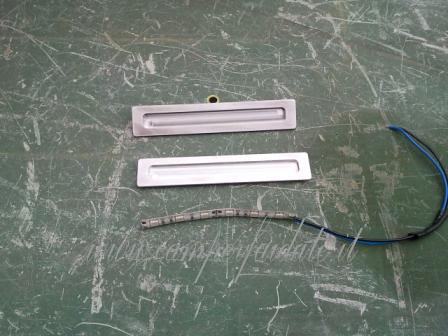

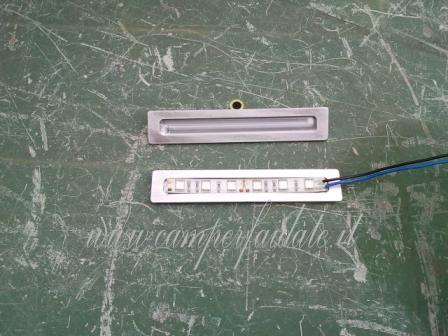

Foto2-3

Qui si vedono le due cornici,DX e SX, dove verranno alloggiate le strip di led.

 luc2



luc3

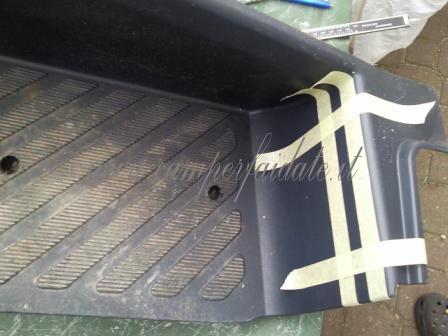

Foto4

Il taglio della plastica dello scalino utilizzando il fedellissimo dremmel.

 luc4

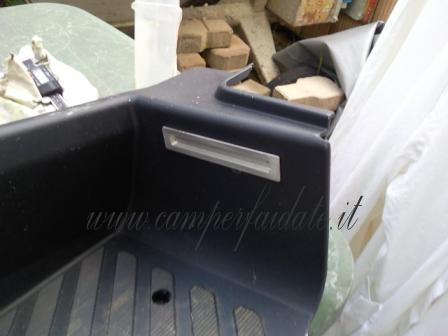

Foto5

La cornice montata sullo scalino prima dell'assemblaggio sul camper.

 luc5

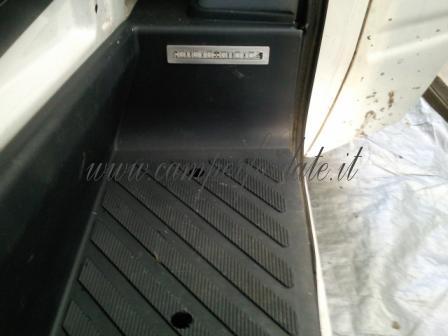

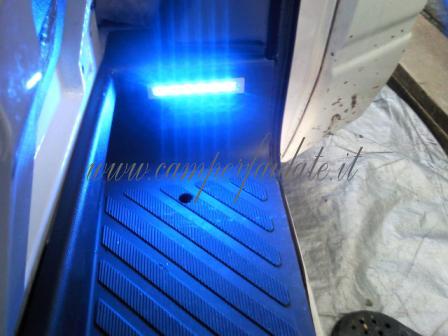

Foto6-7

Scalino e luci a fine lavoro,montato e collaudato.

 luc6

luc7

Il costo dell'operazione e' stato solo quello delle due strip da 6 led ( 3,10 euro cad.),l'alluminio l'ho reperito da un amico che ne aveva dei pezzi di scarto e poi il lavoro,una mezza domenica passata a a trafficare e a giocare con fili e frese.


Ciao e grazie a tutti dell'attenzione BY : Dario

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #14 Dario 2010-09-03 03:41
Citazione Campermen:
Complimentoni...mi hai dato un'idea...mi faccio aiutare da un mio collega su una plurimandrino...Ottimo Lavoro- Franck-Saluti


Se percaso ti interessno 2 pezzi chiedi pure tranquillamente,non ci sono problemi.
Ciao Dario
0 #13 PAOLO 2010-09-03 01:32
Complimentoni...mi hai dato un'idea...mi faccio aiutare da un mio collega su una plurimandrino...Ottimo Lavoro- Franck-Saluti
0 #12 Dario 2010-08-31 04:10
Citazione Raf:
Ottimo lavoro,volendo fare qualcosa di simile anch'io,mi dici dove hai collegato l'accensione?Io pensavo di mettere un micro a battuta in modo che si accendano all'apertura della porta..

Per l'accensione mi sono collegato direttamente al pulsante porta(filo negativo) e su un positivo diretto (+ 12 volt permanenti protetti da un fusibile aggiuntoi da 3 A) per fare in modo che si accendessero quando aprivo la porta e poi ho aggiunto un deviatore a levetta che mi accende le luci a porte spente,la plafoniera centrale la spengo dal suo interruttore, se mi da fastidio in viaggio.
Dario
0 #11 Dario 2010-08-31 04:05
Citazione Camy:
Mi associo ai complimenti di tutti gli altri amici camperisti, se capisco bene hai incollato sul supporto in alluminio il circuito stampato con i led, ma con il tempo, eventuali intemperie e schizzi d'acqua i contatti non potrebbero ossidarsi? Sto acquistando su ebay delle barre di led flessibili a 12V con luce bianca e blu che sono ermetici e vorrei montarli anch'io sugli scalini, se possono essere utili vi posso dare il link.
Complimenti anche per la modifica della fresatrice, non è che potresti darmi qualche delucidazione, piacerebbe anche a me un dispositivo simile.
Cordiali saluti
Fabio


Le strip di led sono di quelle stagne,fatte per essere montate all'esterno e comprate su ebay.Durante queste vacanze ha piovuto parecchio e non ho notato tracce di acqua sui led,anche perche' essendo montate nella parte posteriore ed in alto difficilmente gli arriva acqua.
Per la fresatrice sono a tua disposizione pre qualunque chiarimento o domanda,mandami una mail () giusto per non intasare qui,e ti rispondero' volentieri.
Dario
+1 #10 luigi 2010-08-30 14:43
Ottimo lavoro,volendo fare qualcosa di simile anch'io,mi dici dove hai collegato l'accensione?Io pensavo di mettere un micro a battuta in modo che si accendano all'apertura della porta..
0 #9 Amedeo 2010-08-30 12:23
Complimenti. Io ho risolto diversamente. Ho acquistato due barre a led alimentati da due micro stilo e comandati da un sensore e sistemati con un buon biadesivo. Il tutto acquistato dai cinesi. Costo 5 euro ogni barretta di led. Mi dura abbastanza. Sono sempre un po' in guardia su ulteriori luci perché ho l'impallo della batteria che può, per un motivo o per un altro, scaricarsi. Ma comunque ciò che hai fatto è un'ottima trovata. Saluti, Gigi.
0 #8 Fabio 2010-08-30 09:58
Mi associo ai complimenti di tutti gli altri amici camperisti, se capisco bene hai incollato sul supporto in alluminio il circuito stampato con i led, ma con il tempo, eventuali intemperie e schizzi d'acqua i contatti non potrebbero ossidarsi? Sto acquistando su ebay delle barre di led flessibili a 12V con luce bianca e blu che sono ermetici e vorrei montarli anch'io sugli scalini, se possono essere utili vi posso dare il link.
Complimenti anche per la modifica della fresatrice, non è che potresti darmi qualche delucidazione, piacerebbe anche a me un dispositivo simile.
Cordiali saluti
Fabio
0 #7 massimo correddu 2010-08-27 16:33
semplicemente bravo
0 #6 pilly 2010-08-05 00:04
Molto elegante!
0 #5 dario 2010-08-01 22:51
ben fatto.
0 #4 Dario 2010-07-30 00:16
Grazie per i complimenti.
La fresatrice e' una fresatrice hobbistica,acquistata circa 8 anni fa per modellismo e trasformata in cnc l'estate scorsa,artigianalmente.
Non ho pubblicato l'articolo per essere superiore a qualcuno,ma solo per dare il mio contributo alla sezione "fai da te".
Grazie di nuovo a tutti per i complimenti .
0 #3 ADRIANO 2010-07-29 23:23
bravo complimenti per l'idea e della fresatura,non sarà per tutti ma l'idea è buona.
-1 #2 giusto stefano 2010-07-29 19:39
Citazione ciccioscintilla:
Complimenti per l'ottima realizzazione.
Sopratutto per la fresatura dell'alluminio possibile solo per chi ha l'attrezzatura specifica.
Bravo.

Concordo con ciccioscintilla: quella fresatrice non è propriamente da ....."fai da te" ;-)
-1 #1 antonio 2010-07-29 17:41
Complimenti per l'ottima realizzazione.
Sopratutto per la fresatura dell'alluminio possibile solo per chi ha l'attrezzatura specifica.
Bravo.
