FARETTI POWERLED PER DINETTE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 6447



Salve, per chi è un po' CIACCIONE di elettrocina NON E' un gran lavoro, se volete cimentarvi in un OTTIMO risultato risparmio energetico e ottima illuminazione posso dirvi che io ho progettato e realizzato un ottima modifica


materiale che serve:

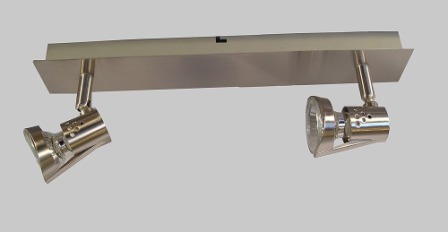

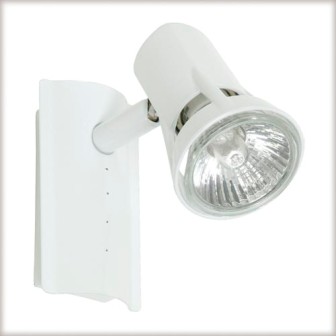

1) n°2 porta lampade con attacco GU10 (tipo faretti alogeni a 220volt)tipo:

far2

far7
far1

2) n°2 lampade che si trovano su ebay ma anche da OBI a 220 volt con tre POWERLED con lente come in figura:
far6

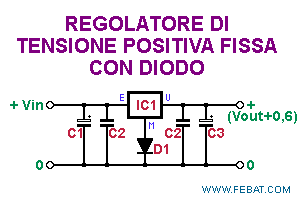

componenti:
1 - IC1 = REGOLATORE DI TENSIONE 7809 (ricordate di prendere le alette di aluminio anche se poco ma scalda, quindi una volta aggiunte le alette di raffreddamento potete tenerli accesi ORE !
1 - C1 = 10-4700uF ELETTROLITICO
2 - C2 = 1-100uF MULTISTRATO
1 - C3 = 1-470uF ELETTROLITICO
1 - D1 = DIODO 1N4148

PRESO DA: http://www.electroportal.net/vis_resource.php?id=47&section=RP

una volta preso tutto il materiale prendete la lampada e smontatela con cautela, al suo interno nella parte bianca e situato un trasformatore stabilizzato molto piccolo che riduce la corrente e la stabilizza a 9,65 volt (circa).A questo punto eliminate il trasformatore interno alla lampada e portate i fili dei led (messi in serie) direttamente su gli attacci GU10.Montate il piccolissimo riduttore di tensione e lo installate dentro la plafoniera, quindi fate ben attenzione quanto acquistate il porta lampade che ci sia spazio al suo interno per locale un interruttore e il riduttore di tensione.Posso garantirvi una volta montato non crederete alla splendida luce sembra quasi di avere dei faretti alogeni una meraviglia.

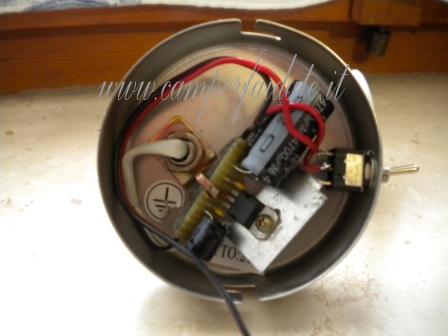

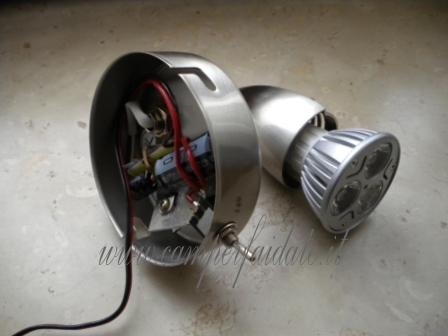

QUESTO E' IL MIO RISULTATO DOPO IL MONTAGGIO SU UNO DEI TRE FARETTI MONTATI SULLE MIE DINETTE
far3
far4
far5
Un saluto a tutti
CHALLENGER 172
Giovanni Zeus71
http://www.comune.pisa.it/acp
http://caperistipisani.forumup.it

AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #7 giancarlo 2010-06-17 16:52
quando si comprano i led ad alta luminosità, ti dovrebbero dare anche le caratteristiche, infatti la corrente nominale (mediamente di 30mA) garantisce una lunga durata al led. Con correnti maggiori anche più di 100mA, senza la resistenza di limitazione, come le torcie a batteria cinesi, la luminosità è impressionante a discapito della durata !!!!!!!!!!!!
0 #6 giorgio 2010-06-17 13:39
Citazione safaryways:
COMPLIMENTI!!!!!!!!1 BELLA RISPOSTA A CHI CREDE DI SAPERNE SEMPRE DI PIù
ciao, abbiamo la stessa marca di camper, ma a quanto pare idee completamente diverse, niente di male il mondo è bello perchè è vario; io credo nella condivisione dei saperi libera dai condizionamenti economici. Mi sembra di capire che lo spirito di questo sito sia appunto quello, quindi "mi consenta" una battuta ogni tanto, del resto io non ho mai definito i miei lavoretti come ottimo; stai tranquillo, non è mia intenzione pretendere di saperne di più, ma è mia intenzione imparare sempre di pìù da chi scrive su questo sito. saluti
0 #5 giorgio 2010-06-17 13:28
Citazione aldoy2k:
penso che la soluzione dello stabilizzatore di tensione sia invece da non sottovalutare in quanto la tensione a bordo non è per niente costante, può arrivare sotto i 15V con alimentazione 220V e scendere anche sotto i 12V con batteria di bordo quasi scarica, di conseguenza con la soluzione delle resistenze, la corrente dei led che dovrebbe essere di circa 30mA varia di parecchio con la conseguenza di avere una luce non costante in funzione della tensione di alimentazione con le resistenze che si riscaldano con le tensioni maggiori.
Di contro, l'integrato LM 7909 con un salto di tensione di 4V e corrente di 30mA dissipa circa 1,25W con relativo riscaldamento, mentre una resistenza da 100ohm in serie a tre led dissipa all'incirca 0.8W.......

....comunque ognuno seglie la strada migliore e che più gli piace !!!

ciao a tutti
:D ciao Aldo, parzialmente vero ciò che dici, la stabilizzazione in tensione la fai in giù ma non in sù, per quello occorre altro; comunque io ho scritto di "sufficienza" e non "ideale" e di risparmio di soldi; l'avere delle diverse intensità luminose come conseguenza a me pare sopportabile, ma a me appunto, quindi l'importante è avere a disposizione più soluzioni possibili, per poter scegliere la strada che più ci piace. Un consiglio ridai un'occhiata ai tuoi conti sugli assorbimenti, c'è qualcosa che non quadra :D saluti
0 #4 romolo56 2010-06-17 01:10
attenzione che i powerled non consumano 30mA come i classici led, ma arrivano anche a qualche centinaia di mA
0 #3 ALESSIO 2010-06-16 23:13
COMPLIMENTI!!!!!!!!1 BELLA RISPOSTA A CHI CREDE DI SAPERNE SEMPRE DI PIù
0 #2 giancarlo 2010-06-16 20:28
penso che la soluzione dello stabilizzatore di tensione sia invece da non sottovalutare in quanto la tensione a bordo non è per niente costante, può arrivare sotto i 15V con alimentazione 220V e scendere anche sotto i 12V con batteria di bordo quasi scarica, di conseguenza con la soluzione delle resistenze, la corrente dei led che dovrebbe essere di circa 30mA varia di parecchio con la conseguenza di avere una luce non costante in funzione della tensione di alimentazione con le resistenze che si riscaldano con le tensioni maggiori.
Di contro, l'integrato LM 7909 con un salto di tensione di 4V e corrente di 30mA dissipa circa 1,25W con relativo riscaldamento, mentre una resistenza da 100ohm in serie a tre led dissipa all'incirca 0.8W.......

....comunque ognuno seglie la strada migliore e che più gli piace !!!

ciao a tutti
0 #1 giorgio 2010-06-16 18:11
:D ottimo, ottimo,ottimo: meno male che te lo dici da te. Una resistenza era sufficiente per alimentare una serie da tre led a corrente costante e avresti risparmiato bei soldini. Prendilo come consiglio non come critica , comunque il lavoro è ben fatto e ognuno sceglie la strada che più gli piace. :D
