LEDS A VOLONTA'.....IDEE A NON FINIRE

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 10900

Cari amici queste sono le luci che ho messo nel mio camper McLuis 670 G.  Via tutte le lampadine a bulbo incandescente e sostituite con le nuove a led, per certo queste sono luci del futuro impariamo a sfruttarle il consumo è nullo, io ho circa 800 led installati e il consumo è di un paio di lampadine tradizionali ad incandescenza..  Ma quanto costa ogni led, al negozio 2 € (pazzesco) soluzione.......EBay = singapore o giù di lì = 0,02 centesimi cadauno, in più ti regalano le resistenze. Sono pacchetti da 100 unità dimensioni 5 mm ultra-luminosi

Pensierino...........

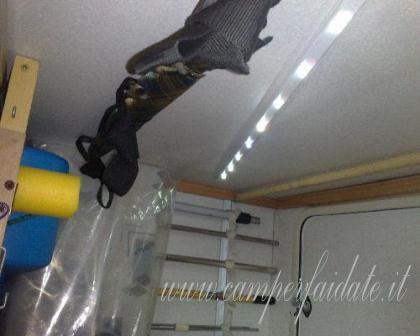

Nel garage




Allinterno di scaffali chiusi

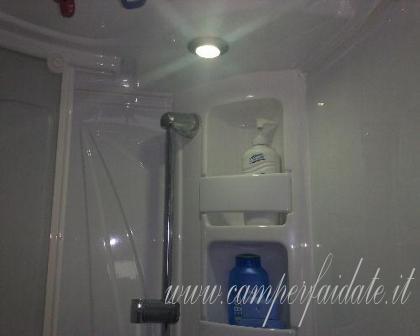

Zona doccia



 Nel bagno

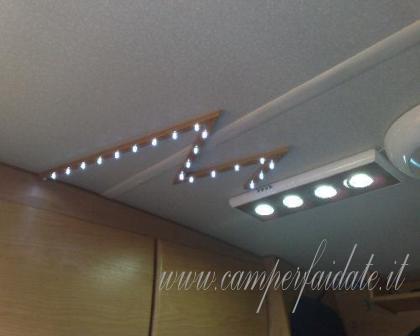

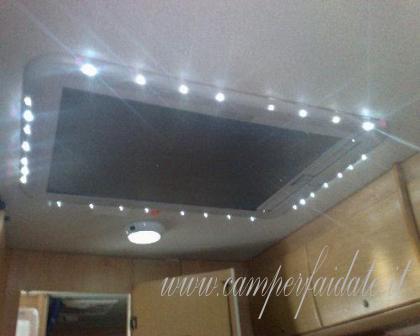

Oblò tetto mansarda

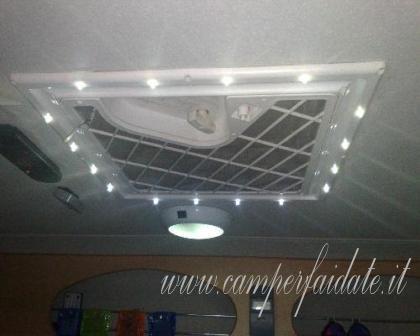

Oblò tetto cucina





Zona pranzo (intima o amici?)







All’ entrata

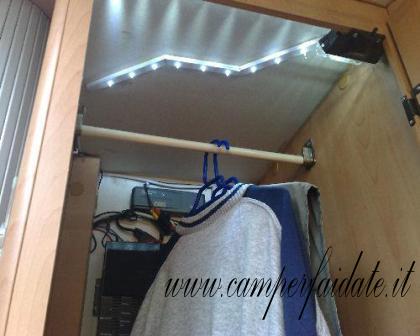

Nell’ armadio

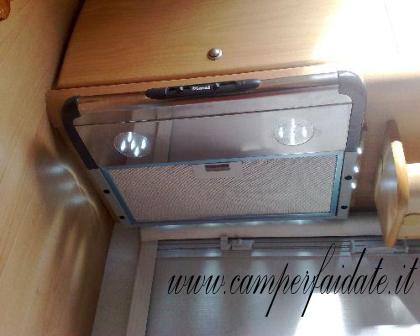

Sull’ estrattore della cucina

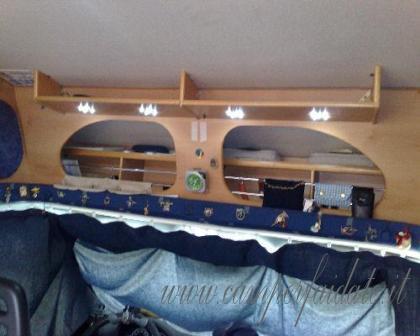

Zona di guida






 Attacco G4




Attacco MR16  Attacco GU10







Attacco G4

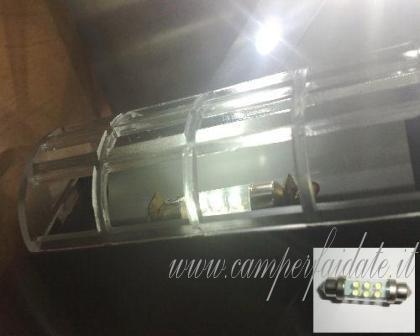

A siluro



Posizione e stop












Mettere una resistenza in serie al led per limitare il passaggio di corrente;

il valore di tale resistenza può essere calcolato con la legge di Ohm:

- indichiamo con Vs la tensione di alimentazione cui vogliamo collegare il nostro led

- indichiamo con Vl la caduta di tensione presente ai capi del led (per esempio di 1,4 V)

- indichiamo con I il valore della corrente che vogliamo far passare nel led

Per calcolare il valore della resistenza basterà fare la differenza fra Vs e Vl e dividere il risultato per I

(il cui valore può variare, come detto, da 20 a 40 mA)

Esempio

(vedere figura in alto): vogliamo far funzionare un led con una tensione di 12 V, limitando la corrente

a 20 mA (e cioè¨ a 0,02 A)

R = (12 - 1,4) : 0,02 = 530 ohm (poichè tale valore non esiste in commercio, useremo il valore standard più

vicino, ad esempio 470 oppure 560 ohm)

Nota nel disegno su quale gambetta devi saldare la resistenza



Ecco cosa abbiamo di differente noi Italiani con il resto del mondo, abbiamo creatività e questa creatività e quello che tutti ci invidiano. Fantastico, veramente fantastico è bello  sentirsi Italiano !!!! ......è bello creare !!!!!

Un super salutone dal vostro amico, e buon cammino a tutti

....ai bisogno di aiuto, scrivimi: Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.





AVVERTENZE



Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #17 Max Righetti 2012-06-04 15:13
bravi tutti e due... enrico in testa naturalmente....
ma dove avete messo la biglietteria ???
ahahaha
scherzo naturalemnte
Max
0 #16 giorgio 2010-02-03 22:43
visto e provato : funziona, l'unica e che non fa i calcoli con la virgola. Bravo ragazzo sei forte Salutoni Per la mia mail puoi cercare nella sezione impianto elettrico ,il mio lavoro denominato"abbassare l'assorbimento di un'elettrovalvola" a fine pag c'è la mia mail.
0 #15 sempre noi 2010-02-03 13:34
Grazie enricogel, ho un'altro favore da chiederti, non avendo il tuo E-Mail passo a fare la domando in questo spazio:
sulle mie pagine web ho un programmino che ho trovato e modificato per il calcolo delle resistenze sui led's ecco il favore, tu vai a questo sito:
www.marino636.webs.com una volta entrato vai alla opzione utilità e la terza opzione Calcolatore resistenza/Led's per provare un paio di volte se è funzionante. Ti ringrazio vivamente e ti saluto marino636
+1 #14 giorgio 2010-02-01 16:30
ciao marino pronto alla bisogna: allora cominciamo con il dire che i led si alimentano a tensioni diverse a secondo del colore; quelli bianchi vanno a 3V quindi se ne metti 4 in serie ( come le vecchie lampadinette dell'albero di natale) facendo una catena fra +e- ottieni :4 led x 3V =12V.Per andare tranquillo sostituisci uno dei quattro led con una resistenza che ci serve per limitare la corrente che ci gira: esempio: limitiamo la corrente a 10mA ; applichiamo la legge di ohm ai capi della resistenza: V sulla resistenza sono 3V, gli A che ci passano abbiamo detto che vogliamo siano 0,010(10mA), quindi R=V/I , 3/0,010=300ohm . Ora ogni gruppetto così composto lo consideri come un unico led e puoi metterlo in parallelo con tutti i gruppetti di led uguali che vuoi: La corrente assorbita sarà data dalla somma delle singolo correnti dei gruppetti: es 10 gruppetti ognuno da 10mA , 10x0,010mA= 100mA( 0,100A). Salutoni :lol:
0 #13 sempre noi 2010-02-01 13:20
caro enricogel,
ho bisogno che mi illustri come mettere nel futuro i led bianchi (io per ogni led ho messo la resistenza, cosi se si fonde solo fonderà uno e non otto leda spenti)ma mi interessa quello che ti rifesisci tu .......insegnami
grazie
super saluti e buon cammino(questo buon cammino è utilizzato dai boy-scauth quando si incrociano, già che ho ricevuto E-Mail ecco la risposta) a tutti
marino636
0 #12 giorgio 2010-01-28 23:09
:lol: ciao marino636, piacere di essere utile, se serve puoi contattarmi via mail, fra un pò di tempo pubblicherò su camperfaidate il mio camper ledmunito( fra torte di led cinesi da me modificate per i 12v e strisce di led comprati a pochi euri in turchia ne avrò montati circa 500! Salutoni
0 #11 sempre noi 2010-01-28 11:14
Grazie enricogel per le informazioni, vedi mi sono fidato di un esperto negoziante per mettere queste resistenze, (vatti a fidare) perchè io non niente di elettronica.
super saluti da marino636
0 #10 giorgio 2010-01-26 23:23
:lol: ciao marino636: ottima esecuzione. ottimo prezzo per i led singoli. Un solo appunto: con il collegamento che proponi, cioè caduta di tensione resistiva, sprechi ben 0,212 w su ogni resistenza ( se ne usi 100 hai 21,2 w). Ti consiglio quindi per ottimizzare i consumi un collegamento serie/parallelo(facendo riferimento al tuo schema con i tuoi dati puoi metterne 8 in serie più una r di 70ohm al fine di limitare la corrente totale a 20ma, ed ottieni un consumo di 0,252w per 8 led accesi). Comunque i valori di tensione da te dichiarati valgono per i led rossi, quelli bianchi si alimentano a 3v, e se gli fai passare 40ma ti durano pochino pochino, la mia non vuole essere una nota polemica ma solo ulteriore informazione su un ottimo lavoro,( dimenticavo di dirti che la resistenza puoi metterla su qualsiasi piedino). Salutoni
0 #9 mfreddo 2010-01-24 01:01
ottimo lavoro
0 #8 roberto 2010-01-21 22:34
Saluti a tutti, mettendo come ricerca su Ebay " led mr 11 g4 " e la ricerca su internazionale ne trovate tantissimi. Anch'io di recente ho acquistato i led completi con attacco MR11 da sostituire alle alogene da 10 W e li ho pagate solo € 3,00 cad. compreso il trasporto.
0 #7 sempre noi 2010-01-21 18:38
Ragazzi mi dispiace ho cercato nei pagamenti effettuati con PayPal ma no trovo più il fornitore dove avevo comprato i leds ....mi dispiace
salutoni
marino636
0 #6 sempre noi 2010-01-21 10:43
Caro amico camperista come ho risposto a FD cercherò il sito, comunque girando per eBay vi sono grosse possibilità per la dogana non vi sono problemi ragazzi solo leds libera circolazione delle merci o facciamo un'altra discussione anche su questo. Scuasami
supersalutoni marino636
0 #5 sempre noi 2010-01-21 10:40
Caro FD mi immaginavo la domanda così per un paio di giorni sono entrato a eBay per verificare se esisteva ancora lo stesso venditore, pensa che quel venditore mi regalò tutte le resistenza.Questi leds furono accquistati un'anno e mezzo fà e mi dispiace ma non riesco più a rintracciarlo, ma dammi ancora un paio di giorni vedrò se risulta registrato presso PayPal, che per certo consiglio a tutti NON PAGATE con CARTE di CREDITO.
Andate alle Poste aprite una carta pre-pagata di nome PostePay e mettete il credito che volete ma se qualcosa va male perderete solo quei pochi €uri.
salutoni marino636
0 #4 sempre noi 2010-01-21 10:33
Caro geppetto22 eccoti servito la risposta il prezzo di 800 led è stato di circa 16 € dico sedici facendo il conto su gli ultimi 100 che avevo chiesto i precedenti mi costarono un pò meno, devi aggiungere 8€ di spese di invio(così meglio fare la richiesta totale) per la luce calda o luce fredda và logicamente a gusti.
salutoni marino636
0 #3 franco 2010-01-21 10:24
iao ottima idea davvero se passi il link dove poter acquistare i led sarebbe l'ideale,sai da singapore potrebbero arrivare diverse fregature..nulla compreso....problemi con la dogana in italia?la li vendono sia a strisce che a singole unità?ciao e grazie raffaele.
0 #2 Davide 2010-01-21 09:58
CiaoBuonissima idea, hai la possibilità di passare il link dove poter recuperare i led?
Davide F.
:lol:
+1 #1 claudio cevenini 2010-01-21 00:46
Complimenti per il lavoro Il problema di questi led è che fanno una luce fredda io li ho sostituiti con power led ma molto più costosi non immagino il costo di 800 :D
