SELETTORE SERBATOIO H2O MOTORIZZATO

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Categoria: Idraulica
Visite: 6171

leggi-faidate

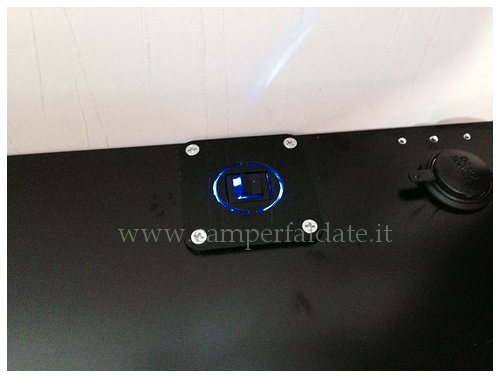

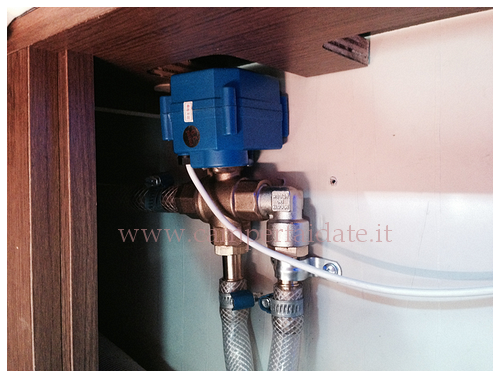

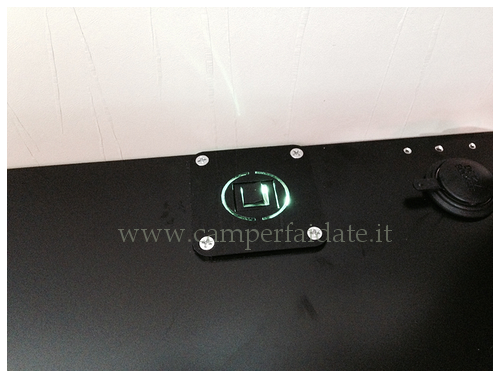

Salve, Il mio camper ha istallati 2 serbatoi per le acque chiare, per passare da un serbatoio all'altro vi è un rubinetto selettore deviatore. Il mio progetto nasce dalla necessità di avere a portata di mano la possibilità di selezionare il serbatoio delle acque chiare da utilizzare senza dover aprire la panca ed agire sul rubinetto. Di solito il problema si verifica quando si è sotto la doccia e con magari nessuno in camper a dare un supporto. Ho risolto con una valvola motorizzata a 12 Volt ed un selettore posizionabile ovunque nel camper anche in bagno. La mia scelta è ricaduta su una valvola motorizzata a 3 vie e non su varie elettrovalvole per 3 motivi, 1) la valvola a riposo non consuma energia elettrica (solo 5 secondi per passare da un serbatoio all'altro) 2) se c'è un malfunzionamento si puo agire meccanicamente 3) il flusso è maggiore il selettore indica quale serbatoio si sta utilizzando, colore blu o colore verde, nel mio caso Blu serbatoio interno, Verde esterno l'unico consumo elettrico è dato dal led di segnalazione, parliamo di pochi milliamper  l'alimentazione del circuito va presa sull'alimentazione della pompa cosicché spegnendo la pompa il tutto viene disalimentato e non è necessario creare nuove linee con altri fusibili. Allego foto del selettore costruito da me e della valvola motorizzata che sostituisce il rubinetto selettore

motorizzare-valvola-cambio-serbatoio- 1-camperfaidate.it

motorizzare-valvola-cambio-serbatoio- 2-camperfaidate.it

motorizzare-valvola-cambio-serbatoio- 3-camperfaidate.itBy Nunzio C.

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #27 penile26 2015-01-13 07:51
Bello, l'ho fatto anche io con la stessa valvola presa sulla baia, eccezzionale
0 #26 Solarima 2015-01-13 01:24
da appassionato camperista del fai da te lo trovo veramente un bel lavoro !
dal quale trarrò spunto

ciao
+3 #25 emiliemorin 2014-07-26 14:42
Dove posso trovare l'interruttore/invertitore?
+1 #24 fabio 2014-07-22 17:35
Nunzio complimenti bellissimo lavoro ;io ho comprato la valvola.AIUTOOOOO ho due fili, uno verde e uno rosso, come li devo collegare??? Poi l'alimentazione la prendi dal positivo della pompa? :cry: :sad: GRAZIE per ora.
+1 #23 mirco 2014-07-06 04:27
Citazione :
Si può fare ma bisogna aggiungere due valvole di non ritorno in uscita dalle pompe

no non devi aggiungere le valvole di non ritorno perchè le pompe anno già quella funzione altrimenti come pensi che il pressostato rimane premuto dall'acqua una volta raggiunta la pressione d'intervento e per esperienza vissuta ti consiglio di mettere la seconda pompa con slettore dedicato e di tanto in tanto passa da una pompa all'altra per evitare che quella ferma con il tempo possa bloccarsi
0 #22 Ferrando Giorgio 2014-07-05 10:11
Ciao bellissima idea posso chiederti dove hai preso il pulsante a doppio colore.....
Grazie
....e buoni viaggi
+1 #21 Gianfranco 2014-07-02 14:17
Citazione :
ho visto ora il tuo lavoro, bello complimenti


Grazie...
SI infatti, il mio lavoro è in aggiunta al sistema di scarico già esistente, quindi se si dovesse bloccare/attappare userei quello manuale.
+1 #20 nunzio capizzi 2014-07-02 13:38
ho visto ora il tuo lavoro, bello complimenti
+1 #19 nunzio capizzi 2014-07-02 13:33
il problema dell'elettrovalvola per lo scarico è che col tempo potrebbe incepparsi e non funzionare più
dipende da quanto sporca è l'acqua, per il carico invece è il consumo di energia elettrica, deve essere alimentata per far passare l'acqua. Con la valvola motorizzata il problema non sussiste.
Anch'io ho messo una valvola motorizzata sullo scarico e per farla più comoda ho messo anche un telecomando (tipo apricancello)
+1 #18 nunzio capizzi 2014-07-02 13:28
Ottimo anche il prezzo, l'interruttore l'ho creato io
ho una macchina taglio laser ne ho creati 2 tipi uno per montaggio ad incasso ed uno per montaggio a rilievo.
Nel tuo caso se ne potrebbe creare un terzo tipo con 4 spie per segnalare quale serbatoio è in uso.
+1 #17 nunzio capizzi 2014-07-02 13:24
Si può fare ma bisogna aggiungere due valvole di non ritorno in uscita dalle pompe
+1 #16 nunzio capizzi 2014-07-02 13:23
l'ho realizzato io,in metacrilato con taglio laser e led RGB per segnalare quale serbatoio è in uso
+1 #15 nunzio capizzi 2014-07-02 13:21
Ciao,
se vuoi posso fornirtela io
kit completo 80 €
pannellino con deviatore, spie di controllo e valvola motorizzata
+1 #14 Gianfranco 2014-06-26 20:22
Bel lavoro complimenti ... molto simile al mio. :lol:
http://www.sunny210.altervista.org/elettrovalvola-su-scarico.html
Io con una elettrovalvola a due vie ci ho elettrificato lo scarico delle grigie...
0 #13 Ramy Lodger 2014-06-23 04:16
io ho pagato 10€
forse è il 20-30%
del prezzo pagato
nn dovresti pagare + di 10€ ;-)
in certi casi nn si è pagato nulla
forse una svista doganale :-*
+3 #12 Adriano 2014-06-22 15:04
Ciao,
più o meno a quanto ammonta la tassa per lo sdoganamento?
+1 #11 Ramy Lodger 2014-06-16 22:33
clicca sulla scritta ebay qui sotto
http://www.ebay.it/itm/3way-motorized-ball-valve-G1-2-DN15-reduce-port-12V-electric-ball-valve-/271368792119?pt=Componenti_idraulici&hash=item3f2ed72837

costa circa 20€ oltre eventuale tassa doganale da pagare alla consegna del postino :-*
+1 #10 luciana 2014-06-16 16:12
Bravo,vorrei realizzarlo anche io, domanda ricorrente....
Dove lo hai trovato ?
0 #9 Ramy Lodger 2014-06-16 13:40
bel lavoro complimenti sto valutando se montarlo pure io
ma con 4 cisterne mi servono 3 valvole :sad:

ho trovato dove vendono la stessa valvola da te montata

http://www.ebay.it/itm/3way-motorized-ball-valve-G1-2-DN15-reduce-port-12V-electric-ball-valve-/271368792119?pt=Componenti_idraulici&hash=item3f2ed72837

come interruttore va bene qualsiasi
normale o luminoso

+2 #8 mirco 2014-06-16 11:50
Bel lavoro. Mi aggiungo all'elenco dei: dove l'hai presa e quanto costa? :roll:
+2 #7 ANDREA RESMINI 2014-06-16 10:18
Ciao Nunzio, mi piae come lavoro, bravo!!
Io ho messo 2 pompe, una per serbatoio, per averne, nel caso se ne rompa una (gia accaduto!) un'altra che funzioni.
Pero' la valvola elettrica che puoi mettere anche in un punto nascosto e poco raggiungibile mi piace, dove posso trovarla?
Ciao e grazie
+1 #6 guglielmo 2014-06-16 10:15
BE secondo me bastava mettere una seconda pompa in parallelo in uscita con quella esistente e il deviatore per le due pompe ,poi cosi cè sempre una pompa di scorta pronta no.
+7 #5 corrado 2014-06-16 10:00
Non sono d'accordo con la risposta del peso aggiuntivo , se compri un camper omologato per 4 persone e ci vai solo con tua moglie in libera e in certi paesi anche aggiungendo un secondo serbatoio sei in regola e hai acqua in caso di necessità.
Il peso è sempre da valutare in base agli effettivi occupanti del mezzo.
+2 #4 Fabrizio 2014-06-16 09:47
Anche io mi aggiungo al coro di quelli che ti chiedono dove hai trovato la motorizzazione e quanto costa. Molto bello e particolare l'interruttore. Dove hai trovato anche quello?
-10 #3 Alberto 2014-06-16 09:24
Ottimo lavoro ma io sono sdempre dell'idea che se la Casa ha messo un solo serbatoio acque chiare lo ha per restare nei pesi. Con un peso aggiuntivo si va fuori regola.
Se noi camperisti vogliamo fare la doccia
dobbiamo pensare che non è possibile farla come a casa. Ci si può lavare bene anche con una bottiglia da due litri di acqua, senza apportare modifiche varie alla struttura del camper.
+2 #2 penile26 2014-06-16 09:22
esatto dove l'hai presa?
+3 #1 Alessandro 2014-06-16 00:20
Bellissimo lavoro dove hai preso la valvola e costo ?
