SECONDO SERBATOIO H2O

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Categoria: Idraulica
Visite: 8899

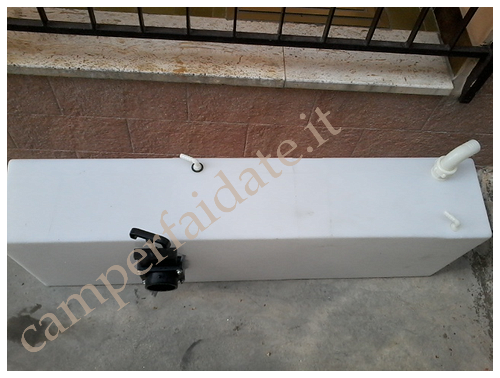

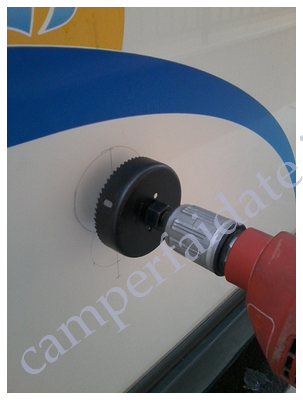

Salve, visto che sul sito mancava un lavoro del genere ho deciso di pubblicarlo io. Innanzitutto il materiale 1 serbatoio da 103 litri (120x 20 x38) 1 bocchettone 1 valvola di scambio 1 scarico a ghigliottina( tipo acque grigie) 1 tubo da 40 per carico acqua 1 tubo da 16 per sfiato e collegamento pompa 1 raccordo da 40 curvo 2 raccordi da 16 curvi 3 raccordi da 16 curvi 1 barra filettata da 10 mm lunga 110 cm (recuperata)1 scatolato 20 x40 di alluminio 1,50 lungo (recuperato) fasce In tutto ho speso circa 200 euro. Innanzitutto ho iniziato a montare i vari raccordi al serbatoio. ho deciso di montare uno scarico a ghigliottina per motivi di praticita. Poi ho posizionato il serbatoio dove avevo deciso di posizionarlo per eventuali spostamenti di cavi ed eventuali problemi. Ho iniziato il montaggio del serbatoio sfruttando i buchi di fissaggio della dinette mettendo la barra filettata dalla parte della bandella mentre dall altra parte mi sono appoggiato al telaio facendo dei buchi filettati da 10 mm. Una volta fissato il serbatoio bisogna controllare che non ci siano problemi dove bisogna bucare per i vari passaggi dei tubi. Bucare e passare tubo di carico ,pesca ,e sfiato sistemare con fascette i plastica i tubi sotto e sigillare con silicone intorno ai tubi per eventuali intrusione di insetti. Fatto ciò tagliare il tubo delserbatoio principale che porta alla pompa e montare la valvola di scambio collegando il tubo del 2 serbatoio. Adesso rimane la cosa che a non tutti piacerebbe fare al propio camper e cioè bucarlo! Ma per un lavoro migliore io ho deciso di montare il 2 bocchettone.Con una matita segnare prima il punto più idoneo prima di bucareper eventuali tubi che diano fastidio dietro. Siliconare prima di montare il bocchettone .Provato con 2 uscite tutto funziona alla perfezione!

20130421 094523-camperfaidate.it

20130421 095918-camperfaidate.it

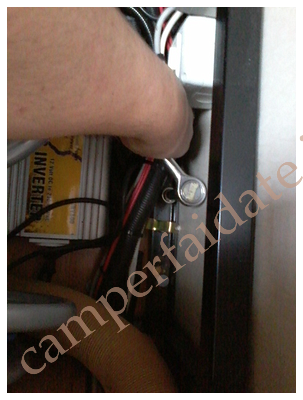

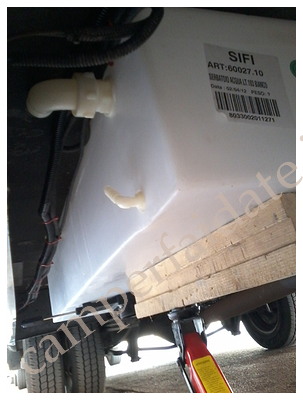

                                   20130420 152005-camperfaidate.it  20130420 145412-camperfaidate.it

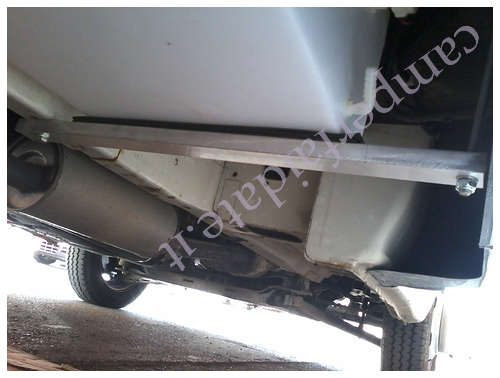

20130421 110517-camperfaidate.it

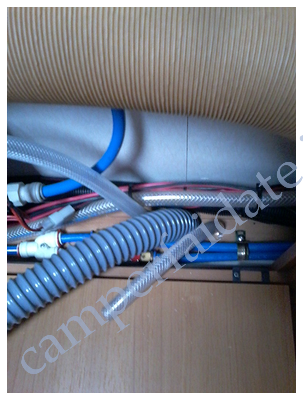

                                   20130421 125130-camperfaidate.it20130421 154041-camperfaidate.it

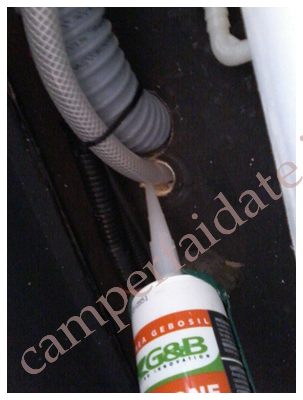

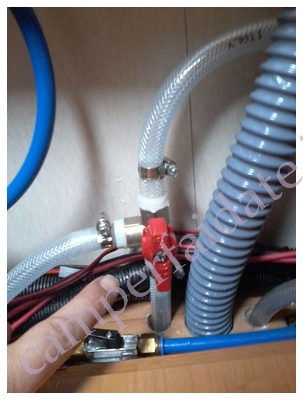

                                   20130423 160543-camperfaidate.it20130421 155632-camperfaidate.it

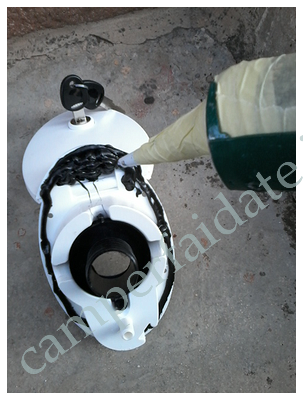

                                   20130423 163901-camperfaidate.it20130423 173156-camperfaidate.it

20130423 180255-camperfaidate.it



 By Saverio





alt

altAVVERTENZE


Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #22 David 2013-05-28 12:42
Ciao, ottimo lavoro, ho un supplementare da 70lt come il tuo sul mio rimor. Per lo scambio ho un rubinetto a 3 vie sotto la panca, così so quello che sto usando. Unico neo è che sulla neve non lo usi perchè gela. Altro difetto è che poi ho dovuto installarne un altro per le grigie poichè il carico d'acqua era eccessivo. Buona giornata
0 #21 saverio 2013-05-10 00:12
;-) SALVE A TUTTI . INNANZITUTTI RINGRAZIO LA REDAZIONE DI CAMPERFAIDATE PER AVER MESSO IN ORDINE DI LAVORAZIONE LE FOTO. POI RINGRAZIO TUTTI PER I COMPLIMENTI. INFINE RISPONDENDO A ENRICOGEL IL MEZZO E UN FORD , COMUNQUE SE CI HAI FATTO CASO NELLE FOTO TRA IL SERBATOIO E IL TUBOLARE CE UNA GOMMA PER FAR ADERIRE DI PIU PENSO CHE DI LA NON SE NE SCAPPA!!! COMUNQUE GRAZIE PER IL CONSIGLIO CIAOOO!!!!
+1 #20 saverio 2013-05-10 00:05
.
-1 #19 bruno 2013-05-09 22:40
Citazione pascarella:
O Brunoooo il problema non è l'interruttore ,devi considerare che la pompa è una ed i serbatoi sono due ,quindi il commutatore deve essere una sorta di rubinetto che, mette in comunicazione con la pompa prima un serbatoio e poi l'altro.Ora questa operazione la effettuo manualmente con un semplice rubinetto a tre vie.Spero di essere stato chiaro,ciao e grazie

ma perchè ti scervelli tanto per la ricerca di una valvola a tre vie, stai sbagliando tutto:
la tua pompa deve pescare nei due serbatoi contemporaneamente, metti due galleggianti elettrici, uno per serbatoio, che ne interrompono il pescaggio a serbatoio vuoto, se no che lo hai montato a fare il secondo serbatoio?
0 #18 giorgio 2013-05-09 01:57
che mezzo è? neanche un minimo di telaio al pavimento! un consiglio; appena hai tempo sostituisci la staffa inferiore che sostiene il serbatoio con una barra ad L da infilare in angolo alla base del serbatoio; così aumenterai la presa in frenata; quando si fanno questo tipo di lavori è buona regola costruire un parallelepipedo ad L che circondi il serbatoio da ancorare dopo ai supporti pavimento; 100 litri di acqua pesano ma 70 ballano pure, ricordatelo, ciaooooooo ;-)
0 #17 tullio 2013-05-08 21:28
Bravo complimenti , bella installazione , appena mi viene l'ispirazione provvedero ad installarne uno anche io .
Bravo ancora e un saluto.
0 #16 fabio 2013-05-08 02:11
A424813 Scusami ma rispondendo a Bruno non avevo ancora letto il tuo post,hai centrato in pieno il problema,però onestamente non volevo montare la seconda pompa e quindi cercherò di trovare questo deviatore elettrico.Logicamente se riuscirò a trovarlo sarà mia cura mettere tutti voi a conoscenza.Un affettuoso saluto. Benito
+2 #15 fabio 2013-05-08 01:39
O Brunoooo il problema non è l'interruttore ,devi considerare che la pompa è una ed i serbatoi sono due ,quindi il commutatore deve essere una sorta di rubinetto che, mette in comunicazione con la pompa prima un serbatoio e poi l'altro.Ora questa operazione la effettuo manualmente con un semplice rubinetto a tre vie.Spero di essere stato chiaro,ciao e grazie
0 #14 Giuseppe 2013-05-08 01:34
ciao bruno44,
credo che il collega pascarella, se ho interpretato bene il suo post, abbia una sola pompa dell'acqua e stia in realtà cercando una elettrovalvola a 3 vie. Tale componente in effetti non è facilmente reperibile, e soprattutto, da una rapida ricerca effettuata su internet, mi risulta avere un costo paragonabile a quello di una pompa dell'acqua. Pertanto, personalmente, mi orienterei verso una modifica dell'impianto che preveda due distinte pompe, una per ciascun serbatoio, prevedendo magari anche un by-pass manuale che possa, in caso di avaria di una delle due pompe, scambiare il pescaggio dai serbatoi per utilizzare sempre quella ancora funzionante.
Saluti
Roberto
0 #13 saverio 2013-05-08 00:37
Citazione billipatakka:
Citazione fusion877:
Salve sinceramente io lo volevo nero ma il fornitore ne era sprovvisto e mi sono adattato con.quello bianco . Comunque se devo dirla tutta anche in quello originale cke sta montato nella panca si formano le alghe duque o nero o bianco e la stessa cosa! No sinceramente non ho montato un altro grigio.

Bene, e quando hai riempito il serbatoio delle grigie che fai, scarichi per terra? :-*

No scarico in un contenitore!
-1 #12 bruno 2013-05-07 19:49
qualunque magazzino elettrico ti piò fornire un interruttore 1 0 2 o va su uno e va una pompa o va su due e va un'altra pompa, facile
0 #11 fabio 2013-05-07 13:26
Complimenti bel lavoro l'ho fatto anche io già da un po' l'unica cosa che non riesco a trovare è un deviatore elettrico che mi permetta di commutare il pescaggio della pompa da un serbatoio ad un altro.Qualcuno ne sa qualcosaaaaaaaaaa??????????? Ciao ed grazie a Voi tutti.
0 #10 billi 2013-05-07 12:08
Citazione fusion877:
Salve sinceramente io lo volevo nero ma il fornitore ne era sprovvisto e mi sono adattato con.quello bianco . Comunque se devo dirla tutta anche in quello originale cke sta montato nella panca si formano le alghe duque o nero o bianco e la stessa cosa! No sinceramente non ho montato un altro grigio.

Bene, e quando hai riempito il serbatoio delle grigie che fai, scarichi per terra? :-*
-1 #9 bruno 2013-05-07 10:27
ottimom lavoro
0 #8 saverio 2013-05-07 01:44
Salve sinceramente io lo volevo nero ma il fornitore ne era sprovvisto e mi sono adattato con.quello bianco . Comunque se devo dirla tutta anche in quello originale cke sta montato nella panca si formano le alghe duque o nero o bianco e la stessa cosa! No sinceramente non ho montato un altro grigio.
+1 #7 Diego Ravarotto 2013-05-06 21:02
Chiedo scusa, il browser non collaborava :cry:
0 #6 Diego Ravarotto 2013-05-06 21:02
Attenzione che la varecchina tende a lungo andare a rovinare le guarnizioni. Ho buttato via una lavastoviglie perchè mia madre la usava per togliere l'odore del pesce!!!
Ma hai messo anche un relativo serbatoio per le grigie o... no? :-*
0 #5 Diego Ravarotto 2013-05-06 21:02
Attenzione che la varecchina tende a lungo andare a rovinare le guarnizioni. Ho buttato via una lavastoviglie perchè mia madre la usava per togliere l'odore del pesce!!!
Ma hai messo anche un relativo serbatoio per le grigie o... no? :-*
0 #4 massimo 2013-05-06 20:09
Nei periodi di lunga sosta io metto un mezzo litro di varecchina (ipoclorito di sodio) oppure di amuchina, nel serbatoio. Un buon risciacquo prima di ripartire così passa l'odore e non si formano le alghe.
Buoni chilometri a tutti
GERTRUDE
0 #3 Orazio 2013-05-06 18:18
Lo puoi sempre verniciare di nero, con i dovuti accorgimenti.
Complimenti per il lavoro.
+1 #2 Fabio Masi 2013-05-06 13:12
Lavoro classico è così che di solito si montano.
Unico appunto, era meglio se il serbatoio lo sceglievi di color nero visto che sta esterno. Per esperienza personale purtroppo si formeranno delle alghe nel periodo di stazionamento anche se lo lascerai vuoto. Io ho dovuto oscurarlo e adesso va bene.
0 #1 saverio 2013-05-06 00:24
.Scusate per le foto che sono state pubblicate.non in ordine di lavorazione .!
