QUANTA ACQUA HO CONSUMATO

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 10340

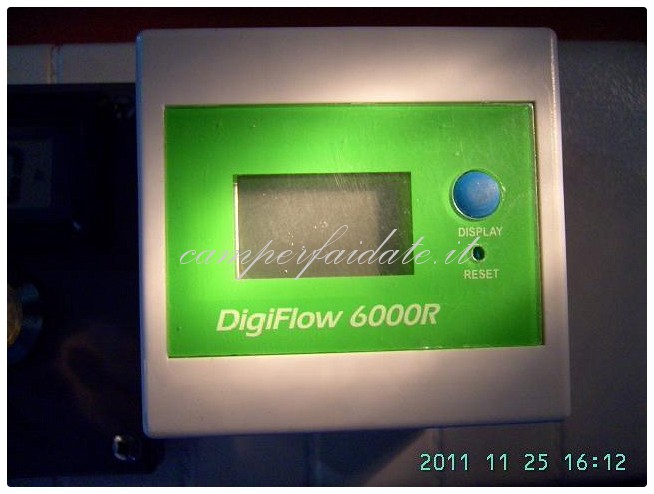

Per controllare la riserva d’acqua ho pensato di inserire nel circuito idraulico del camper un conta litri digitale. Su ebay ho trovato il DigiFlow 6000R che và bene allo scopo

1-Camperfaidate

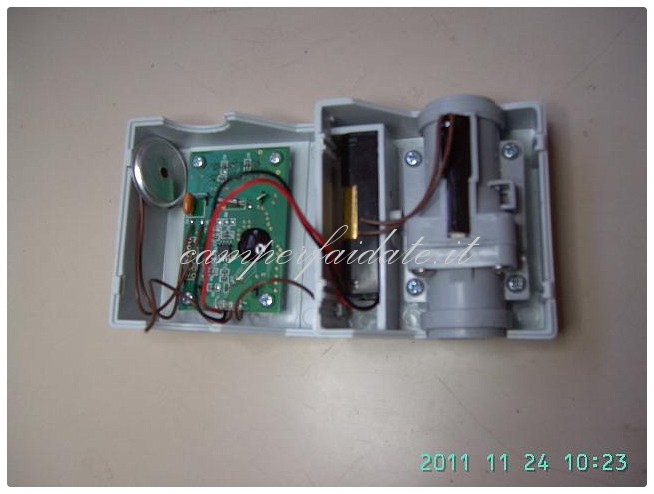

Dopo averlo aperto ho tagliato i due fili che vanno alla scheda e tolto la turbina.

2-Camperfaidate

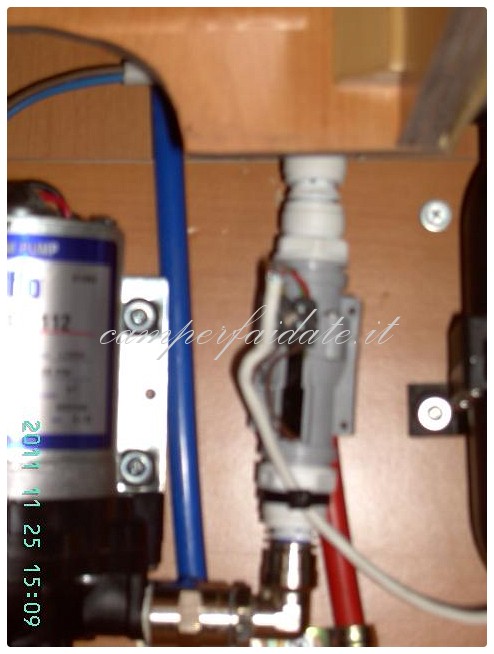

Ho messo due mammut ai fili che escono dalla turbina e con gli opportuni raccordi ho posizionata la stessa dopo la pompa.

3-Camperfaidate

Con un cavetto bipolare ho portato il segnale davanti vicino la dimette, dove ho posizionato il conta litri e ho collegato il cavetto alla scheda.Quando si riempiono i serbatoi con un pulsantino si azzera il conta litri, che dà un conteggio progressivo. Il circuito è  alimentato da due pile a stilo,che dovrebbero durare tanto perché dopo 10 secondi di inattività si spegne il display mantenendo però la memoria.

By: Matteo


AVVERTENZE







Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #33 fabio 2012-02-09 23:37
mi piace un sacco come idea, chissà quando potrò metterla in pratica nel mio vecchietto, bravo davvero ciao
0 #32 riccardo 2012-02-09 23:02
Le batterie si trovano ancora nella scatola del dispay. Dalla turbina partono solamente due fili che mandano gli impulsi alla scheda.
Ciao Matteo
0 #31 ShirleyC Maso125 2012-02-09 12:02
mi sono espresso male scusa,
intendevo chiederti se le hai portate insieme al display nel camper ( visto che nella seconda foto (dove hai montato la girante) non si vedono più..
quindi hai portato due o quattro fili?
grazie
0 #30 riccardo 2012-02-08 21:06
Ciao. Le batterie si trovano nella parte superiore della scatolina. Nella foto del dispositivo aperto si vedeno chiaramente i fili nero e rosso che vanno dalle batterie alla scheda.
Matteo
0 #29 ShirleyC Maso125 2012-02-08 15:53
scusa matteo, ma non riesco a capire dove sono posizionate nella foto le batterie.. grazie per l'aiuto e complimenti per l'idea.
raffaele
0 #28 ShirleyC Maso125 2012-02-08 15:50
scusa matteo, ma non riesco a capire dove sono posizionate nella foto le batterie.. grazie per l'aiuto e complimenti per l'idea.
raffaele
0 #27 alfredo 2011-12-19 12:48
Il link della pagina dell'azienda di Bergamo:
http://www.novacquashop.com/product.php~idx~~~68~~CONTALITRI+CONTATORE+DIGITALE+A+PILE+DIGIFLOW+6000R~.html
0 #26 bruno 2011-12-06 18:22
ciao a tutti, bellissime entrambe le idee "contalitri", ovvio che quella iniziale è più...tecnologica, anche se quella di bruno44 è sicuramente a prova di...rotture.
Volevo sapere, da Redalf64 se mi può dire quale è il negozio di Bergamo on-line.
grazie e un saluto a tutti
bruno
0 #25 Simone 2011-12-05 16:27
Complimenti per l'ottima idea.
0 #24 costa 2011-12-01 12:19
Condivido alla grande
0 #23 undertaken 2011-11-30 23:33
ok grazie per l'aiuto
0 #22 Rossano 2011-11-30 20:50
Grandissima IDEA!!! per me dovresti chiedere una roialty a tutti quelli che la copiano, me compreso
0 #21 riccardo 2011-11-30 00:34
Citazione undertaken:
Una domanda: se volessi alimentare il contatore tramite 12v, come dovrei fare ? Intendo (sono ignorante in materia) cosa ci vorrebbe per collegare i 12 v al posto dell'alloggiamento delle pile ? Sarebbe fattibile ? Magari con un interruttore che stacca/attacca la corrente ....

Si può sicuramente alimetare il contalitri con un riduttore di tensione 12V >3V, che si può acquistare su ebay per una decina di euro. Non sò se ne vale la pena essendo il display a cristalli liquidi che consuma poco.
0 #20 riccardo 2011-11-29 23:45
Citazione eliogiro:
idea ottima posso sapere costi e ingombri del lettore ciao grazie

Come ho scritto precedentemente io ho pagato il contalitri 32€+sp.Le misure di ingombro sono:
L 73mm H 69mm P 52mm
0 #19 primo 2011-11-29 23:23
grande idea sembra l'uovo di colombo mi adeguo e copio l'idea
0 #18 undertaken 2011-11-29 23:12
Una domanda: se volessi alimentare il contatore tramite 12v, come dovrei fare ? Intendo (sono ignorante in materia) cosa ci vorrebbe per collegare i 12 v al posto dell'alloggiamento delle pile ? Sarebbe fattibile ? Magari con un interruttore che stacca/attacca la corrente ....
0 #17 elio 2011-11-29 19:59
idea ottima posso sapere costi e ingombri del lettore ciao grazie
0 #16 Andrea 2011-11-28 22:35
Woow,è la più bella idea che abbia mai visto,eccezzionale!
0 #15 bruno 2011-11-28 17:12
si potrebbe mettere anche un piccolo monitor ad infrarossi..........
saluti bruno
0 #14 massimo 2011-11-28 16:34
Mi associo anch'io al BRAVO per il lavoro perfetto di Matteo, anche se, devo dire, l'idea di Bruno mi stuzzica...
0 #13 Mauro Pazzi 2011-11-28 15:30
Anche io mi associo per i complimenti bel lavoretto direi con i fiocchi
Bravo!!!!!!!!! ;-)
0 #12 bruno 2011-11-28 11:33
ciao matteo, ed un saluto a tutti, io ho collegato nella parte più bassa del serbatoio acqua un semplicissimo tubo da innaffiamento giardino e portato al di fuori del sedile dinette in verticale, è segnato esattamente il livello del serbatoio, senza manutenzioni e spese, inoltre, come facciamo noi in edilizia per tirare i livelli, ho versato un piccolissimo goccetto di vino rosso per evidenziarlo meglio, la parte verticale esterna è un tubetto di policarbonato infrangibile, inserito su protezione di legno, molto solido, rigido naturamente trasparente, nella sommità del tubetto rigido ho messo una valvolina di sfiato da termosifoni per chiudere quando non mi serve.
saluti bruno
0 #11 riccardo 2011-11-28 10:06
Citazione Donald32:
Veramente interessante Matteo , ma quanto costa il flussimetro? Ottima i dae e splendiada realizzazione.

Ciao Donal32.Ho visto che redalf64 ha già fatto una ricerca,anch'io l'ho pagato 32€+sp.Della stessa ditta c'è anche il modello 8000T che dà un conteggio regressivo ma parte da 500L che non fà il caso per i camperisti.
0 #10 alfredo 2011-11-27 23:56
Interessantissimo: utilissimo, pratico, semplice da realizzare e relativamente economico: ho visto il contalitri su ebay ad euro 52,99 + 9,99 di spedizione, oppure in un negozio online della prov. di Bergamo ad Euro 32 + 9,50 con corriere espresso. Penso proprio che sarà anche un mio prossimo lavoretto, qualcuno ha trovato condizioni migliori? Complimenti Matteo!
0 #9 giorgio 2011-11-27 23:28
Complimenti ottimo lavoro. Lavoro assolutamente da copiare grazie
BRAVO
+1 #8 Massimo 2011-11-27 23:01
Idea Geniale. Già trovato su €bay. Mi sa che copio anchio!
+1 #7 francesco 2011-11-27 22:41
ottimo lavoro,complimenti,te lo copio anche io,bravo.
+1 #6 savino 2011-11-27 22:28
bravo!!
finalmente un vero fai da te che supera le dotazioni standard ed esose fuori misura
+1 #5 ANDREA 2011-11-27 22:28
BELLISSIMA IDEA !!!!! MI SA' CHE TROVERAI TANTI CHE TE LA COPIANO...IO COMPRESO . COMPLIMENTI!!!! :-)
+2 #4 franco 2011-11-27 22:21
Questa è un'idea molto interessante,complimenti per l'inventiva!
Aspettiamo costi e luoghi di acquisto dell'aggeggino in questione.Ottimo lavoro e sopratutto molto utile :D
0 #3 Riccardo Bosa 2011-11-27 20:31
In effetti l'indicazione dell'acqua rimasta nel serbatoio è sempre molto approssimativa anche con le centraline più sofisticate, sarà che per me l'unità di misura è il litro e non il "circa 3 barrette!
Non fidandomi dell'indicatore li livello infilafo una mano nel serbatoio ed andavo "ad occhio"
Bell'idea non ci avevo mai pensato!!
+2 #2 undertaken 2011-11-27 18:51
ottimo, non ci avevo mai pensato. Ti copio l'idea
+2 #1 Donato 2011-11-27 18:49
Veramente interessante Matteo , ma quanto costa il flussimetro? Ottima i dae e splendiada realizzazione.
