GAVONE LATERALE PER GENERATORE

Valutazione attuale: 4 / 5

Stella attivaStella attivaStella attivaStella attivaStella inattiva

Dettagli
Visite: 10920

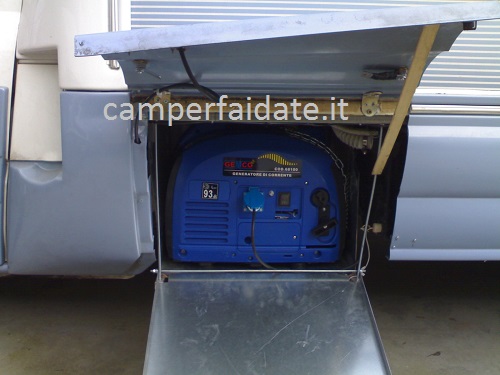

Questa è una realizzazione che ho fatto sul mio camper, ho preso spunto da un precedente lavoro visto sul v/s sito  e con un pò di tempo a disposizione l'ho realizzato.

occorente:

un generatore di corrente;

un box a misura realizzato da un amico fabbro misure  (cm. 48 x 45 x 32);

quattro tiranti dm. 6mm. con relativi bulloni da 6;

cinque metri di cavo elettrico bipolare;

una spina femmina;

due serrature tipo cassetta postale;

spesa complessiva €. 250,00 compreso il generatore.

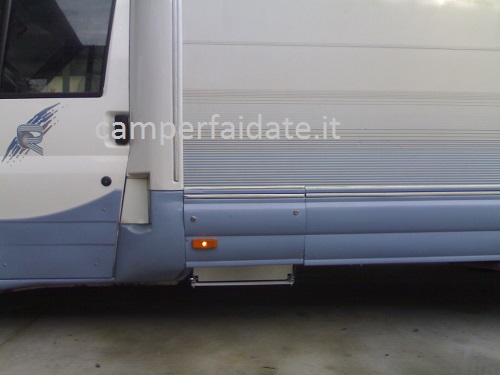

 gavone-678 1

gavone-678 2

gavone-678 3

gavone-678 4



grazie

By:Francesco






alt

altAVVERTENZE


Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #13 Darlen ethoma 2013-03-01 21:02
il tutto è fissato al pavimento con i tiranti?
0 #12 Gavino 2013-02-18 17:16
ciao francesco mi potresti spiegare passo passo il collegamento del generatore alla rete del camper, dove hai fatto passare il cavo il raccordo con la presa che continuo a non capire, e poi hai messo la presa a terra del generatore? etc etc.
0 #11 Francesco 2013-01-29 10:25
piccolo raccordo esterno con maschio 220v e femmina 380v.
-1 #10 Gavino 2013-01-29 00:55
mi sfugge come hai collegato il generatore al camper, dalla foto vedo una presa femmina da 10 ampere che presumo arrivi dal generatore e poi?
0 #9 bruno 2013-01-21 01:32
e lo scarico dove lo hai mandato, lo sai che è il primo problema, nel mio ho fatto una tubazione fino a sopra il camper.
attento al surriscaldamento, quel tipo di condizionatore mal sopporta di stare in un gavone.
comunque bel lavoro e complimenti, ciao, bruno
0 #8 mik 2013-01-16 21:42
salve è molto che seguo questo forum traendo moltissime idee da realizzare e avendo realizzato una cosa molto simile solo che purtroppo nn ho pensato di postare il mio lavoro , faccio presente che dopo numerose prove ho optato per smontare il generatore dal suo involucro , perche la temperatura nell'alloggio diventava rovente , e ho posizionato il servìbatoio fuori dall'alloggiamento del generatore , il lavoro che hai fatto è molto bello e ben fatto , ma nn sottovalutare quello che ti sto dicendo esiste il pericolo di incendio !!!!
+1 #7 livingstone 2013-01-15 18:41
Forse non sarebbe male foderare l'interno del box con materiale fonoassorbente e prevedere sul fondo un materassino antivibrazioni o qualche cosa di simile...per quanto silenzioso possa essere renderlo ancora meno rumoroso sarebbe un'idea apprezzabile ed apprezzata sopratutto da eventuali "vicini"..Comunque il lavoro esteticamente è realizzato bene!!! Buon tutto a tutti
0 #6 marco 2013-01-15 17:57
Posso consigliare dopo questa realizzazione, l'adozione di un relè 220 Volt 2 Poli per commutare direttamente l'energia prodotta dal generatore rispetto a quella prelevata dalla presa di ingresso per rendere automatico il passaggio senza cavi aggiuntivi anche perchè, la presa di corrente del generatore non offre un grado di protezione all'acqua rispetto alle prese azzurre in caso di pioggia per cui è a rischio di cortocircuito.
-1 #5 Francesco 2013-01-15 13:06
gli step sono i seguenti:
1) smontaggio della intera bandella laterale (fascione azzurro)
2) misura degli spazi di ingombro sottostanti che possono variare a seconda dei casi quelli a mia disposizione li ho indicati nella misura del box (cm.48x45x32)
3) sistemazione dei tiranti (4 bulloni senza testa da circa 50 cm. l'uno che poi ho tagliato per la parte eccedente.
4) inserimento e blocco del box a mezzo degli stessi.
5) montaggio cerniere e serrature.
6) passaggio del filo elettrico.
7) collegamento dello stesso al generatore a mezzo spina shuko.

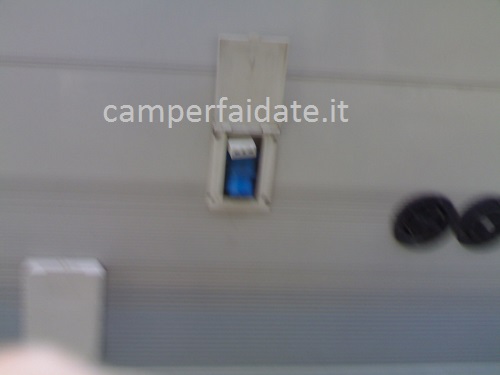

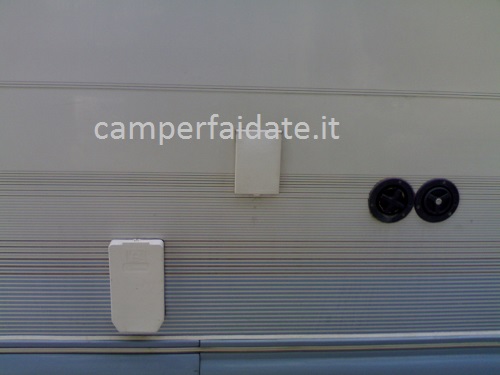

8) spina femmina in uscita su presa laterale con conseguente collegamento di piccolo raccordo esterno con maschio 220v e femmina 380v.
Spero di essere stato chiaro.
0 #4 Francesco 2013-01-15 12:59
lo userò esclusivamente a sportello aperto anche se il box di cui sopra è dotato di griglie forate di raffredamento e in più è predisposto per una ventola supplementare per il raffredamento. Comunque è da tener presente che lo stesso generatore è "boxato" quindi è già predisposto per il raffredamento.
0 #3 Fausto 2013-01-15 12:03
Lo userai a box chiuso o aperto?
Se lo usi a box chiuso, come pensi di gestire la questione della ventilazione e del surriscaldamento?
+1 #2 Andrea 2013-01-15 11:49
Senza foto e descrizioni dettagliate di come è stato realizzato questo lavoro è praticamente inutile agli altri. Bellissimo il lavoro finito ma non si potrà mai sapere quali sono stati i vari step per la realizzazione (ed eventuali problematiche e come le hai risolte).
+1 #1 fabio 2013-01-15 10:13
Viste le foto dettagliate e la precisa descrizione, non avremo alcuna difficoltà a realizzarlo anche sul nostro camper :D
