CARTELLO CARICO SPORGENTE

Valutazione attuale: 5 / 5

Dettagli: Creato: Giovedì, 10 Gennaio 2013 20:42; Scritto da Maury; Visite: 5266

Ho deciso di fare anche io questo lavoro perchè trovavo troppo laborioso e noioso nonchè lento dover mettere e togliere il cartello per carichi sporgenti, ci sono già altri lavori simili ma non uguali, io ho puntato alla semplicità di utilizzo.....spero di esserci riuscito

Materiale occorrente:

Cartello carichi sporgenti omologato di metallo

Particolari in plastica (della FIAMMA) per assemblare il cartello al portabici

Una staffa di alluminio

Un pezzo di tubo del diametro dei tubi del portabici

Rivetti

Bulloni con dadi autobloccanti

Corda elastica con 2 ganci

Innanzitutto ho tagliato da una piastra di alluminio dello spessore di 2mm la staffa con forma ad u che ho poi rivettato al cartello

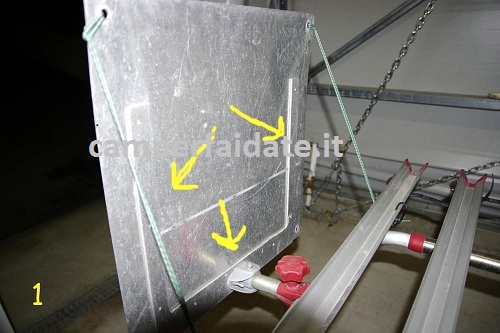

FOTO1

Ho tagliato il tubo di modo che non fosse troppo corto (se dovete caricare tre bici) e non troppo lungo per non avere troppa sporgenza I raccordi li ho acquistati da un rivenditore di articoli per camper, dalla foto si capisce come li ho fissati,

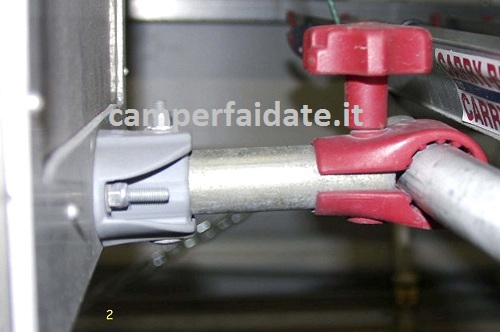

FOTO2

notare la staffa in alluminio di rinforzo nella parte anteriore del cartello che serve a tenere il raccordo di plastica grigio

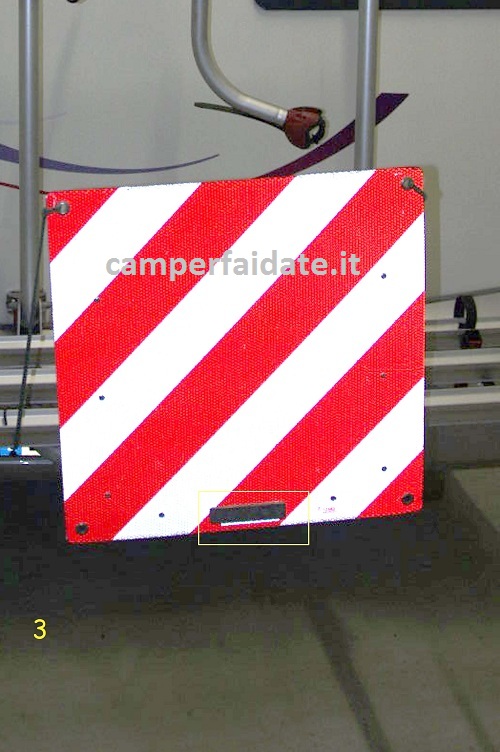

FOTO3

Ho poi utilizzato due pezzi di corda elastica con ognuna un gancio che tengono in sicurezza il cartello nel caso, a causa di buche o altro, dovesse tendere ad abbassarsi( anche se non è mai successo, basta chiudere bene la manopola rossa)

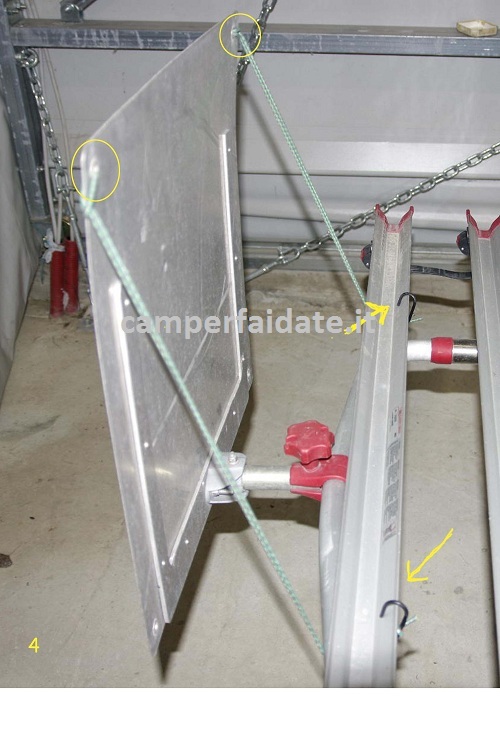

FOTO4

Per utilizzarlo con il portabici chiuso bisogna svitare completamente la manopola rossa ,togliere la vite e ruotare di 180° il cartello, richiudere il tutto et voilà il gioco è fatto.(Questo è l'unico particolare un pò piu' macchinoso, ma io ho sempre il portabici carico quindi per me non è un problema....magari però a qualcuno viene un' idea per ovviare a quest'ultimo inconveniente.)

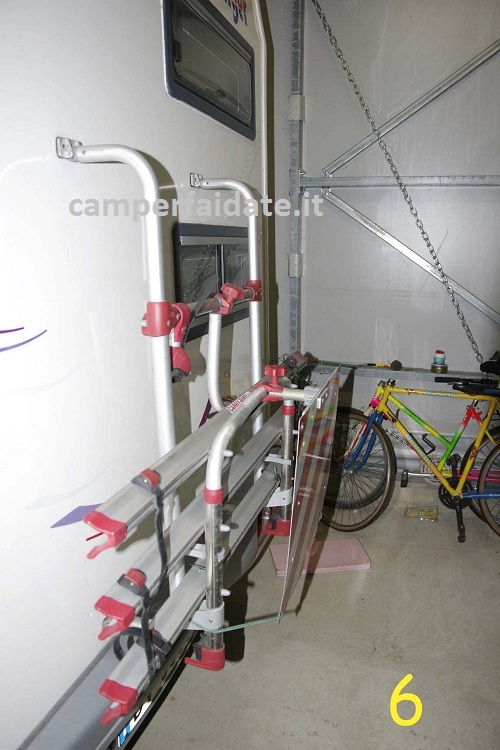

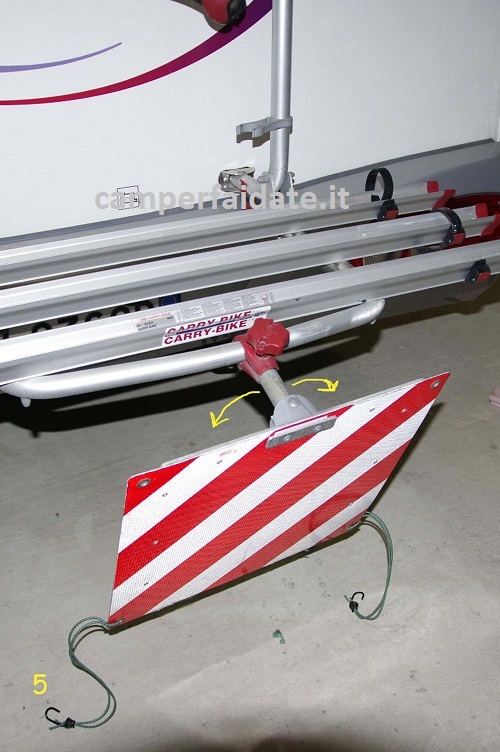

FOTO5-6-7

con la manopola rossa basta allentare un pò la chiusura e far scendere verso il basso il cartello per semplificare le operazioni di carico scarico biciclette

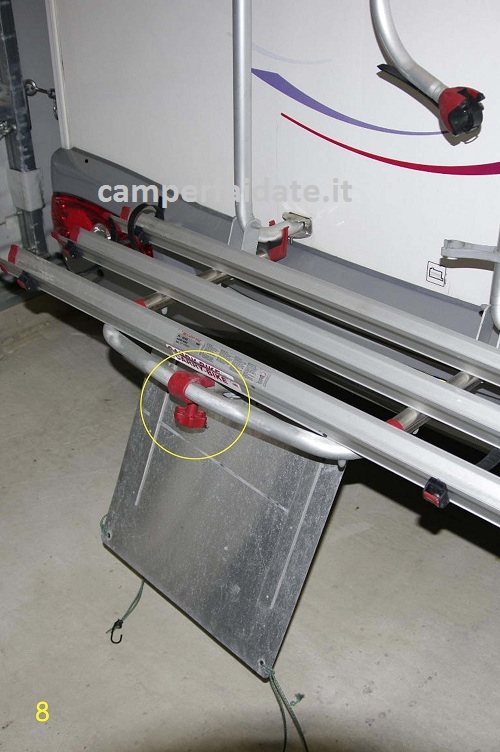

FOTO8

By: Maury
