REALIZZAZIONE GAVONE LATERARE SU SB 678

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 7125

 Salve vi invio questa mia realizzazione sul mio SB678 del 2003, dato che il precedente propritario aveva montato gia' le serrature sul fascione laterale sulla parte inferiore, (e non so come riusciva ad aprire il portello, dato che aveva montato le classiche cerniere a nastro in ferro), mi sono dilettato a sfruttare quanto piu' possibile lo spazio riuscendo a ottenere un gavone 500X500X1780 con un portello di accesso 300X1740. Il tutto è stato realizzato con lamiere in alluminio e sostegni in ferro zincato, rivettato con rivetti speciali antirottura.Le cerniere del fascione le ho realizzate io modificando delle cerniere per finestre cosi apro tutto il fascione compreso la guarnizione. Ora devo solo pulire e rifinire sotto le cerniere e trovare un sistema per mantenere aperto il fascione( per eleiminare il bastone di legno).

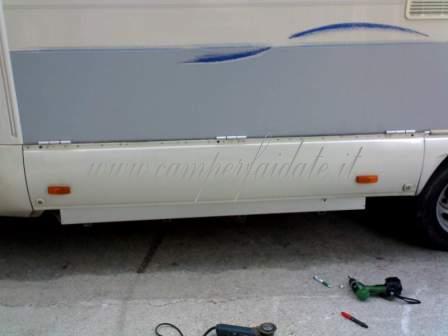

gav1

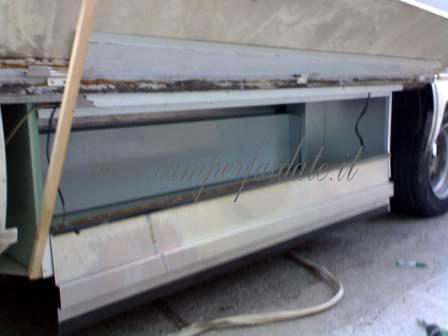

gav2



gav4

Grazie per l'attenzione. Un saluto Trony73.



alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

-1 #3 leo1 2010-09-06 02:04
Bella realizzazione, sul mio Arca dove sono di serie i gavoni laterali, lo sportello viene tenuto su da un pistone tipo portabagagli vettura.
Se il peso dello sportello è basso potresti utilizzare anche i ricambi per gli sportelli a vasistas delle cucine.
Mi dissero che la potenza espressa in Newton 100Nw corrispondeva fratto 10 al peso che può sorreggere (100Nw = 10 kg)
ciao e buon lavoro.
Marcello
0 #2 Luca 2010-09-06 01:42
Per ciò che riguarda invece la sostituzione del bastone,ci sono presso i brico center delle aste con molle all'interno che piazzate nel modo giusto ti tengono su lo sportello,oppure da buon fai da te recuperi le molle del bagagliaio di qualche auto,dipende quanto ti occorrono lunghe e quanto è peso lo sportello,e addio bastone..!!!! :lol:
0 #1 orlando 2010-09-02 21:53
Bel Lavoro ;-)
Solo una domanda, anzi due, se il gavone ha 1780mm, allora sei andato a coprire i supporti delle balestre, se devi intervenire, come fai?
dove hai ancorato i supporti del gavone(quelli zincati che citi)?


Ciao
Gianfranco
