VALVOLA A GHIGLIOTTINA AD AZIONAMENTO PNEUMATICO

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Categoria: Elettronica & Elettromeccanica
Visite: 5741

leggi-faidate

Vorrei proporvi l'azionamento della valvola di scarico delle acque grigie con un sistema pneumatico molto semplice da realizzare e che penso si possa adattare a quasi tutte le valvole; nel mio caso devo montare la valvola ex novo in quanto sul mio mezzo è presente una valvola da 1" e ci impiego una vita a scaricare il serbatoio. Per quanto mi riguarda la valvola la deve essere montata in verticale avendo il serbatoio molto basso, e pertanto ho predisposto il tutto (valvola e cilindro pneumatico) su una piastra inox mentre l'azionamento sarà effettuato direttamente in cabina. Sperando che le foto e il video siano abbastanza esaustive e che il tutto possa essere utile auguro buoni Km a tutti.

Per il video questo è il link: http://youtu.be/bcKOij8GElg

valvola-pneumatica-1-camperfaidate.it

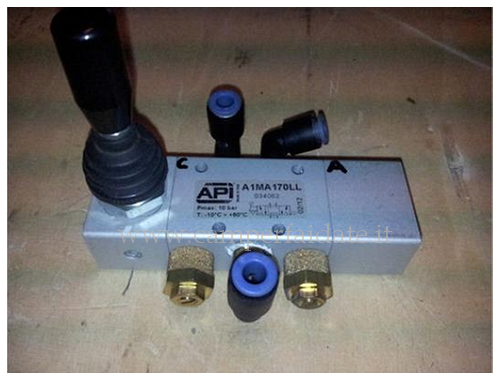

Materiale utilizzato:valvola a ghigliottina (per scarico acque grigie)valvola pneumatica 5/2 con filettatura da 1/8"

valvola-pneumatica-2-camperfaidate.it

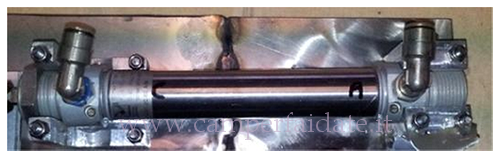

cilindro pneumatico a doppio effetto 20 mm e con stelo 8 cm ( la lunghezza dello stelo va scelta in base all'apertura della valvola a ghigliottina) e filettatura da 1/8"

valvola-pneumatica-3

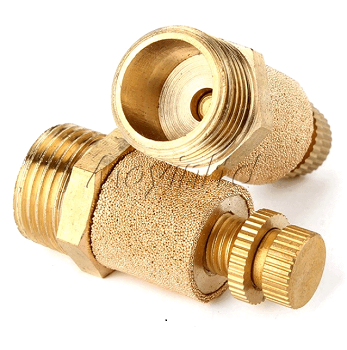

attacchi rapidi per tubo di rilsan da 6mm , filettatura da 1/8" ( 5 pz )silenziatori regolabili (regolando la fuoriuscita di aria si avrà un effetto fine corsa ammortizzato) (2 pz)supporti per il cilindro ( io li ho fatti in base alle mie esigenze ma si vendono già pronti) compressore ( va benissimo quello in dotazione per il per gonfiare le ruote o quelli che si vendono negli Iper per pochi euro) tubo rilsan 6 mm ( quanto basta ad andare,e tornare, dal serbatoio al punto in cui posizionerete la valvola pneumatica )

valvola-pneumatica-4

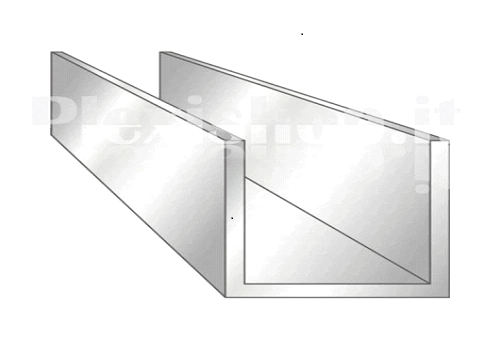

"profilo ad U" di alluminio o qualsiasi altra cosa che possa tenere uniti il manico della valvola con il cilindro pneumatico

Bulloneria varia Il tutto è tutto reperibile presso le aziende che vendono attrezzature per aria compressa o anche su Ebay

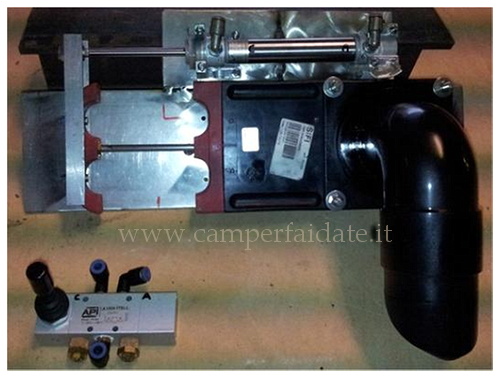

valvola-pneumatica-3-camperfaidate.itBy Vito

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #18 vito 2017-11-01 10:11
Citazione Giancarlo:
Ciao mi interessa tantissimo potresti fare gentilmente un tutor anche visivo passo passo ti ringrazio tantissimo

Ciao, purtroppo non ho fatto un video nel momento dell'assemblaggio, ma se vai su youtube ho caricato un video sul funzionamento della valvola , devi cercare":valvola di scarico pneumatica per camper" e " camper: valvola di scarico acque grigie pneumatica". Avrei voluto caricarli sul sito ma non so come fare
0 #17 Giancarlo 2017-10-31 10:36
Ciao mi interessa tantissimo potresti fare gentilmente un tutor anche visivo passo passo ti ringrazio tantissimo
0 #16 walter 2014-10-14 09:25
Il pistone e'stato montato parallelo per motivi di spazio nel mio caso, ma si puo' montare in altri modi; lo si puo mettere assialmemte sia in testa o anche sovrapposto alla valvola.
0 #15 Luca 2014-10-13 01:11
E' un lavoro che mi piace, forse te lo copierò, però come già scritto meglio montare il pistone il più in asse possibile.
Con il tempo la ghigliottina tende ad indurirsi e ti si potrebbe piantare
0 #14 walter 2014-10-07 10:36
Ma la tua versione elettrica è il kit in commercio o un bel faidate?
0 #13 walter 2014-10-06 21:37
Grazie,avevo cominciato a farlo con un motorino di alzacristalli, ma avrei dovuto mettere rele e finecorsa...ci ho rinunciato, poi mi sono trovato fra le mani alcuni componenti per aria compressa e ho cambiato idea.Per la condensa penso che si scarichi ogni volta che aziono la valvola,e poi penso di spruzzare abbondante olio al silicone nell'impianto in modo tale da mantenere lubrificate le tenute.
0 #12 Fausto 2014-10-06 21:13
Avevo pensato anch'io di comandare la valvola delle grigie pneumaticamente, ma poi valutando la versione a comando elettrico ho optato per quast'ultima.
La cosa che mi ha fatto cambiare idea è l'eventuale congelamento della condensa in inverno, con conseguente bloccaggio del cilindro.
Comunque complimenti, bel lavoro.
0 #11 walter 2014-10-06 16:57
Grazie, uso un piccolo compressorino che ho in dotazione, o vanno benissimo anche quelli che trovi negli ipermercati a 6-7 euro
0 #10 walter 2014-10-06 16:55
E' tutto reperibile presso quei negozi che vendono accessori per aria compressa o anche su Ebay
0 #9 Andrea 2014-10-06 15:23
Bell'idea,ma l'aria per far funzionare il pistone pneumatico dove la prendi?
0 #8 Raffaele 2014-10-06 14:19
Dove lo hai trovato?
+1 #7 Raffaele 2014-10-06 14:18
Giusto! Io la metterei anche solo per farci il figo!!!
Ora cerco un pistoncino a poco prezzo!!!
+3 #6 walter 2014-10-06 13:13
....non è bello ciò che bello ma è bello ciò che piace...Per il tanto lavoro:mi diverto; la spesa è (un terzo) di quello che mi hanno chiesto in negozio e per il tempo non è tanto quello che impiego io , ma quello che faccio perdere agli altri specialmente quando si è in coda e mi è capitato spesso, comunque grazie lo stesso
+1 #5 walter 2014-10-06 11:35
Non ci sono assolutamente problemi di sbilanciamento perchè la forza esercitata dal cilindro è minima,ma si può montare in asse con lo stelo della valvola dipende solo dal posizionamento dello scarico,comunque ben vengano tutte le critiche e i consigli se costruttivi.Ciao e grazie
+1 #4 walter 2014-10-06 11:27
Grazie, hai centrato in pieno il funzionamento, il cilindro è in alluminio e rimane sempre chiuso, mentre lo stelo è inox,per il costo ti dirò che ho visto un kit di apertura valvola a 12V che costa 250 euro, io ho speso solo 13(un terzo) di quella cifra
0 #3 Raffaele 2014-10-06 11:02
Bel lavoro....costoso ma bello!
Il pistone normalmente è chiuso ed esce fuori solo al momento dello scarico, quindi lo sporco non dovrebbe causare danni.
Ciao
0 #2 tullio 2014-10-06 10:47
bel lavoro,unico problema a lungo andare il cilindro lavorando tutto su una parte si rovina facilmente dove scorre il pistone.poi
con lo sporco ancora peggio.ideale sarebbe stato farlo centrale e con il cilindro coperta visto la spesa.pochi euri in piu'.comunque bel lavoro solo per l'impegno
per il lavoro.
+1 #1 Alberto 2014-10-06 09:31
Vale la pena fare questa spesa e tutto questo lavoro oppure attendere qualche minuto per scaricare le acque grige?
