Navigando in rete. ho scoperto questo semplicissimo schema di un rilevatore di pioggia installato di serie  su un'autovettura che in caso di pioggia azionava le spazzole tergi, incuriosito , l'ho realizzato nel giro di poco tempo utilizzando dei componenti di recupero da vecchie schede che conservo gelosamente in un grosso scatolo .Una volta terminato l'ho collaudato ed è stato subito amore a prima vista ,anche perchè alcuni giorni prima ho avuto problemi con la pompa che improvvisamente perdeva acqua all'interno del gavone, il circuito ha funzionato al primo colpo , al semplice contatto col sensore con uno straccio umido andava in allarme ,il passaggio è stato immediato dal banco al gavone del camper, apportando delle semplice modifiche aggiungendo un relè con doppio scambio, una cicalina e un led per essere avvisato acusticamente e visivamente.

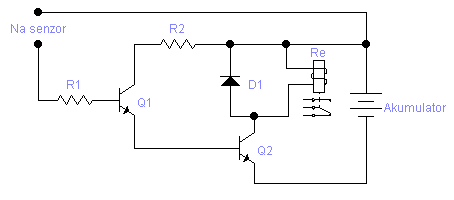

Lo schema

schema

I componenti


Q1: BC107 - Q2: BC107 - D1: 1N4007 - R1: 180 Kohm - R2: 8,2 Kohm - Re: Relè 12V 50mA


Il sensore originale


senzor



Il primo passaggio è stato quello di realizzare i sensori ,ho cercato di semplificare la cosa usando una piastriana  per circuiti stampati ramata in ambi i lati e dividendo elettricamente,su tutte due le facce, semplicemente  tracciando un solco con un punteruolo e saldandoci un cavetto sempre su entrambe le facce per portare il segale al circuito

salva-camper-camperfaidate7

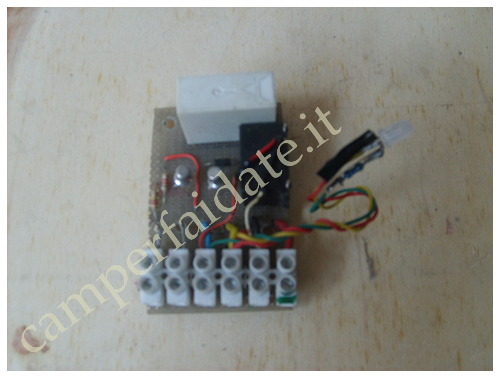

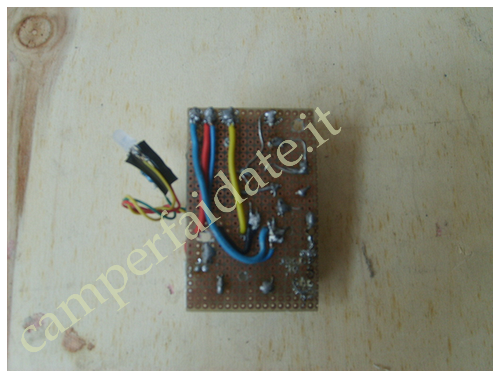

Per a realizzazione del circuito  ho utilizzato una piastrina mille fori per circuiti stampati , scusatemi ma la perfezione non è il mio forte

salva-camper-camperfaidate9

salva-camper-camperfaidate10

Come variante al circuito originale, ho inserito una cicalina e un led che si azionano quando va in allarme e un relè  a doppio scambio per scollegare l'alimentazione alla pompa

salva-camper-camperfaidate5

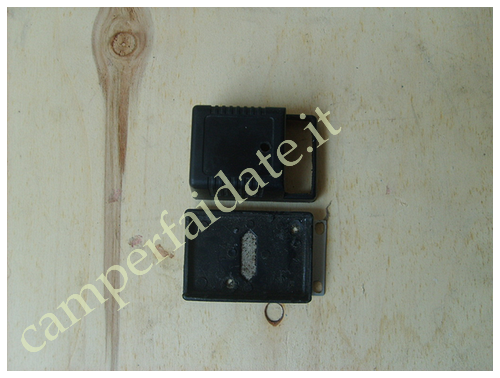

Come contenitore ho usato un caricabatteria di un telefonino in disuso

salva-camper-camperfaidate6

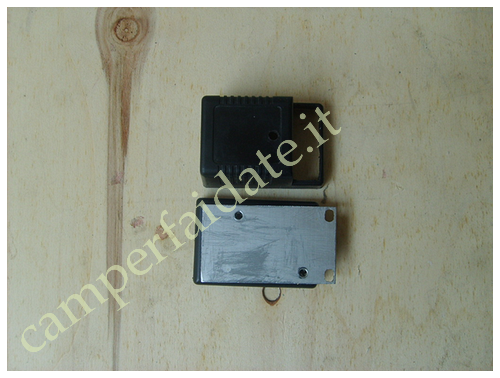

Su un lato ho avvitato una piastra di alluminio sia per otturare il foro ,dove prima era presente la spina elettrica, e sia per poter avere una base dove avvitare delle viti per tenerlo fermo

salva-camper-camperfaidate12

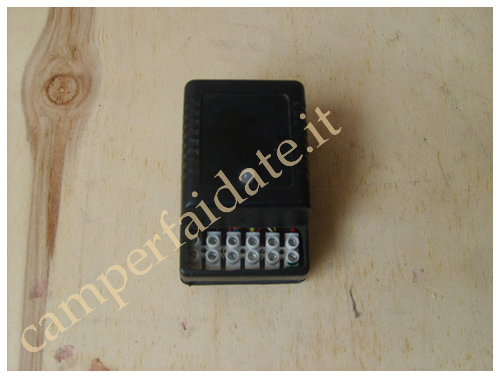

ecco il dispositivo pronto al montaggio

salva-camper-camperfaidate4

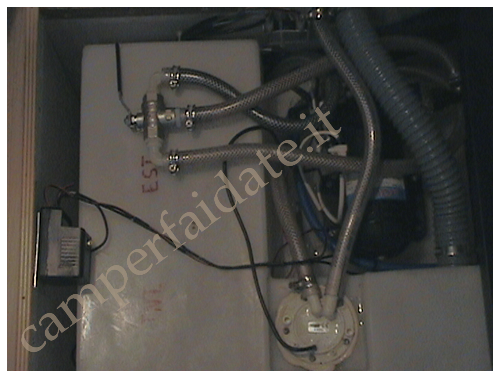

Questo è il posto che ho trovato per montare il salva camper  all'interno del gavone dove è posizionata la poma,

salva-camper-camperfaidate2

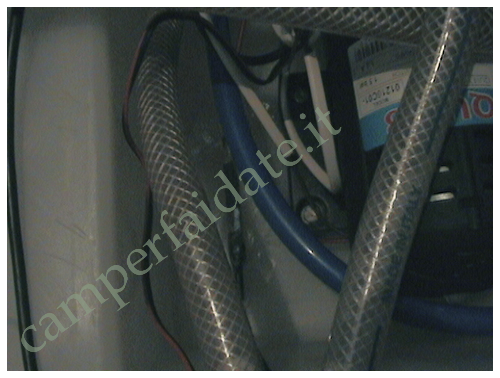

il primo sensore è posto vicino alla pompa

salva-camper-camperfaidate3

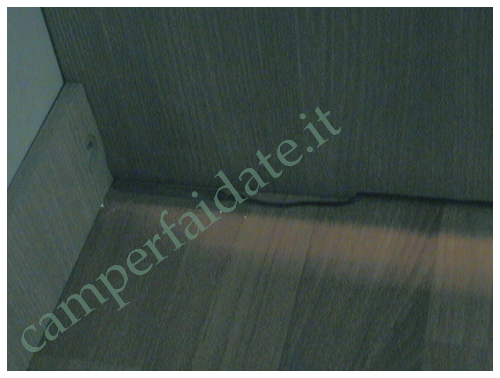

 il secondo sensore è posizionato all'esterno del gavone



Il circuito una volta montato vi darà la certezza di essere avvisato acusticamente, visivamente e di avere la pompa staccata in caso di perdita d'acqua, cosi da salvare   il camper e le vacanze

Buone vacanze a tutti
