VIA LA PUZZA DALLA C 200

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 12463
MATERIALE:
- GUARNIZIONE LAVABO DN50 € 0,50
- PIPETTA ATTACCO SCARICO LAVATRICE € 1,20
- TUBO DI SCARICO LAVATRICE € 4,00
- SCATOLA ELETTRICA € 2,00
- VENTOLA SOFFIANTE € 15,00

- MICROINTERRUTTORE € 1,10

HO TOLTO LA VALVOLA DI SFIATO DELLA CASSETTA C200 E HO INSERITO LA GUARNIZIONE LAVABO DOVE VIENE ALLOGGIATA LA PIPETTA LAVATRICE CHE COLLEGATA AL TUBO DI SCARICO LAVATRICE FUNGE DA CONDOTTO DI EVACQUAZIONE ODORI.HO PRATICATO UN FORO DN 25mm SUL FONDO DELLA CELLULA NEL VANO DELLA CASSETTA C200 E HO INSERITO IL TUBO CHE ANDRA' COLLEGATO ALLA VENTOLA .

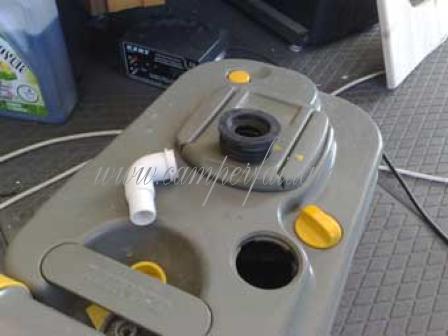

cas01

GUARNIZIONE E PIPETTA

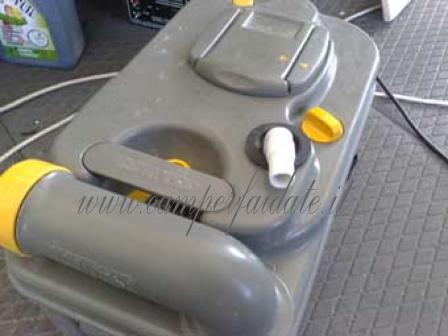

cas02

cas03

cas04

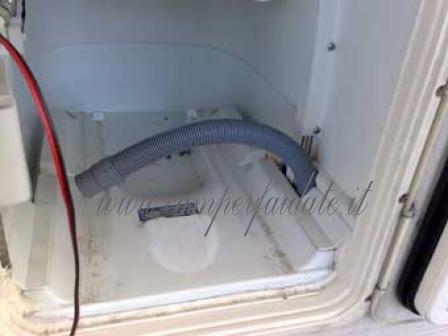

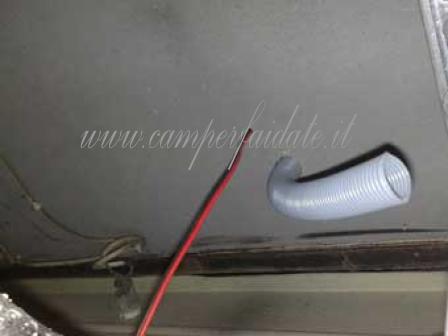

TUBO NEL PASSAGGIO SUL FONDO DELLA CELLULA

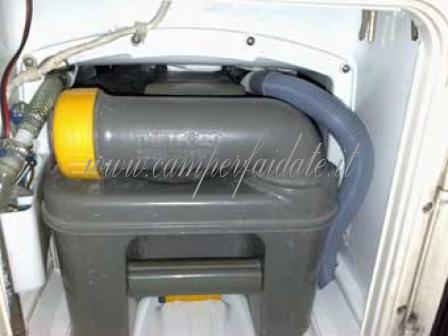

cas05

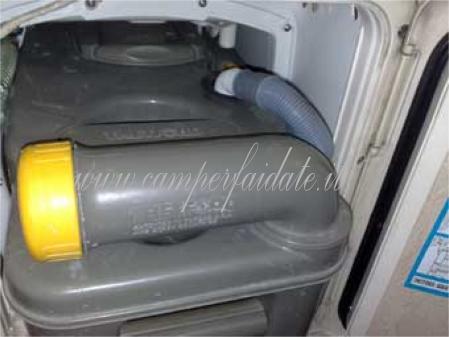

cas06

cas07

MEDIANTE LA SCATOLA ELETTRICA HO CREATO L'ALLOGGIAMENTO PER LA VENTOLA SOFFIANTE E SUCCESSIVAMENTE L'HO FISSATA IN CORRISPONDENZA DEL TUBO PER CREARE L'ASPIRAZIONE.

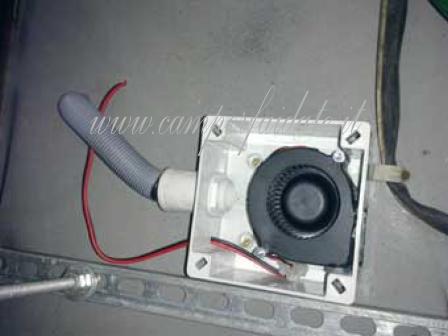

cas08

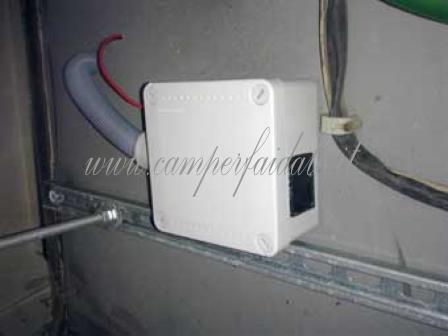

cas09

INOLTRE HO INSERITO UN PICCOLO MICROINTERRUTTORE SULLA LEVA DI APERTURA DEL WC IN MODO DA ATTIVARE LA VENTOLA OGNI VOLTA CHE SI APRE LA PALETTA DEL WC

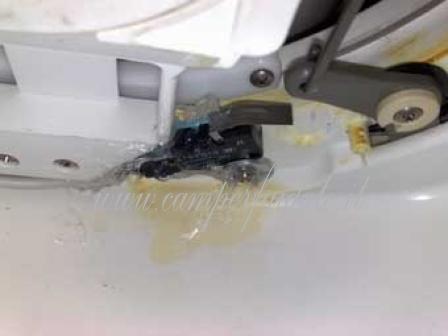

cas10

MICROINTERRUTTORE PER AUTOMAZIONE ACCENSIONE VENTOLA DI ASPIRAZIONE

SALUTI A TUTTI  BY : MASSI1103

AVVERTENZE



Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #15 massimo 2017-09-27 23:08
Citazione paolo:
Ciao cosa hai usato per fare un foro da 25?

Ciao Paolo ho usato una fresa classica da 25mm per legno
-1 #14 paolo 2017-09-18 13:11
Ciao cosa hai usato per fare un foro da 25?
0 #13 massimo 2012-07-19 03:57
Citazione mrighetti:
Ciao...sto realizzando un lavoro similare cercando di apportare le necessarie modifiche prese dai vari commenti lasciati nei post e penso che la prossima settimana la invierò per la pubblicazione. Riguardo al tuo lavoro, volevo chiederti u a cosa adesso che lo hai provato e quindi ti puoi essere accorto di eventuali vantaggi e svantaggi : quando togli la cassetta devi togliere anche il tubo.... Come fai per non fare uscire i liquami dal foro dove hai innestato il tubo ? E' difficile dire che tieni la cassetta dritta dal camper allo svuotatoio......
Grazie

Citazione mrighetti:
Ciao...sto realizzando un lavoro similare cercando di apportare le necessarie modifiche prese dai vari commenti lasciati nei post e penso che la prossima settimana la invierò per la pubblicazione. Riguardo al tuo lavoro, volevo chiederti u a cosa adesso che lo hai provato e quindi ti puoi essere accorto di eventuali vantaggi e svantaggi : quando togli la cassetta devi togliere anche il tubo.... Come fai per non fare uscire i liquami dal foro dove hai innestato il tubo ? E' difficile dire che tieni la cassetta dritta dal camper allo svuotatoio......
Grazie

Ciao..io sono pienamente soddisfatto di quanto realizzato anche nei gg più caldi in bagno non si sente alcun odore e neanche mentre si usa il wc....non si sente alcun odore...
per quanto riguarda il foro che resta togliendo il tubo di aspirazione ho semplicemente applicato un tappo di plastica di sezione adeguata dn 32mm trovato in magazzino idraulico per i tubi di scarico ad innesto.
massi
0 #12 Max Righetti 2012-07-15 21:53
Ciao...sto realizzando un lavoro similare cercando di apportare le necessarie modifiche prese dai vari commenti lasciati nei post e penso che la prossima settimana la invierò per la pubblicazione. Riguardo al tuo lavoro, volevo chiederti u a cosa adesso che lo hai provato e quindi ti puoi essere accorto di eventuali vantaggi e svantaggi : quando togli la cassetta devi togliere anche il tubo.... Come fai per non fare uscire i liquami dal foro dove hai innestato il tubo ? E' difficile dire che tieni la cassetta dritta dal camper allo svuotatoio......
Grazie
0 #11 Massimo 2010-11-24 00:08
Perfettamente d'accordo; forse potresti
lasciare appena appena aperta la ghigliottina.....otterresti, fra l'altro, un ottima ossigenazione, ergo, ossidazione aiutando il liquido blu a fare il suo lavoro.

Grazie massi!

Massimo...
0 #10 massimo 2010-11-23 23:41
la guarnizione tiene bene fino li nessun problema .
Per il fatto di lasciare accesa la ventola sempre ci avevo pensato anch'io ma ho ragionato in questo modo:
tappando lo sfiato della cassetta con il tubo e ventola nel momento in cui io chiudo la ghigliottina della cassetta non entrerebbe più aria da nessuna parte e la ventola non aspirerebbe nulla .
Nella tua realizzazione "mamomamo" che presumo di aver visto hai lasciato integro lo sfiato della cassetta e quindi la ventola ha un senso farla girare in continuo in quanto continua ad aspirare . Mi sbaglio?
massi1103
0 #9 massimo 2010-11-23 23:30
grazie sicuramente è migliorabile sotto tanti punti di vista ed eventuali consigli sono sempre ben accetti . Per quanto riguarda l'effetto sifone ho provato a riempire la cassetta completamente e ti assicuro che la ventola non riesce a risucchiare il liquido , come ho detto in precedenza il tubo fa una curva verso l'alto prima di scendere creando un sifone al contrario più alto della bocca della cassetta .
Questo è il mio contributo a questo bellissimo sito che permette questa opportunità .
massi1103
0 #8 Massimo 2010-11-23 12:58
Direi che sei stato bravo nel trovare la soluzione per sostituire il pezzo dello sfiato thetford con pezzi standard; ma sei sicuro della tenuta della guarnizione? Do per scontato che sia così. Quello che trovo un po' limitativo è che, così la puoi attivare solo a ghigliottina aperta....La flatulenza si genera anche in caso di inutilizzo. Personalmente, avrei previsto la possibilità di lasciare andare la ventola anche in continuo, tanto assorbe circa 0,3A.
0 #7 Massimo 2010-11-22 18:12
ciao e complimenti per il lavoro... ma devi essere molto accorto nell'utilizzo:
posso farti notare che, siccome il tubo scende giù, ci potrebbe essere l'effetto sifone se malauguratamente la cassetta si dovrebbe riempire troppo, e dato che la guarnizione è spessa circa 4cm, la cosa è molto probabile.
in altre realizzazioni il tubo e la ventola sono sempre montati al di sopra delle casse o cassette.
ciao
+2 #6 massimo 2010-11-22 12:14
la ventola l'ho trovata in un negozio di elettronica del mio paese viene utilizzata per i computer portatili
Se invece fai una ricerca su internet digita "ventola soffiante 12v" su google
massi1103
0 #5 fabriziogreco 2010-11-22 08:45
Bel lavoro... la ventola dove l'hai trovata?
0 #4 massimo 2010-11-22 00:46
grazie per quanto riguada lo scarico della vaschetta sgancio la pipetta bianca e metto semplicemente un tappo nella guarnizione .
Invece quando sono in viaggio e ho la vaschetta piena e faccio una "curva" non succede nulla in quanto forse dalle foto non si vede bene ma il tubo prima di scendere fa una curva verso l'alto non permettendo a eventuali fuoriuscite di liquido di infilarsi nel tubo e nella ventola
massi1103
+1 #3 sir 2010-11-22 00:01
Dopo aver visto in fiera ho optato per il kit da 36 euro originale in pratica sostituisce lo sfiato con altro aperto e sostituendo sempre nel kit dato un pezzo in alto dentro il camper poi come ha fatto il nostro amico ventola pc e scatola piccola attaccata alla porta in alto si chiude a pelo, e esterno la linguetta che ti danno sempre nel kit interuttore interno che quando spengo la pompa si spegne.però in caso di pieno il galleggiante fa da tappo come l'originale. quando il nostro amico e pieno è fa una curva non vorrei essere al posto della ventolina almeno credo.
+ avanti metto foto ciaoo bravo comunque
0 #2 Mauro Rossi 2010-11-21 23:49
ciao, ottima idea. Una sola domanda, quando devi scaricare? non fuoriesce il contenuto? :-*
saluti e buonu km
0 #1 MAURIZIOVR 2010-11-21 23:43
complimenti per fortuna una persona che usa la testa bravo ,ti copio
