MONTAGGIO PANNELLI SOLARI

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 11089

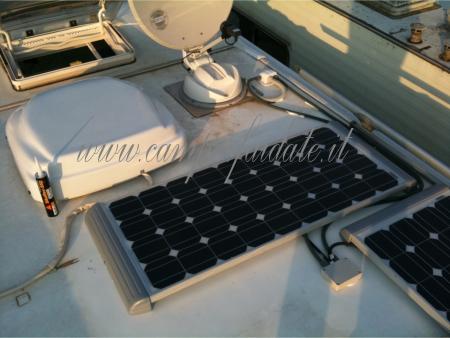

Montaggio di due pannelli solari monocristallini da 90 watt ciascuno.Per il montaggio ho utilizzato delle staffe di alluminio su cui sono stati avvitati i pannelli con viti parker. In un secondo momento ho fissato le staffe sul tetto con il collante Sikaflex 252 che ha permesso di non fare buchi.

1

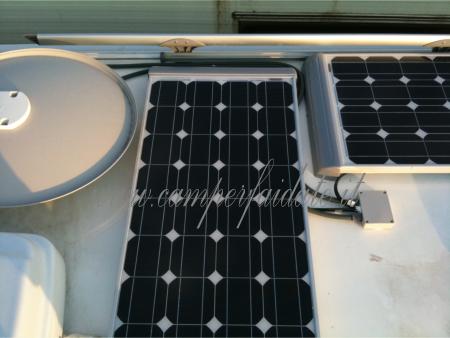

Scatola derivazione per le giunzioni dei cavi del pannello con le prolunghe per raggiungere la centralina.

2

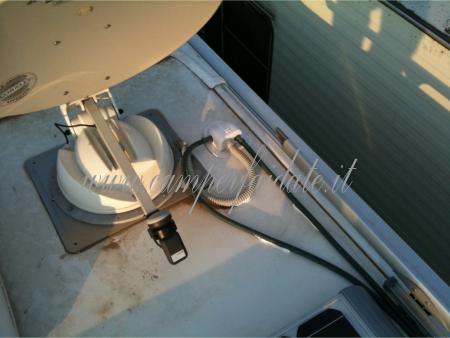

Per portare i cavi provenienti dalla scatola di derivazione all’interno del mezzo ho sfruttato il passacavi della parabola sul quale ho fatto due fori ed ho collegato il corrugato in modo da non permettere infiltrazioni. Poi ho incollato il passacavi sul tetto sempre utilizzando il Sikaflex 252 in modo da sigillare il foro.


3

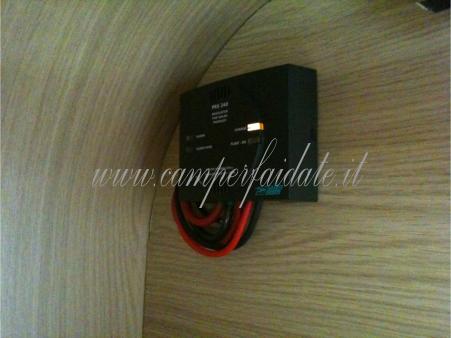

Ho fatto passare i cavi all’interno del pensile a fianco della porta di ingresso dove ho fissato il regolatore di carica.

4

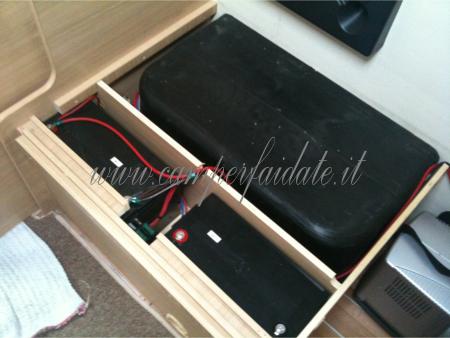

Dal regolatore di carica ho portato due cavi da 6 mmq nella cassapanca sotto il pensile a fianco alla porta fino ad arrivare alle batterie.

5

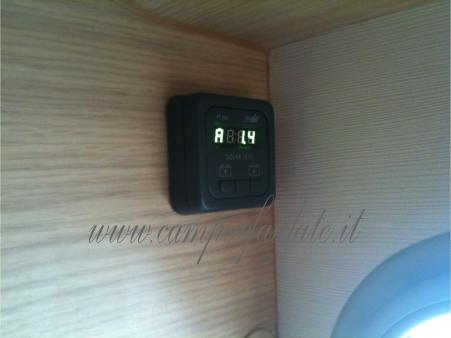

Ho forato la parete laterale del pensile ed ho portato dal regolatore di carica il cavo per la misura di tensione e corrente. Sullo stesso foro ho fissato il tester per la misura

6

BY : Andrew23


AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #22 Andrea 2014-02-12 13:06
Citazione Ventrone:
Grazie per la risposta. Andrew. Lo usi in qualsiasi condizioni climatiche estive,? Anche nel l'estate più calda. Assolve il suo compito..? Io sto in procinto di farne montare uno un holliday III plus ultima generazione ad un prezzo molto vantaggioso ... Circa 1300 €


Per la nostra esperienza lavora sempre benissimo anche quando fa molto caldo. Il problema è quando invece è molto umido, in quel caso aiuta un po ma l'effetto si riduce molto. Questo è l'unico limite secondo noi. Da quando l'abbiamo anche in viaggio usiamo solo quello, il clima della cabina non lo accendiamo più. Un saluto. Andrea
0 #21 Clemente 2014-02-12 12:59
Grazie per la risposta. Andrew. Lo usi in qualsiasi condizioni climatiche estive,? Anche nel l'estate più calda. Assolve il suo compito..? Io sto in procinto di farne montare uno un holliday III plus ultima generazione ad un prezzo molto vantaggioso ... Circa 1300 €
0 #20 Andrea 2014-02-12 12:44
Ciao, noi ci troviamo benissimo ed abbiamo l'Holiday II. Abbiamo avuto solo un piccolo problema dopo il primo inverno in quanto un filtro in plastica si è spaccato con il freddo e ci è stato sostituito con uno (completamente diverso e molto più resistente) in garanzia. Ciao
0 #19 Clemente 2014-02-11 12:04
# Ventrone 2014-02-11 11:02
Ciao andrew23.come ti trovi col viesa?ho intenzione di montarne uno. Parlo del holidayI III l ultimo dei modelli viesa ,,
Rispondi | Rispondi con citazione | Citazione
0 #18 Clemente 2014-02-11 12:02
Ciao andrew23.come ti trovi col viesa?ho intenzione di montarne uno. Parlo del holidayI III l ultimo dei modelli viesa ,,
0 #17 augusto 2013-10-01 11:58
salve enricogel
se posso vorrei chiederti gentilmente
dei pareri su un lavoro che devo fare .
visto la tua competenza.
ho un pannello solare da 20 vat vorrei installarlo per evitare l'autoscarica della batteria motore.
pensavo di procedere in questo modo
monto il pannello
faccio passare i cavi all'interno del camper li collego al regolatore 5A
e dal regolatore li mando alla batteria motore.
secondo la tua esperienza puo funzionare.
grazie
0 #16 angelo 2013-07-16 15:50
salve a tutti.
Mi potete dare un consiglio, ho 2 batterie da 160A essendo all'aperto come posso caricarle?
attualmente ho un pannello da 110watt più il REGOLATORE DI CARICA PANNELLO SOLARE CONTROLLER 12/24V 15A e un gruppo elettroggeno.
posso usare un regolatore di carica più grosso almeno per una batteria da 160A e con un parallelatore o altro?
grazie angelo.
0 #15 Andrea 2013-03-16 13:39
Ciao, scusa ma non capito molto il tuo commento. A cosa serve la cassettina in plexiglass? Al posto del silicone rosso ho usato un prodotto specifico il Sikaflex e dopo 2 anni esatti non ho problemi di nessun tipo, ne di infiltrazioni ne di resistenza. Il foro è uno solo ed era già esistente perché usato dalla parabola. Ho semplicemente sostituito il passa cavi. Spiega meglio cosa avresti fatto di diverso perché non ho capito. Ciao. Andrea
-2 #14 andrea 2013-03-16 13:28
io avrei fatto una cassettina di protezione con il plexiglass trasparente e fissato con del silicone rosso alte temperature o qualcosa che faccia star fermo il suddetto oggettino, alto abbastanza da stare sopra 1-2 cm dai pannelli per una protezione totale sia dei pannelli che dei vari fori fatti per i cavi poi magari e una sciocchezza ma almeno si evitano infiltrazioni ma le infiltrazioni sono bestiali rovinano tutto e fanno danni se non ci si accorge tempestivamente
0 #13 Andrea 2011-04-07 01:58
Ciao, io il parallelatore l'avevo già perché installato quando è stato montato l'Efoy. Ciao, Andrea
0 #12 Tiziano 2011-04-07 01:54
Ciao, anch'io ho appena montato senza grosse difficoltà un pannello da 120 watt, stesso modello e stessi accessori con in più un parallelatore che passa corrente alla batteria motore quando è carica quella di servizio.
0 #11 giorgio 2011-04-03 13:12
Citazione andrew23:
Citazione enricogel:
ciao Andrew23, bel lavoro, ma con due appunti tecnici, non tanto per te ormai è fatta, quanto per chi voglia eseguire il tuo lavoro: Se avete bisogno di allungare i fili ,non giuntateli ma sostituiteli del tutto, evitando un inutile percorso in più, stiamo lavorando in BT per cui tutto più corto e vicino possibile: Quando si monta un pannello ,possibilmente scegliete una zona dove l'ombra delle altre apparecchiature sul tetto non vi dia copertura( nel caso di Andrew23 la parabola aperta). Funziona tutto più o meno lo stesso ; ma, ripeto, solo per eseguire il lavoro "al meglio" compatibilmente con le esigenze di ognuno. ciaooooooo :D


Ciao enricogel, pienamente d'accordo con te. Per quel che mi riguarda non potevo fare diversamente per entrambi i punti in quanto il cavo del pannello non era sostituibile e l'unica posizione in cui potevo mettere i pannelli è quella perché dall'altra parte devo portare la tavola del wind-surf... è finito il tetto!!! :-)
Ciao
E allora ...vento in poppa, e divertiti, ciaooooo
+1 #10 Andrea 2011-04-02 21:08
Citazione enricogel:
ciao Andrew23, bel lavoro, ma con due appunti tecnici, non tanto per te ormai è fatta, quanto per chi voglia eseguire il tuo lavoro: Se avete bisogno di allungare i fili ,non giuntateli ma sostituiteli del tutto, evitando un inutile percorso in più, stiamo lavorando in BT per cui tutto più corto e vicino possibile: Quando si monta un pannello ,possibilmente scegliete una zona dove l'ombra delle altre apparecchiature sul tetto non vi dia copertura( nel caso di Andrew23 la parabola aperta). Funziona tutto più o meno lo stesso ; ma, ripeto, solo per eseguire il lavoro "al meglio" compatibilmente con le esigenze di ognuno. ciaooooooo :D


Ciao enricogel, pienamente d'accordo con te. Per quel che mi riguarda non potevo fare diversamente per entrambi i punti in quanto il cavo del pannello non era sostituibile e l'unica posizione in cui potevo mettere i pannelli è quella perché dall'altra parte devo portare la tavola del wind-surf... è finito il tetto!!! :-)
Ciao
0 #9 giorgio 2011-04-02 20:06
ciao Andrew23, bel lavoro, ma con due appunti tecnici, non tanto per te ormai è fatta, quanto per chi voglia eseguire il tuo lavoro: Se avete bisogno di allungare i fili ,non giuntateli ma sostituiteli del tutto, evitando un inutile percorso in più, stiamo lavorando in BT per cui tutto più corto e vicino possibile: Quando si monta un pannello ,possibilmente scegliete una zona dove l'ombra delle altre apparecchiature sul tetto non vi dia copertura( nel caso di Andrew23 la parabola aperta). Funziona tutto più o meno lo stesso ; ma, ripeto, solo per eseguire il lavoro "al meglio" compatibilmente con le esigenze di ognuno. ciaooooooo :D
0 #8 Andrea 2011-04-01 02:20
Ciao in realtà sono due da 90 watt ed ho le batterie sempre carichissime anche utilizzando 24 ore su 24 il viesa d'estate.
In inverno invece consentono di far respirare non poco l'Efoy utilizzando sempre 24 ore su 24 la truma combi 6 e la sera utilizzo senza preoccupazioni di tv con decoder sat e pc.
Per il costo in totale compreso di tutto ho speso meno di 900 euro.
0 #7 Antonio 2011-03-31 13:21
Ciao,

ho provato a cercare questo dedastar ma non ho rovato nulla. Per quanto riguarda il terostat va bene per le finestre e le cose "schiacciate" ma di sicuro non per ricoprire un innesto. eventualmente puoi dare qualche informazione in più sul prodotto da te decantato.
0 #6 giusto stefano 2011-03-31 00:34
Citazione temerario:
infatti io avrei usato altri prodotti per sigillare , credo che avrai delle infiltrazioni con il tempo , prodotto consignato dedastar nero quello per oblo' , il top per sigillature resistente a raggi uv , freddo freddissimo e caldo torrido parola di uno che ci lavora ....

"DEDASTAR"???? Mai sentito...forse ti sbagli con"terostat"
-1 #5 nicola 2011-03-30 23:59
infatti io avrei usato altri prodotti per sigillare , credo che avrai delle infiltrazioni con il tempo , prodotto consignato dedastar nero quello per oblo' , il top per sigillature resistente a raggi uv , freddo freddissimo e caldo torrido parola di uno che ci lavora ....
0 #4 ciro 2011-03-30 17:05
Citazione madmarco:
Ciao, se non ricordo male il sika che hai usato non è resistente agli UV. per l'incollaggio non dovresti avere problemi ma mi permetto di suggerirti di tenere sotto controllo le sigillature.

Come dice madmarco il sika 252 non è il massimo per gli UV io avrei usato il 521 (www.face.it/pdf/Sikaflex%20521UV%20it%2010_04.pdf)tieni sotto controllo le sigillature... ;-)
0 #3 Simone 2011-03-30 12:49
Buon lavoro e buon fai da te. :-*
+2 #2 Antonio 2011-03-30 12:06
Ciao, se non ricordo male il sika che hai usato non è resistente agli UV. per l'incollaggio non dovresti avere problemi ma mi permetto di suggerirti di tenere sotto controllo le sigillature.
0 #1 pietro 2011-03-30 01:41
non sono molto esperto vorrei chiederti i pannelli quanto li hai pagati e con 90 watt che riesci a fare
