HO MONTATO IL PANNELLO SOLARE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 7855

l’ho montato un po’ strano, sul portabagagli e siccome se sono fissi sotto non ci si pulisce più, l’ho fatto mobile, ho preso 2 traversine



1

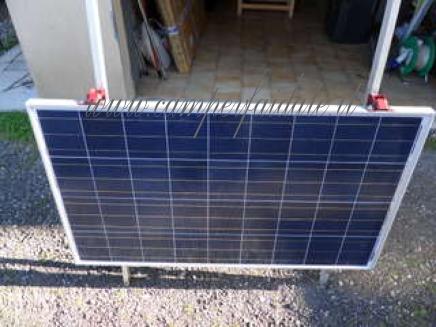

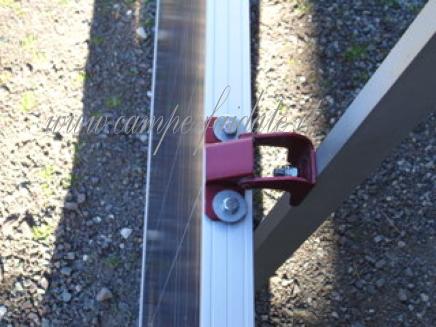

e tramite 2 cerniere  (recuperate allo sfascio da un portellone di una Multipla) molto robuste, ho fissato il pannello

2

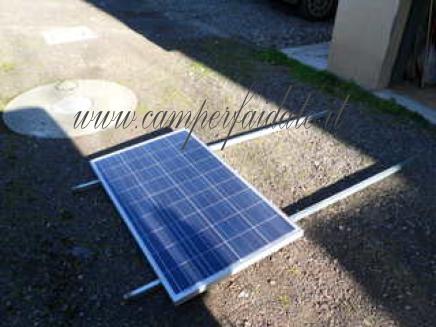

il pannello sulle traverse

3

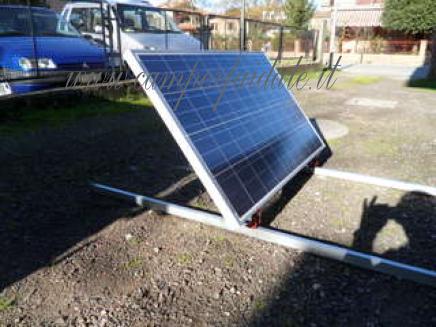

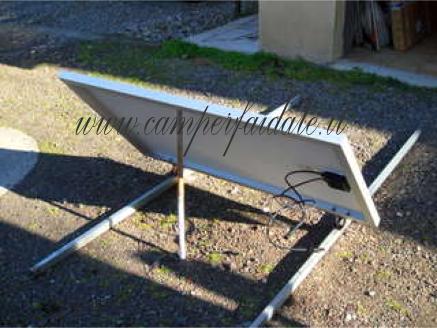

il mio intento era arrivare a questo, poterlo alzare per pulire sotto

4

naturalmente quando è abbassato ci sono due bulloni che lo tengono fisso

5

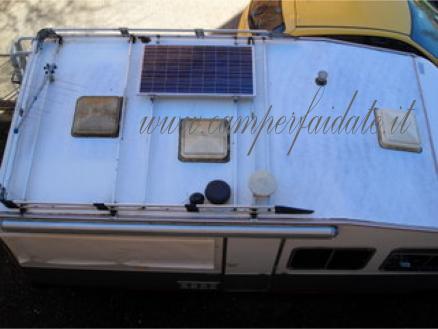

come si presenta sul tetto

6

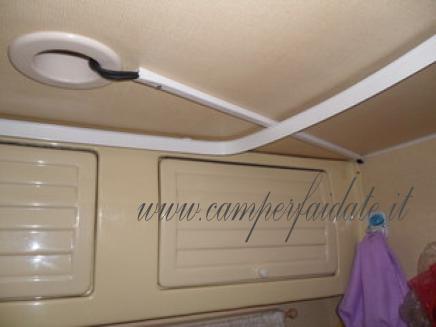

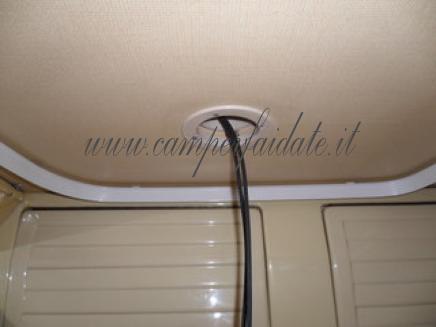

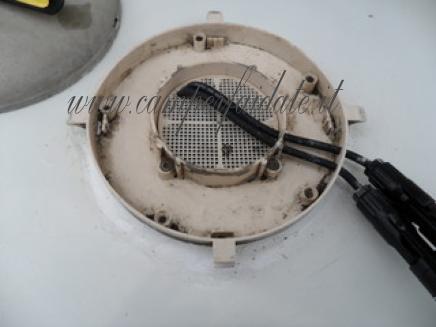

sono passato con i cavi dallo sfogo aria del bagno

7

8

9

10

11

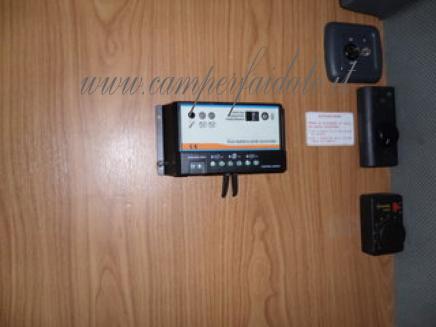

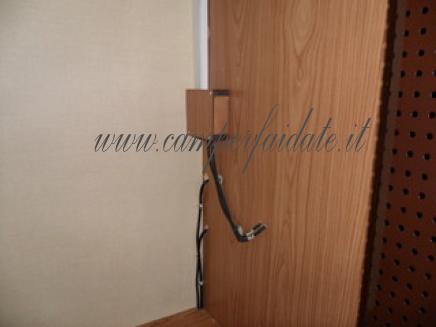

e camminando con i cavi attraverso l’armadio sono arrivato al regolatore a doppia uscita

12

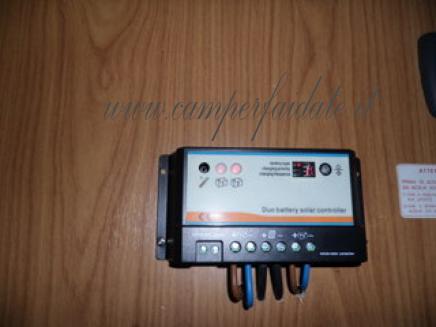

dal regolatore partono i cavi che vanno alle 2 batterie

13

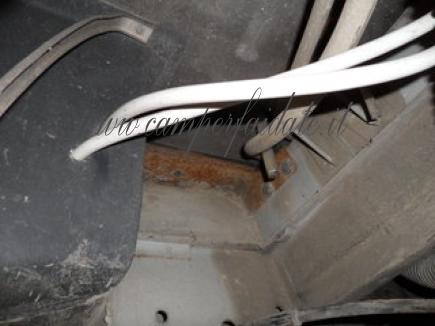

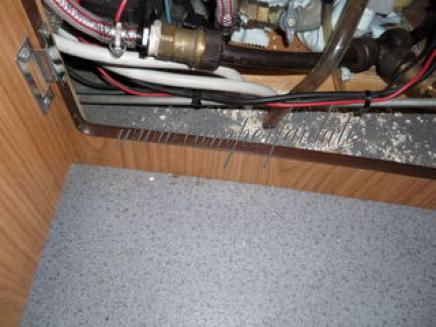

attraverso l’armadio, dentro il reparto stufa, boiler, ho fatto due fori nel pavimento

14

15

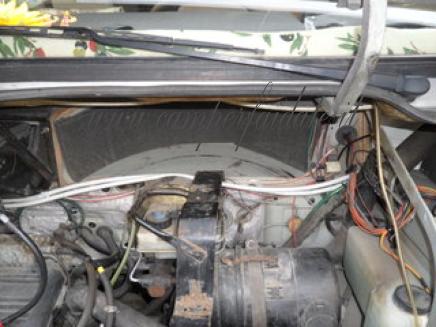

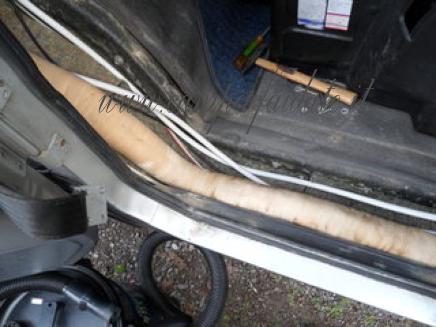

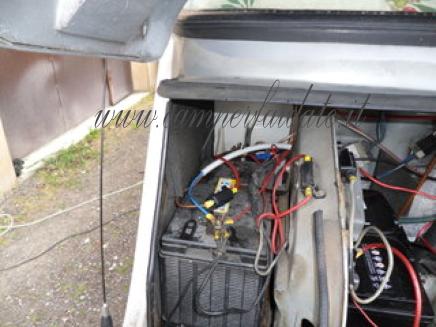

ho trovato dove passare fino alle batterie

16

17

By : Fiore di Loto

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #24 pino 2012-12-13 21:42
CIao ! anche se un po in ritardo rispetto alla discussione volevo chiederti una cosa. quando il pannello carica le batterie e tu metti in moto il veicolo non c'è un rientro di corrente dall'alternatore al pannello ? non è il caso di inserire un diodo che eviti sia la scarica notturna, sia il rientro generato dall'alternatore ?
ciao, Pino.
0 #23 claudio1970 2011-06-20 00:55
Citazione gionata:
Ottimo lavoro,anche io ho acquistato il pannello solare di 100W da Nautimarket,è il più economico che ho trovato in rete! :-)



Vorrei acquistare un pannello solare e vorrei dei consigli....GRAZIE
ciao a tutti ottimo lavoro vorrei sapere se oltre a prendere il pannello solare + regolatore di carica devo prendere i cavi....ma quali sul sito di nautimarket....e poi è meglio mono cristallino oppure poli???
vorrei prendere un poli da 130 watt 12v cosa ne dite???? grazie in anticipo
0 #22 giorgio 2011-04-01 13:31
Citazione e:
Citazione emilio:
Nel caso utilizza un cavo tipo FG7oR che permette un utilizzo in condizioni termiche più critiche.Sai, oltre al pericolo che si può correre , tecnicamente le assicurazioni poi non pagano i danni su polizza d'incendio causati da prodotti non confacenti.Spesso perizio principi di incendio e trovo scarsa conoscenza normativa applicata a quanto si ritiene semplice ricavandolo dal piccolo foglio di istruzioni accluso nel prodotto. :cry:
ciao Emilio ,i tuoi ragionamenti sono "legalmente " corretti, ma mettono una bella croce sul "fai da te"; Il fai da te non è "normato", anzi non è proprio autorizzato ne autorizzabile , e chi lo applica si DEVE assumere le proprie responsabilità. ciaoooo :D
:D quella "e" sarebbe Enricogel, mi ha fatto impicci l'iscrizione, ciaoooo :lol:
0 #21 e 2011-04-01 13:27
Citazione emilio:
Nel caso utilizza un cavo tipo FG7oR che permette un utilizzo in condizioni termiche più critiche.Sai, oltre al pericolo che si può correre , tecnicamente le assicurazioni poi non pagano i danni su polizza d'incendio causati da prodotti non confacenti.Spesso perizio principi di incendio e trovo scarsa conoscenza normativa applicata a quanto si ritiene semplice ricavandolo dal piccolo foglio di istruzioni accluso nel prodotto. :cry:
ciao Emilio ,i tuoi ragionamenti sono "legalmente " corretti, ma mettono una bella croce sul "fai da te"; Il fai da te non è "normato", anzi non è proprio autorizzato ne autorizzabile , e chi lo applica si DEVE assumere le proprie responsabilità. ciaoooo :D
0 #20 Luca 2011-03-30 10:50
funziona, funziona, batterie sempre cariche, finalmente posso permettermi di usare più a lungo TV Computer caricacellulari ed altre diavolerie moderne che ci portiamo dietro
0 #19 Luca 2011-03-30 10:42
caro emilio, il cavo bianco è di 4mmq ed il rivestimento termico che hai notato è solo un isolamento acustico, se vogliamo vedere il pelo allora tutti quei fili e filini che sono dentro il cofano (e ce ne sono a centinaia) sono tutti a rischio per la sezione minima di alcuni
0 #18 tom 2011-03-19 18:10
ciao, anche io ho lo stesso pannello e regolatore di carica ancora da montare per mancanza di tempo, sicuramente copiero' la tua soluzione...volevo chiederti invece, come va in senso pratico, funziona ?
0 #17 Guido 2011-03-19 17:38
ottima idea, volendo con poche modifiche lo puoi rendere orientabile ed aumentarne il rendimento alla grande, però concordo con emilio ed aggiungo che la lunghezza dei cavi deve sempre essere la più breve tecnicamente possibile, dunque è meglio, utilizzando gli appositi passacavi entrare nella cellula bucando il tetto ed andane direttamente al regolatore senza fare troppi giri, il sistema ne trarrà sicuramente vantaggio.
ciao mauro
0 #16 marco 2011-03-18 14:58
Nel caso utilizza un cavo tipo FG7oR che permette un utilizzo in condizioni termiche più critiche.Sai, oltre al pericolo che si può correre , tecnicamente le assicurazioni poi non pagano i danni su polizza d'incendio causati da prodotti non confacenti.Spesso perizio principi di incendio e trovo scarsa conoscenza normativa applicata a quanto si ritiene semplice ricavandolo dal piccolo foglio di istruzioni accluso nel prodotto. :cry:
0 #15 marco 2011-03-18 14:56
Mi permetto una considerazione tecnica, i cavi che hai utilizzato al collegamento alla batteria sembrano di tipo "Fror" cioè classici cordoni a doppio isolamento domestico classicamente blu/marrone.A parte la colorazione che non segue le normative di corrente continua Rosso/Nero(tecnicamente ininfluente nel servizio) pongo all'attenzione 2 problematiche che consiglio di verificare, la prima è sulla sezione dei cavi ,deve essere minimo da 4/6 mmq. e dalle fotosembra inferiore pertanto la caduta di tensione sotto carico è notevole, la seconda è che i cavi passano sopra il motore dove sembrà che dietro ci sia un rivestimento termico, questo vuol dire che la temperatura in quel punto è alta.Senza entrare nel tecnico verifica il valore termico massimo supportato dai cavi che oltremodo se sono sottili già dissipano calore per conto loro prima che si inneschi un incendio mentre viaggi in una giornata di pieno sole.
0 #14 Luca 2011-03-17 19:04
vai al sito www.nautimarket.com ora è un po' rincarato ma sempre a buon prezzo, se acquisti prendi anche il kit per il collegamento perchè hanno delle connessioni strane, per il regolatore e altro puoi anche cercare altrove, ma visto che devi pagare le spese di spedizione conviene acquistare tutto li, per il montaggio è semplice, basta seguire le istruzioni incluse.
0 #13 antonietta 2011-03-17 13:04
quindi per info cosa e dove andare per acquistare il pannello?
grazie
ps.intendo cosa ci vuole in tutto..
0 #12 gionata vit 2011-03-14 23:16
Ottimo lavoro,anche io ho acquistato il pannello solare di 100W da Nautimarket,è il più economico che ho trovato in rete! :-)
+1 #11 claudio1970 2011-03-14 18:59
ciao ottimo lavoro ma per caso voi conoscete anche questo sito dove vendono oggetti x camper compreso pannelli solari????

itriacamper

http://www.itriacamper.com/default.asp?sid=72768458320110314175907

Vorrei acquistare un pannello solare e vorrei dei consigli....GRAZIE
+1 #10 Luca 2011-03-14 18:20
ciao Enrico, dal basso non si vede, però io l'ho sotto la finestra ed ogni volta che mi affacciavo vedevo il giardino pensile
0 #9 Luca 2011-03-14 18:18
giusto, è quello più caro, ho preso quello per non fare il ponte tra le batterie
0 #8 Luca 2011-03-14 18:16
due squadrette a elle + due bulloni passanti 6x50 (dal basso verso l'alto) e due manopoline di quelle con il bulloncino inserito
0 #7 luciano 2011-03-14 17:09
Ah trovato il tuo, nella foto non è come il tuo, è quello da 52 euro che dice 3 stadi di ricarica, gestisce fino a 2 banchi di batterie, giusto?
Il mio è quello da 37 che dice 4 stadi di ricarica ma non mensiona le batterie, infatti ha una sola uscita per la ricarica.
0 #6 giorgio 2011-03-14 15:09
:D Olè, bel lavoro... ma il tetto pulito quello si che è vera arte :-*
0 #5 monellofurbone 2011-03-14 12:28
Ottima idea, come hai fissato alle traverse il lato del pannello opposto alle cerniere?
0 #4 Luca 2011-03-14 12:10
mi sono accontentato, almeno posso pulire sotto, come puoi vedere dalla foto 6 ho tolto alcune traversine del portabagagli (che non uso) per avere più posto per entrare con stracci bagnati, il camper posteggia all'aperto e dopo un anno sul tetto ci nasce l'erba
0 #3 Luca 2011-03-14 12:04
si il pannello ed il regolatore sono della Nautimarket, era il meno caro in circolazione, ed ho messo anche il test per controllare i wolts
0 #2 Franco 2011-03-14 11:04
Ottimo lavoro con doppio uso penso sicuramente di prendere spunto per il mio prossimo camper .
0 #1 luciano 2011-03-14 09:31
Ciao, bel lav oro, ma il pannello l'hai preso su nautimarket?
Il mio è uguale e anche il regolatore, ma in mio nojn ha 2 uscite batteria ma una batteria e un carico.
Esternamente è identico.
Appena cliccato sul tuo lavoro ho pensato avessi fatto un inseguitore solare fai da te.
