L'INVERTER AL POSTO GIUSTO

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 7228

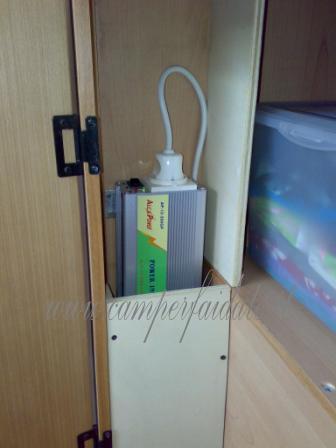

Montaggio inverter da 300 watt nel mobile sotto l'armadio sono state messe quelle due pareti a protezione del medesimo

inv1

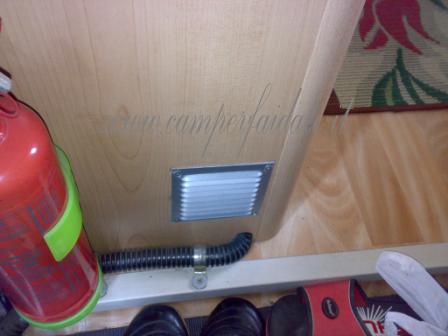

per aumentare il reciclo dell'aria ho praticato un foro ed aggiunto una griglia di protezione

inv2



By : Carlo

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #10 Max Righetti 2012-06-05 01:53
stiamo parlando di un inverter da 300 watt.... penso che basti ed avanzi quanto fatto...
0 #9 Alberto 2010-08-26 21:28
personalmente ho installato un 600W nel pensile cucina per alimentare il forno elettrico sempre da 600W e sono partito da sotto il pianale dove sta la batt. servizi. Il "cavidotto" e' lungo circa 2500mm, e' in canalina tipo civile bianca e con "cavetti" da 25mmq (quelli delle saldatrici) non ho problemi.
0 #8 Raffaele 2010-07-15 02:22
....un inverter da 500/1000 watt io lo metterei in prossimità della batteria così da risparmiare sulla sezione del cavo (che comunque dovrà essere di sezione adeguata). Comunque buon lavoro!
0 #7 carlo 2010-07-13 19:17
dalla batteria all'inverter ci sono circa 1300 mm di cavo con sezione da 6 mm.
0 #6 giorgio 2010-07-13 19:08
Citazione intothewild:
Le regole dell'installazzione di un inverter a onda quadra come quello rappresentato in figura è il seguente:Il più vicino possibile alla batteria di servizio.
Con cavi di collegamento batteria-inverter il più corti possibile !!!
Non in cavidotti o altri luoghi chiusi!

Buona regola: NO inverter in posti chiusi, o vicino a materiali infiammabili !!!
Il posto migliore è fuori dalla cellula, di fianco alla batteria di servizio, protetto dall'acqua, e fissato in modo che sia garantito un flusso d’aria in corrispondenza delle feritoie di ventilazione.
Non serve in questo caso cavi esagerati :sad: in quanto la distanza dalla batteria servizi all'inverter sarà minore.
Piuttosto decidete di portare la 220 volt in uscita ai vostri utilizzatori.
Nella risposta precedente io dicevo di non superare i 10 metri proprio perchè oltre i 10 metri hai una caduta di tensione di 1.5 volt! Non ho detto che sono trascurabili...
:lol: ora è piu chiaro che non li trascuri. Quello che dici sull'installazione è quasi del tutto condivisibile( non concordo sull'installazione esterna, l'umidità non fà bene all'elettronica) ; del resto seguono gli stessi consigli di gino che tu hai inizialmente equivocato. saluti :lol:
0 #5 stefano 2010-07-13 17:12
Le regole dell'installazzione di un inverter a onda quadra come quello rappresentato in figura è il seguente:Il più vicino possibile alla batteria di servizio.
Con cavi di collegamento batteria-inverter il più corti possibile !!!
Non in cavidotti o altri luoghi chiusi!

Buona regola: NO inverter in posti chiusi, o vicino a materiali infiammabili !!!
Il posto migliore è fuori dalla cellula, di fianco alla batteria di servizio, protetto dall'acqua, e fissato in modo che sia garantito un flusso d’aria in corrispondenza delle feritoie di ventilazione.
Non serve in questo caso cavi esagerati :sad: in quanto la distanza dalla batteria servizi all'inverter sarà minore.
Piuttosto decidete di portare la 220 volt in uscita ai vostri utilizzatori.
Nella risposta precedente io dicevo di non superare i 10 metri proprio perchè oltre i 10 metri hai una caduta di tensione di 1.5 volt! Non ho detto che sono trascurabili...
0 #4 stefano 2010-07-13 16:17
e per un inverter da 500 watt o da 1000 watt che cavo metteresti?
0 #3 giorgio 2010-07-13 13:26
Citazione intothewild:
Voglio proprio vedere come fai ad attaccare su una presa schuko (che è quella prevista in quel tipo di inverter) ad attaccarci due fili da 6 mmq poi me lo spieghi perche è 20 anni che faccio l'elettricista e non ci sono ancora riuscito...cmq se è quello che volevi dire il collegamento dalla batteria all'inverter lo puoi fare benissimo con due cavi da 6 mmq se non superi i 10 mt perchè la caduta di tensione su quella lunghezza è di 1,5 volt...se vuoi andare sul sicuro puoi metterci due cavi da 10mmq ma secondomè per quello che puo dare quell'inverter è sprecato...
:D ciao ragazzi, per intothewild : guarda che gino fà riferimento all'ingresso a 12V non all'uscita 220V. L'ingresso 12V è dotato di comode e classiche boccole. 1,5V quando si lavora in BT, sono un'enormità, ed un'elettricista di provata esperienza
come tu ti definisci, non dovrebbe considerarli trascurabili. :lol:
0 #2 stefano 2010-07-12 13:22
Voglio proprio vedere come fai ad attaccare su una presa schuko (che è quella prevista in quel tipo di inverter) ad attaccarci due fili da 6 mmq poi me lo spieghi perche è 20 anni che faccio l'elettricista e non ci sono ancora riuscito...cmq se è quello che volevi dire il collegamento dalla batteria all'inverter lo puoi fare benissimo con due cavi da 6 mmq se non superi i 10 mt perchè la caduta di tensione su quella lunghezza è di 1,5 volt...se vuoi andare sul sicuro puoi metterci due cavi da 10mmq ma secondomè per quello che puo dare quell'inverter è sprecato...
+1 #1 gino- 2010-07-11 23:42
Se permetti dico la mia.
Io l' avrei messo più vicino possibile alla batteria,con dei cavi adeguati all amperaggio assorbito.
Fai il conto: in corrente continua Potenza (Watt)= tensione(VOLT) X intensità di corrente (Ampere) Quindi calcoliamo,per un inverter da 300 watt, gli ampere facendo 300W / 12 Volt = 25 Ampere. Considerando che 1 mmq di filo porta 3-4 Ampere vuol dire che serve un cavo dai 6,25 ai 8,3 mmq cioè un diametro (della trecciola di rame) dai 2,8 ai 3,25 mm. Tieni presente che più è grosso meglio è soprattutto se il filo passa in posti non aereati e la tratta è lunga. Ricorda che i fili si scaldano per effetto Joule in proporzione con gli ampere che ci passano non con i volt. Per finire ci metterei anche un bel fusibile da 20-25A sul positivo che non si sà mai.
ATTENZIONE ai fili sottili!!! PERICOLO DI INCENDIO.
Gino
