PARABOLA AUTOCOSTRUITA

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 11064

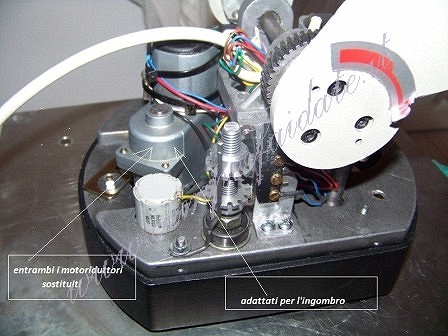

Buona sera a tutti non sono nuovo del forun ho già fatto un'esperienza del   genere in passato con una parabola autocostruita ma poi abbandonata per motivivari. Questo lavoro non è frutto della mia fantasia , ma grazie a camperfaidatemi sono documentato e fatto tesoro di esperienze di altri colleghi sonoarrivato a questo risultato, ancora qualche aggiustamento e poi la prova dellaverità.Cerco di postare un filmato Un saluto a voi tuttilinocamper questo è il primo filmato https://www.youtube.com/watch?v=o01Yn6oDVo4continuo il mio lavoro per migliorare la parabola .Ho apportato alcunemodifiche sia all'impianto elettrico che la parte meccanica 1)ho eliminato idue relè perche influivano negativamente con il riduttore di giri PWM ,quindiper l'inversiore di rotazione e salita e discesa ho messo due deviatoritripolari ,poi la parte meccanica ho rifatto la sede dei cuscinetti perchè eraveramente mal fatta con eccessivo gioco della medesima 2) ho inserito un meccanismo a vite per fine corsa della rotazione che permette di fare 360° +180° praticamente un giro e mezzo. Per meglio spiegarmi posto delle foto della modifica . Un saluto a tutti. PS dimenticavo ho sostituito entrambi i motoriduttori con altri più affidabili (seguono foto della modifica più filmato della parabola finita) ( https://www. youtube.com/watch?v=v7LtbklYnAg ) spero di non aver fatto confusione ,ora mi sono impegnato a costruirne un'altra con motori a vite senza fine e ad azionamento con telecomando,appena sarà possibile invierò delle foto dettagliate.

parabola-fai-da-te-camper-motorhome-autocaravan-camperfaidate.

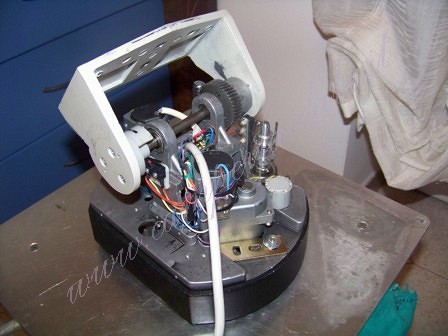

modifica2-camperfaidate

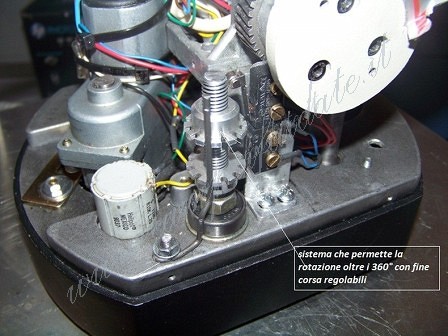

modifica 3-camperfaidate-camperfaidate

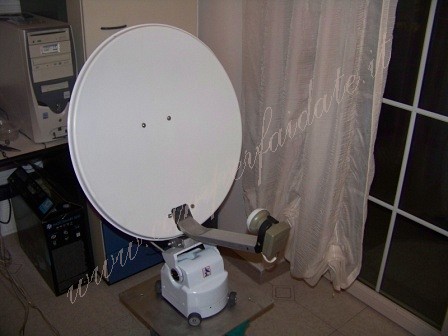

modifica4-camperfaidate

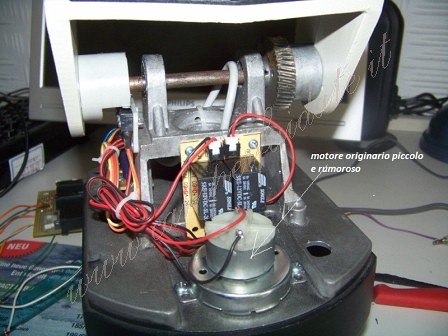

parabola-camperfaidate

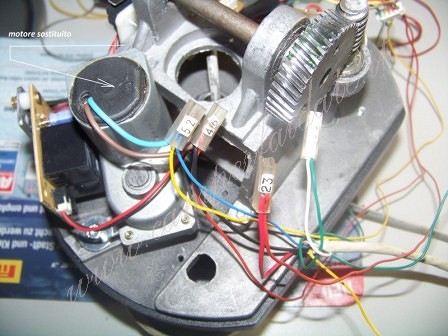

parabola 2-camperfaidate

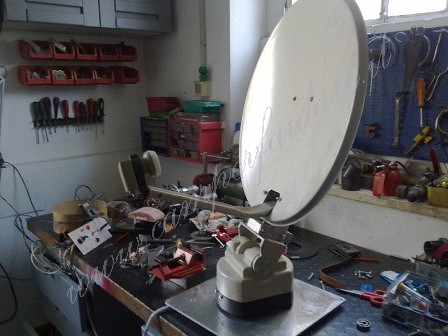

parabola 3-camperfaidate



Un saluto da Linocamper






alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #16 chausson26 2015-07-01 13:18
Bravo ho comprato anche io il brandeggio, ma essendo cinese come materiale lascia molto a desiderare, avrei bisogno di sapere dove hai comprato i motoriduttori che si adattono a questo sistema perché sul web non sono riuscito a trovarne uno che si possono sostituire, grazie
il mio indirizzo:
0 #15 operacinque@libero.it 2012-11-28 18:48
Esatto ho cambiato i motoriduttori troppo deboli e con ingranaggi traballanti, puoi notare la differenza tra i due motoriduttori originale e quello sostituito nelle foto. Il movimento orizzontale rotazione oraria e antioraria deriva da un servosterzo della punto opportunamente modificato,praticamente
ho tornito la carcassa esterna fino alla sede dei cuscinetti ha la vite senza fine molto robusta,poi ho ricavato una sede per aggiungere un cuscinetto radiale di diametro 100 ha un'ottima stabilità,la parte superiore è il meccanismo di una parabola manuale che con grande fortuna l'ho trovata in demolizione .Per i motoriduttori vanno benissimo quelli dei tergicristalli delle auto facilmente reperibili in demolizione a 5€ hanno la vite senza fine e funzionano a 12 v .Attendo con interesse il tuo lavoro
0 #14 Roberto Bettollini 2012-11-28 16:49
Grazie per la sollecita risposta.
Citazione:
motoriduttori vanno cambiati in quanto ai fine corsa quelli per alzare e abbassare una piccola regolazione è sufficiente, mentre quelli della rotazione vanno completamente modificati
Non ho capito se hai dovuto cambiare i motoriduttori perchè troppo deboli o perchè non si poteva gestire il fine corsa.

Ho visto il filmato dell'altra parabola. Mi sembra di ottima fattura. Il motoriduttore per il movimento orizzontale quale derivazione ha ?
Per l'elettronica trovo il tempo per mettere su qualcosa. Tutta roba facilmente reperibile comunque. A presto.
Roberto
0 #13 operacinque@libero.it 2012-11-28 14:33
ciao Roberto devi decisamente modificarla, la meccanica del brandeggio è made in cina,i motoriduttori vanno cambiati in quanto ai fine corsa quelli per alzare e abbassare una piccola regolazione è sufficiente, mentre quelli della rotazione vanno completamente modificati in modo da fare oltre i 360°con questa modifica non hai problemi nello sforzo di sollevamento di una parabola da 60 , ma i vari giochi della meccanica lasciano un pò a desiderare.In quanto all'elettronica sono molto interessato ,anche se sono un po principiante.Ho in progetto una seconda parabola decisamente molto più affidabile della prima (vedi parabola con telecomando)
0 #12 Roberto Bettollini 2012-11-28 02:35
Salve Lino,
mi piace moltissimo la tua idea e avrei intenzione di realizzare anch'io qualcosa di simile.
Ti chiedo se il brandeggio della telecamera é in grado di sopportare il peso, tenendo conto anche del vento, di una parabola da 60 cm oppure è meglio usare una da 37 cm. E' sufficientemente robusto ?
Altra domanda: il meccanismo dei movimenti ha già incluso gli switch di finecorsa o hai dovuto aggiungerli te ?

Se ti interessa io ho quasi teminata l'elettronica + il software per fare l'auto-puntamento: bussola elettronica con due microPIC, scheda relais + opto accoppiatori, display LCD.
Se interessa potrei mettere on line il progetto. (tempo permettendo)
Saluti Roberto
0 #11 operacinque@libero.it 2012-11-23 11:48
www.vetrineinrete.net/home/art1/0/10047/10127/Motore-303-per-telecamere-indoor---outdoor-12-v-videosorveglianza.html
Ciao mrighetti a questo indirizzo ho trovato il motore brandeggio per telecamera e con una piccola modifica realizzata in vetroresina della parte superiore per adattarla all'ingombro dei motori .Purtroppo il prezzo è aumentato .
0 #10 operacinque@libero.it 2012-11-22 23:23
Buonasera scusatemi se rispondo in ritardo il fai da te è una grande passione che mi gratifica moltissimo , a volte spendi di più sia in denaro e tempo ,ma non importa, ho fatto diversi lavori di meccanica che mi hanno completamente soddisfatto ,tipo come costruire un tornio per metalli e legno.Questo che vedete è un brandeggio acquistato su Ebay ad un prezzo di circa 60€ poi modificato con piccoli motoriduttori trovati in demolizione ad un prezzo di 3€ ,credo che mi sia costato intorno alle 100€ compreso il Kit di variatore di giri PVM,il tutto è anche merito di altri colleghi del camperfaidate che avevano fatto altre esperienze del genere, per me è un Hobby che mi appassiona moltissimo,sono uscito con il camper in questi giorni ed ho avuto la possibilità di testarla con ottimi risultati.( il filmato è visibile l'indirizzo è questo)
http://www.youtube.com/watch?v=v7LtbklYnAg
Saluti linocamper
0 #9 operacinque@libero.it 2012-11-22 20:49
Buonasera scusatemi se rispondo in ritardo il fai da te è una grande passione che mi gratifica moltissimo , a volte spendi di più sia in denaro e tempo ,ma non importa, ho fatto diversi lavori di meccanica che mi hanno completamente soddisfatto ,tipo come costruire un tornio per metalli e legno.Questo che vedete è un brandeggio acquistato su Ebay ad un prezzo di circa 60€ poi modificato con piccoli motoriduttori trovati in demolizione ad un prezzo di 3€ ,credo che mi sia costato intorno alle 100€ compreso il Kit di variatore di giri PVM,il tutto è anche merito di altri colleghi del camperfaidate che avevano fatto altre esperienze del genere, per me è un Hobby che mi appassiona moltissimo,sono uscito con il camper in questi giorni ed ho avuto la possibilità di testarla con ottimi risultati.Saluti linocamper
0 #8 carmelo 2012-11-22 14:45
costa + di una parabola semiautomatica economica
-1 #7 Max Righetti 2012-11-20 17:10
il lavoro è di indiscussa caparbietà...solo uan domanda: come hai fatto a trovare un supporto e soprattutto una scatola esterna proprio come quelle che vendono ??
+1 #6 giorgio 2012-11-19 21:36
Il vero faidate, non conosce tempo ne denaro ; è piacere allo stato puro! Tenete conto che è partito da un brandeggio per telecamere e manmano ha adattato alla necessaria sensibilità per ottenere spostamenti minimi! Più o meno quel che fanno i tecnici nei laboratori, intenti a realizzare una idea. ciaooooooooo :lol:
0 #5 Leonardo Quaggiotto 2012-11-19 12:46
Che razza di lavoro! :eek:
Complimenti!

Per quanto riguarda il costo, io sto armando la mia canoa gonfiabile con la vela, e sto spendendo di più che comprare il kit, ma vuoi mettere la soddisfazione? :-)
0 #4 livingstone 2012-11-18 23:04
Non riesco nemmeno a pensare a come hai fatto a costruirla !!! indubbiamente bisogna farti i dovuti complimenti...per i comuni mortali come il sottoscritto l'unica possibilità è acquistare una parabola e installarla ( come ho fatto io ) ma sicuramente non è la stessa cosa !!!Buon tutto a tutti
-1 #3 Luca 2012-11-17 23:31
FI il tuo test poi se funziona me la compro. :lol:
0 #2 massimo 2012-11-17 21:35
nooo!!!non ci credo!!!!
+1 #1 Gianni 2012-11-16 22:43
Un pò complicato da fare in garage a casa forse? Non per tutti, e poi, con i prezzi delle parabole semiautomatiche che si trovano in commercio adesso, vale la pena di fare tutto questo lavoro? Apparte la soddisfazione di aver fatto un'ottimo lavoro come il tuo, non vedo altre spiegazioni. Comunque, complimenti, un lavoro invidiabile.
