SUPPORTO MOBILE AUTOMATICO PER PARABOLA
- Dettagli
- Scritto da Daniele/Ezio
- Visite: 7433

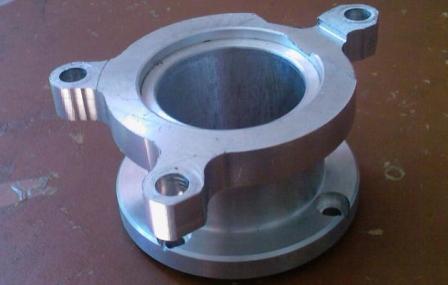

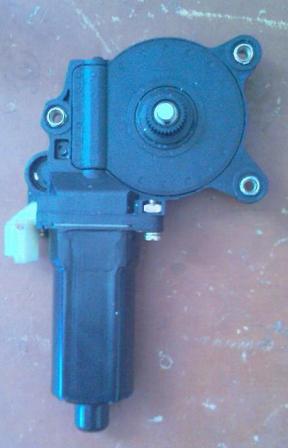

QUESTO MECCANISMO E’ REALIZZATO PER SUPPORTARE PARABOLE DA APPLICARE SU CAMPER,ROULOTTE E QUANT’ALTRO.SI AVVALE DI 8 COMPONENTI REALIZZATI PER LO PIU’ IN ALLUMINIO(MATERIALE LEGGERO,RESISTENTE ED ESTETICO). IL PRIMO COMPONENTE E’ IL MOTORE CHE MOVIMENTA IL TUTTO.  COME SI PUO’ NOTARE E’ UN SEMPLICE AZIONATORE PER ALZAVETRI ELETTRICI,FACILMENTE REPERIBILE,DA NOTARE:E’ FORNITO DI RIDUTTORE(IL PRIMO)CHE SERVIRA’ A FACILITARE LA RICERCA DEL SEGNALE IN QUANTO ABBASSERA’ LA VELOCITA’ DEL MOVIMENTO DELLA PARABOLA. ALTRO PARTICOLARE E’ IL MILLIRIGHE(CONICO) CHE CONSENTE UN FACILE MONTAGGIO E UNA TRASMISSIONE SICURA E PRECISA DEL MOTO. SECONDO PARTICOLARE E’ LA FLANGIA REALIZZATA IN ALLUMINIO CHE PRESENTA DA UN LATO LA COPIA DEI FORI DEL MOTORIDUTTORE E DALL’ALTRO L’ACCOPPIAMENTO PER IL SECONDO RIDUTTORE CHE ANCORPIU’ SENSIBILIZZA LA RICEZIONE DEL SEGNALE.

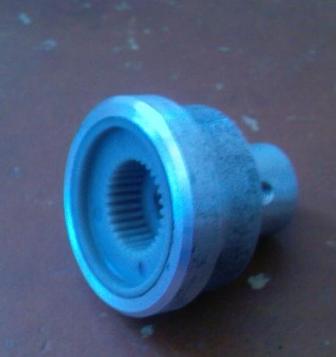

 x ALL’INTERNO DI ESSA,PROTETTO DALLE INTEMPERIE E SOPRATTUTTO DALL’ACQUA C’E’ IL GIUNTO CHE DA UN LATO PRESENTA IL MILLERIGHE E DALL’ALTRO IL FORO PER L’ALBERO DEL SECONDO RIDUTTORE AL QUALE SI FISSA CON UN GRANO PER FACILITARE IL MONTAGGIO E PER ASSICURARE IL BLOCCAGGIO ASSIALE.IL TERZO PARTICOLARE:IL GIUNTO

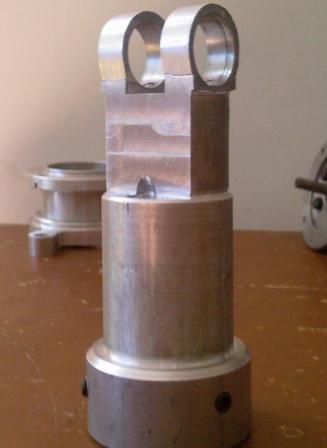

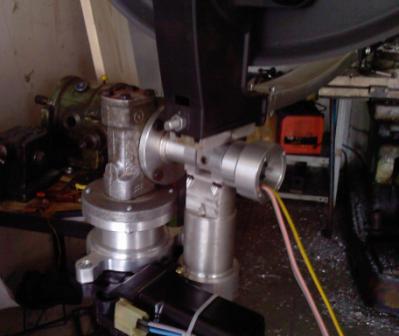

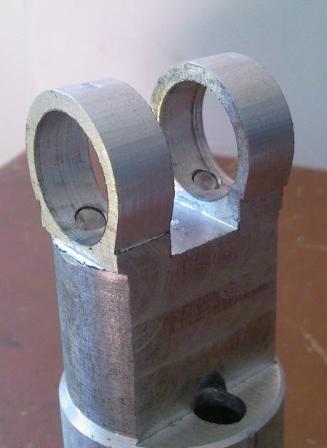

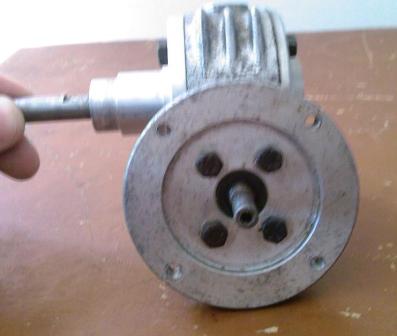

DAL GIUNTO SI PASSA AL SECONDO RIDUTTORE. ESSO SI TROVA IN COMMERCIO;NEL NOSTRO CASO E’ UN RIDUTTORE RAPPORTO 1\60 0.08 HP. ABBIAMO MODIFICATO LE FLANGE IN QUANTO NON CI OCCORREVANO I BLOCCAGGI. x  DA NOTARE CHE L’ALBERO RIDOTTO USCENTE DAL RIDUTTORE E’ STATO CREATO DI NETTO A NOSTRO PIACIMENTO.UNO DEI COMPONENTI ESSENZIALI DI TUTTO IL SISTEMA E’ L’ALBERO CENTRALE CHE OLTRE A SORREGGERE IL TUTTO FA DA ANCORAGGIO,AL CAMPER O ROULOTTE O ALTRO,NONCHE’ DA SECONDA MOVIMENTAZIONE ROTAZIONALE(IN QUESTO CASO IL COMMITTENTE L’HA ORDINATA MANUALE MA POTREBBE ALTRESI’ REALIZZARSI ALLO STESSO MODO DELLA MOVIMENTAZIONE VERTICALE:MOTORIZZATA). x PASSIAMO ORA ALLA DESCRIZIONE DEL BLOCCAGGIO DELLA PARABOLA:

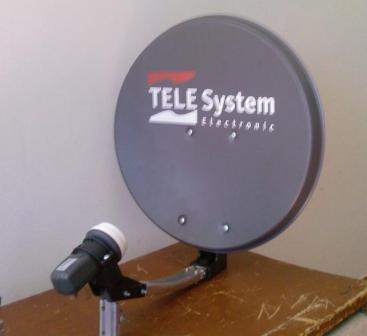

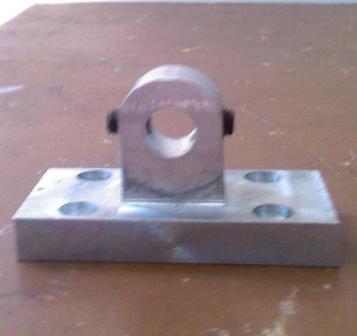

LA PARABOLA DI SOLITO PRESENTA UN BRACCIO SU CUI E’ ALLOGGIATA LA RICEVENTE,BRACCIO CHE NEL NOSTRO CASO ABBIAMO DOVUTO RENDERE RICHIUDIBILE IN QUANTO LA PARABOLA IN FASE DI RIPOSO RIMANE ADAGIATA SUL TETTO DEL VOSTRO VEICOLO SENZA CHE DIA PROBLEMI DI AERODINAMICA O DI RESISTENZA ALL’AVANZAMENTO. INOLTRE LO SNODO DI CUI E’ PROVVISTO IL NOSTRO BRACCIO PRESENTA UNA MOLLA(INVISIBILE PERCHE’ INTERNATA AL BRACCIO STESSO)REGOLABILE IN BASE AL PESO DELLA RICEVENTE. LA PARTE ELETTRONICA E’ ESTREMAMENTE ESSENZIALE,FACILE DA REPERIRE O DA REALIZZARE IN KIT GIA’ DISPONIBILI SUL MERCATO(REGOLATORI DI VELOCITA’ PER MOTORI IN CC 12V).NEL NOSTRO CASO L’ELETTRONICA E’ STATA REALIZZATA DA UN NOSTRO TECNICO CHE HA PROVVEDUTO ANCHE A FORNIRE IL SISTEMA DI UN VARIATORE ELETTRONICO DI VELOCITA’(SISTEMA CHE AFFINA ANCORA DI PIU’ LA RICERCA DEI SEGNALI).
IL SISTEMA E’REALIZZABILE IN DIVERSE CONFORMAZIONI ANCOR PIU’ COMPATTE,VOLENDO POTREMMO REALIZZARE UN INVOLUCRO PROTETTIVO ESTERNO CHE SAREBBE COMUNQUE INUTILE IN QUANTO IL SISTEMA E’ COMPLETAMENTE SIGILLATO. x  x x PER INFORMAZIONI O REALIZZAZIONI Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo. DANIELE:3463045470 EZIO:3683273891 |
