COSTRUZIONE DI UNA PARABOLA MOTORIZZATA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

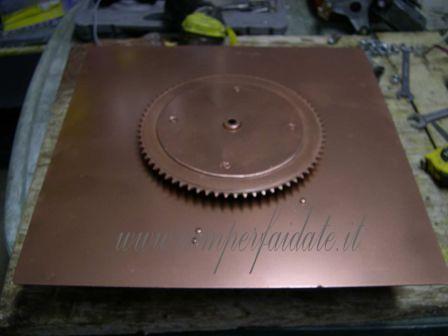

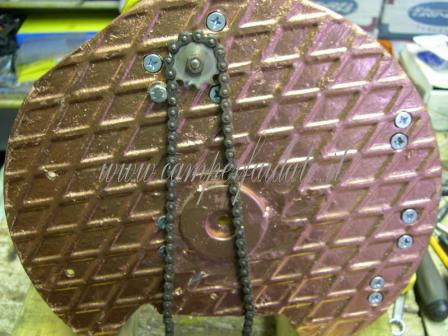

Sono un appassionato del fai da te, ed era un po’ di tempo che avevo in mente di provare a realizzare la movimentazione di una parabola, se non altro per non combattere più con la parabolina della Lidl sul tetto del camper, anche se funzionantissima. Questa estate mi ha permesso di vedere le partite dei mondiali all’estero. Il progetto è stato realizzato praticamente utilizzando materiale di recupero che possedevo. Il materiale acquistato è stato: - Corona da 70 denti per la rotazione 20€ - N° 3 fine corsa, n°4 pulsanti, n°4 led 7€ - N°3 micro relè 12V-5° 12€ - N°2 femmine + 2 maschi scart 4€ - Parabola Triax completa da 60 cm 40€  Il risultato finale è stato quello di avere a disposizione una strutura molto robusta e senza nessun tipo di gioco. La prima operazione è stata quella di creare una piastra girevole. Questo l’ho ottenuto con un motore già ridotto e con una catena (e tendicatena per eliminare punti morti), che tramite un corona dentata da 70 denti riesce a far ruotare la piastra, dove poi ho fissato il sistema di elevazione.

par01



par08

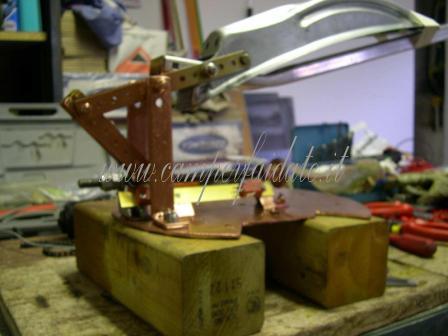

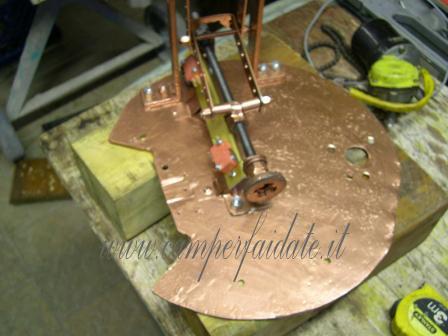

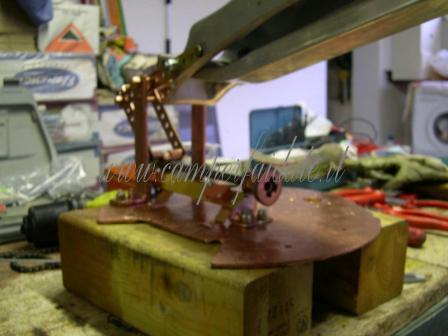

Il passo successivo è stato quello di trovare un buon compromesso tra robustezza e angolazione per l’elevazione che avviene tramite dei leverismi, come si vede dalle foto. La barra filettata è da 10 mm in acciaio inox e tramite i 3 dadi saldati (i quali formano un piccolo cilindro che elimina ogni gioco sulla vite) fa salire e scendere la parabola. Il motore usato è quello di un’alzavetri della Clio rottamata.

par09

par10

par11

par12

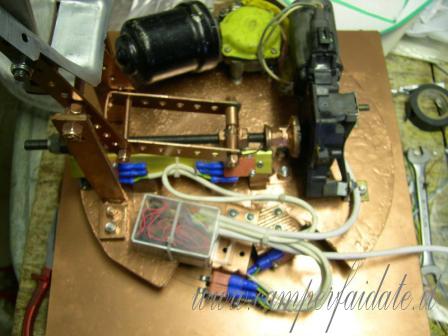

La piastra riesce a compiere una rotazione di 360 gradi, che è delimitata da fine corsa meccanici azionati da piccole cammes ottenute con la testa di piccole viti Parker avvitate sulla piastra stessa. Anche l’elevazione viene delimitata da 2 fine corsa, come da foto. I fine corsa inseriscono i 4 micro relè chiusi in una scatolina stagna.

par14



par13

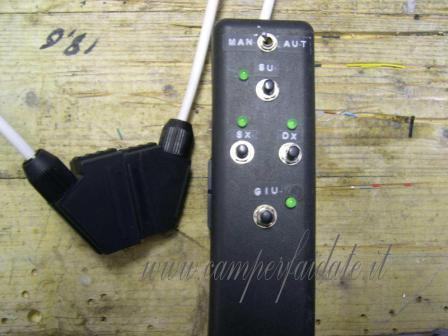

Il comando del tutto avviene tramite un cavetto per impianti antifurto, connessioni fatte con prese scart in maniera tale che se occorre smontarla risulti facile. La scatola comando è ricavata dalla custodia di un frontalino di una radio.

par15

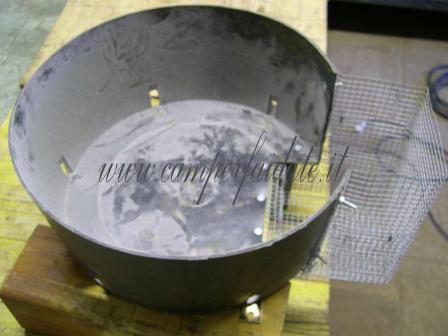

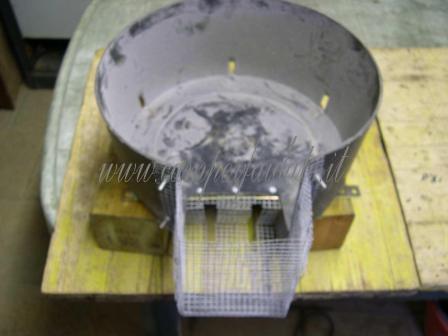

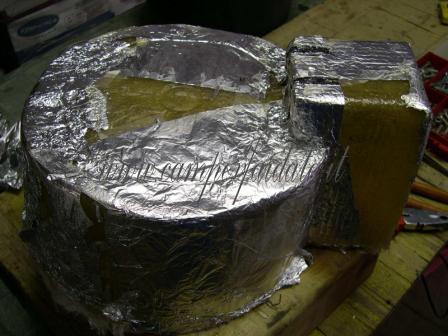

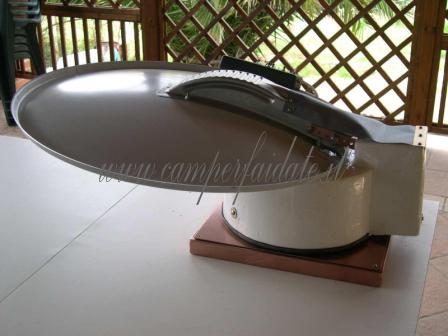

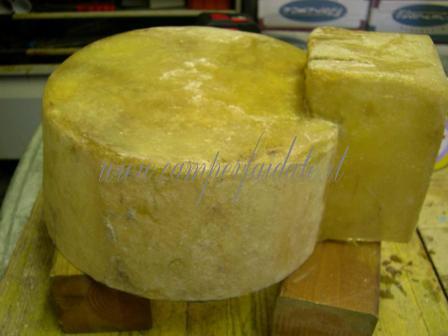

Per costruire la copertura in vetroresina del sistema ho usato come stampo il fondo di un vaso in plastica di 30 cm di diametro. Lateralmente, tramite una retina zincata, gli ho creato una ”protuberanza” che contiene  i leverismi, ma le foto spiegano più delle parole. All’interno ho messo dei fogli di alluminio per far si che, una volta asciugata, la vetroresina si staccasse dallo stampo.



par03

par02

par03

par04

par05



par06

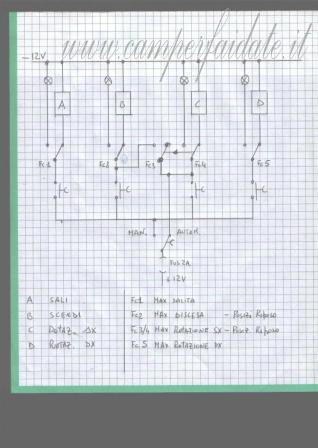

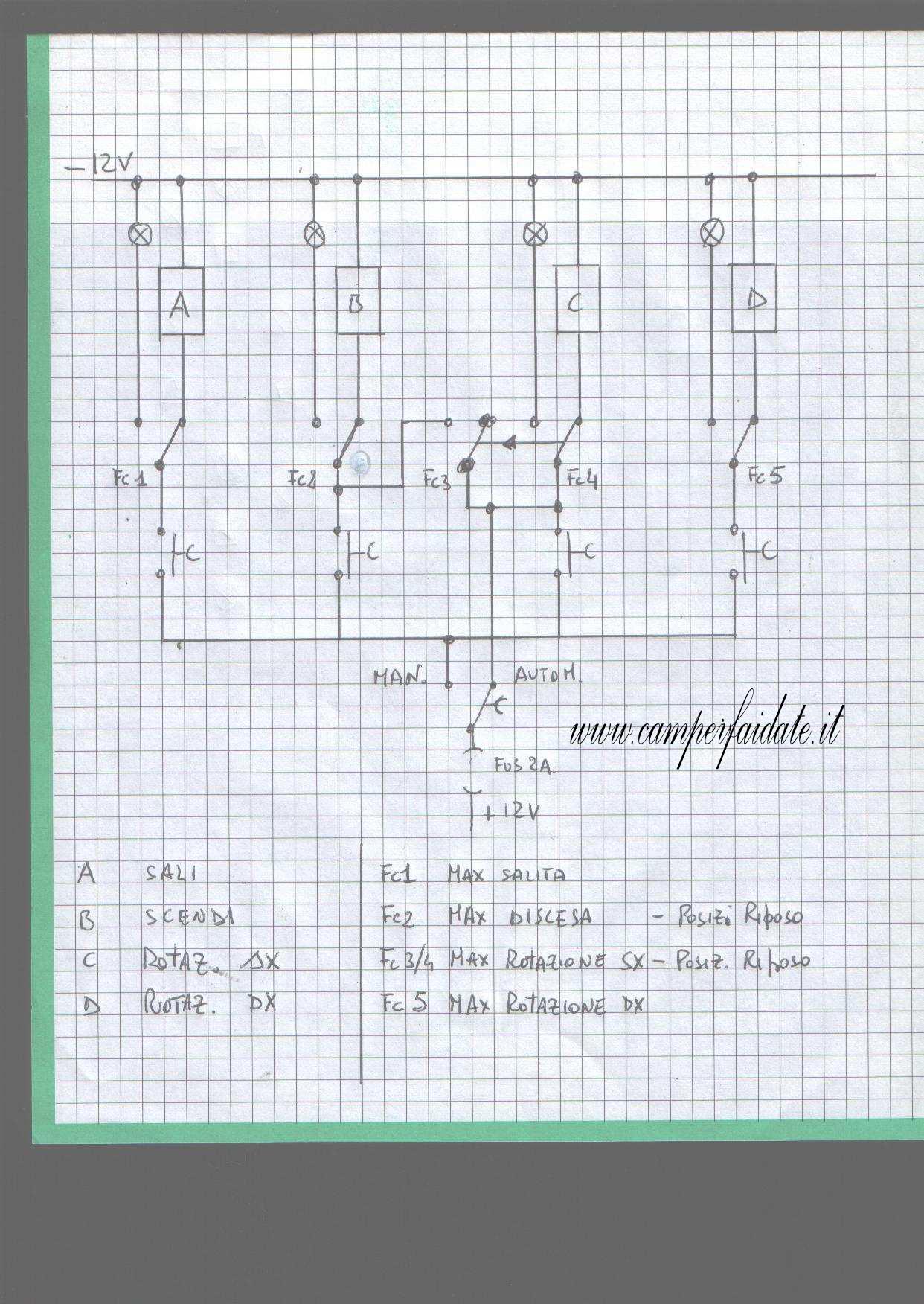

Inserisco anche lo schema dell’impianto elettrico che permette, selezionando ”automatico”, la chiusura in posizione di riposo della parabola da qualsiasi punto parta. Sulla scatola comandi ci sono dei led che visualizzano, con l’accensione, le posizioni della parabola.





par07

Per il resto, la ricerca del satellite avviene molto facilmente utilizzando il sat-finder incorporato nel decoder che è a corredo della confezione della parabola Lidl, molto comodo.

Un cordiale saluto a tutti da Franco " Nuvola2 "
